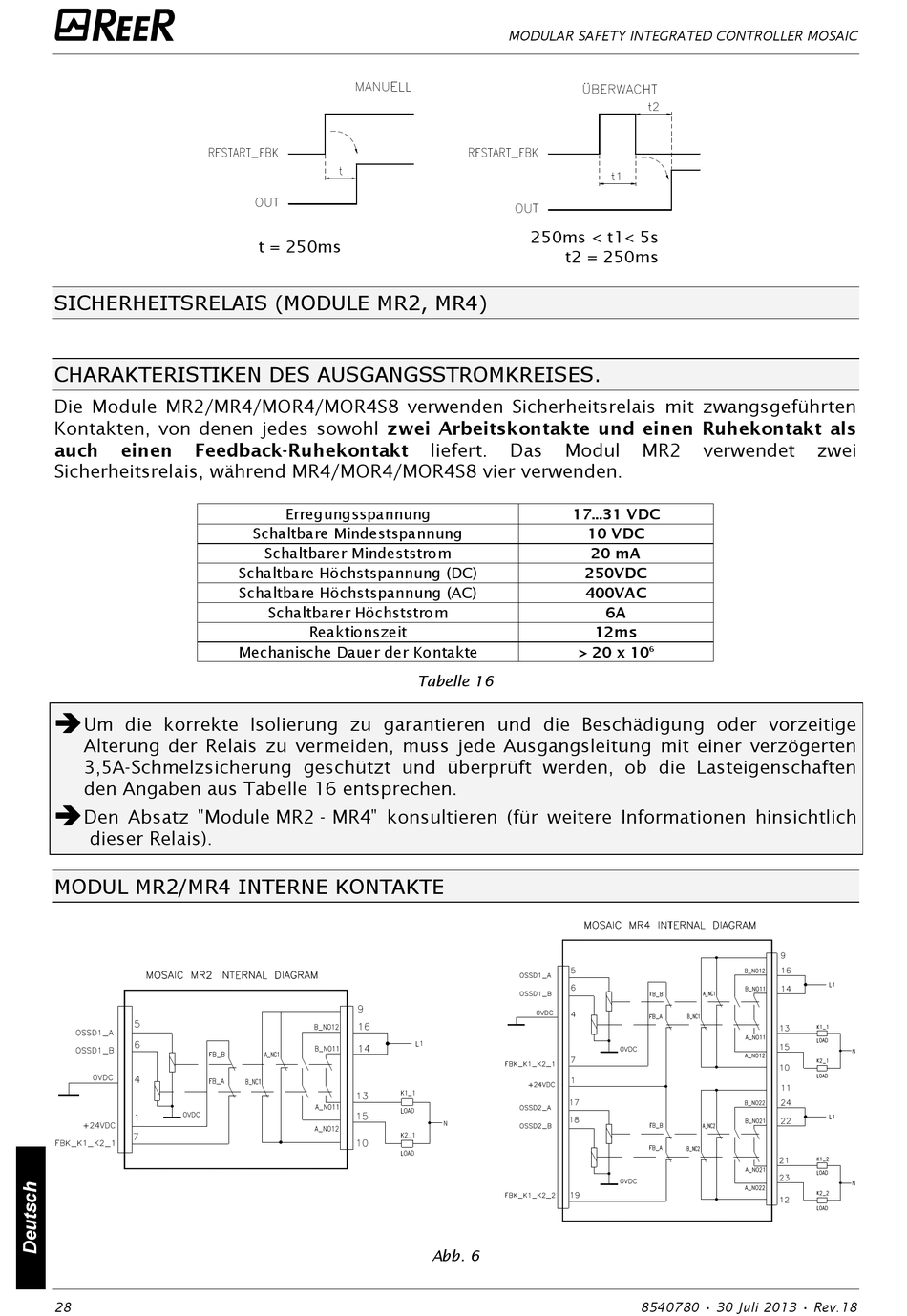

SICHERHEITSRELAIS (MODULE MR2, MR4)
CHARAKTERISTIKEN DES AUSGANGSSTROMKREISES.
Die Module MR2/MR4/MOR4/MOR4S8 verwenden Sicherheitsrelais mit zwangsgeführten
Kontakten, von denen jedes sowohl zwei Arbeitskontakte und einen Ruhekontakt als
auch
einen
Feedback-Ruhekontakt
Sicherheitsrelais, während MR4/MOR4/MOR4S8 vier verwenden.
Um die korrekte Isolierung zu garantieren und die Beschädigung oder vorzeitige
Alterung der Relais zu vermeiden, muss jede Ausgangsleitung mit einer verzögerten
3,5A-Schmelzsicherung geschützt und überprüft werden, ob die Lasteigenschaften
den Angaben aus Tabelle 16 entsprechen.
Den Absatz "Module MR2 - MR4" konsultieren (für weitere Informationen hinsichtlich
dieser Relais).
MODUL MR2/MR4 INTERNE KONTAKTE
28
t = 250ms
Erregungsspannung
Schaltbare Mindestspannung
Schaltbarer Mindeststrom
Schaltbare Höchstspannung (DC)
Schaltbare Höchstspannung (AC)
Schaltbarer Höchststrom
Reaktionszeit
Mechanische Dauer der Kontakte
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
250ms < t1< 5s
t2 = 250ms
liefert.
Das
Modul
17...31 VDC
10 VDC
250VDC
400VAC
> 20 x 10
Tabelle 16
Abb. 6
MR2
verwendet
20 mA
6A
12ms
6
8540780 • 30 Juli 2013 • Rev.18
