Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den
Funktionsblock erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.

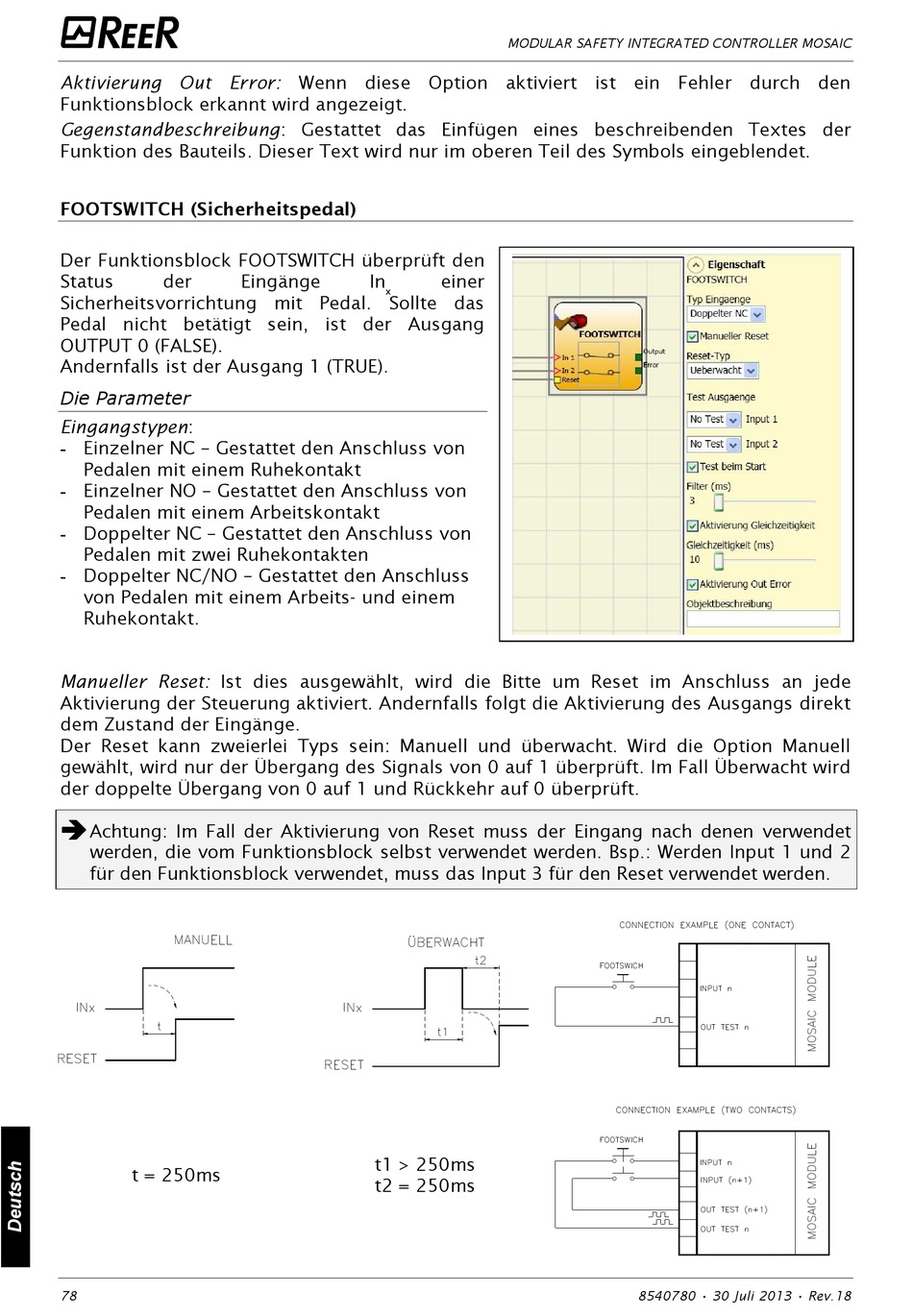

FOOTSWITCH (Sicherheitspedal)
Der Funktionsblock FOOTSWITCH überprüft den
Status
der
Sicherheitsvorrichtung mit Pedal. Sollte das
Pedal nicht betätigt sein, ist der Ausgang
OUTPUT 0 (FALSE).
Andernfalls ist der Ausgang 1 (TRUE).
Die Parameter
Eingangstypen:
- Einzelner NC – Gestattet den Anschluss von
Pedalen mit einem Ruhekontakt
- Einzelner NO – Gestattet den Anschluss von
Pedalen mit einem Arbeitskontakt
- Doppelter NC – Gestattet den Anschluss von
Pedalen mit zwei Ruhekontakten
- Doppelter NC/NO – Gestattet den Anschluss
von Pedalen mit einem Arbeits- und einem
Ruhekontakt.
Manueller Reset: Ist dies ausgewählt, wird die Bitte um Reset im Anschluss an jede
Aktivierung der Steuerung aktiviert. Andernfalls folgt die Aktivierung des Ausgangs direkt
dem Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird
der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2
für den Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
t = 250ms
78
Eingänge
In
x
t1 > 250ms
t2 = 250ms
