Bedingung 1:
Mit Bezug auf die Abbildung tritt beim Einschalten Folgendes ein:
1. Für die OUTPUT-Ausgänge der verschiedenen Knoten gilt die Bedingung 0 (FALSE);
2. Das Stopp-Signal STOP wird über die Leitung Network_Out verbreitet;
3. Beim Betätigen des RESET-Befehls auf einem der Knoten werden alle vorliegenden Knoten über die
Verbreitung des START-Signals aktiviert;
4. Als Endergebnis gilt für den OUTPUT-Ausgang aller angeschlossenen Knoten die Bedingung 1 (TRUE), wenn für
die unterschiedlichen IN-Eingänge die Bedingung 1 (TRUE) gilt;
5. Das RUN-Signal verbreitet sich über das Netz der 4 vorliegenden Knoten.
Bedingung 2:
Mit Bezug auf die Abbildung tritt, wenn der Notaus in einem der vier Knoten betätigt wird,
Folgendes ein:
1.
Für den OUTPUT-Ausgang gilt die Bedingung 0 (FALSE);
2.
Das Stoppsignal STOP verbreitet sich über die Leitung Network_Out;
3.
Der nachfolgende Knoten erhält den Stoppcode und deaktiviert den Ausgang;
4.
Der erhaltene Stopp führt zur Erstellung eines Stoppcodes für alle Network_in---Netowk_out;
5.
Als Endergebnis gilt für den OUTPUT-Ausgang aller angeschlossenen Knoten die Bedingung 0 (FALSE);
6.
Wenn der Notaus in der Normalposition wieder hergestellt wurde, können alle Knoten über die Verbreitung des START-
Signals mit einem einzigen Reset wieder aktiviert werden. Die letzte Bedingung tritt nicht ein, wenn für ein Modul die
Konfiguration RESET NETWORK AKTIVIEREN nicht aktiviert ist. In diesem Fall ist der Einsatz des lokalen Resets
obligatorisch.

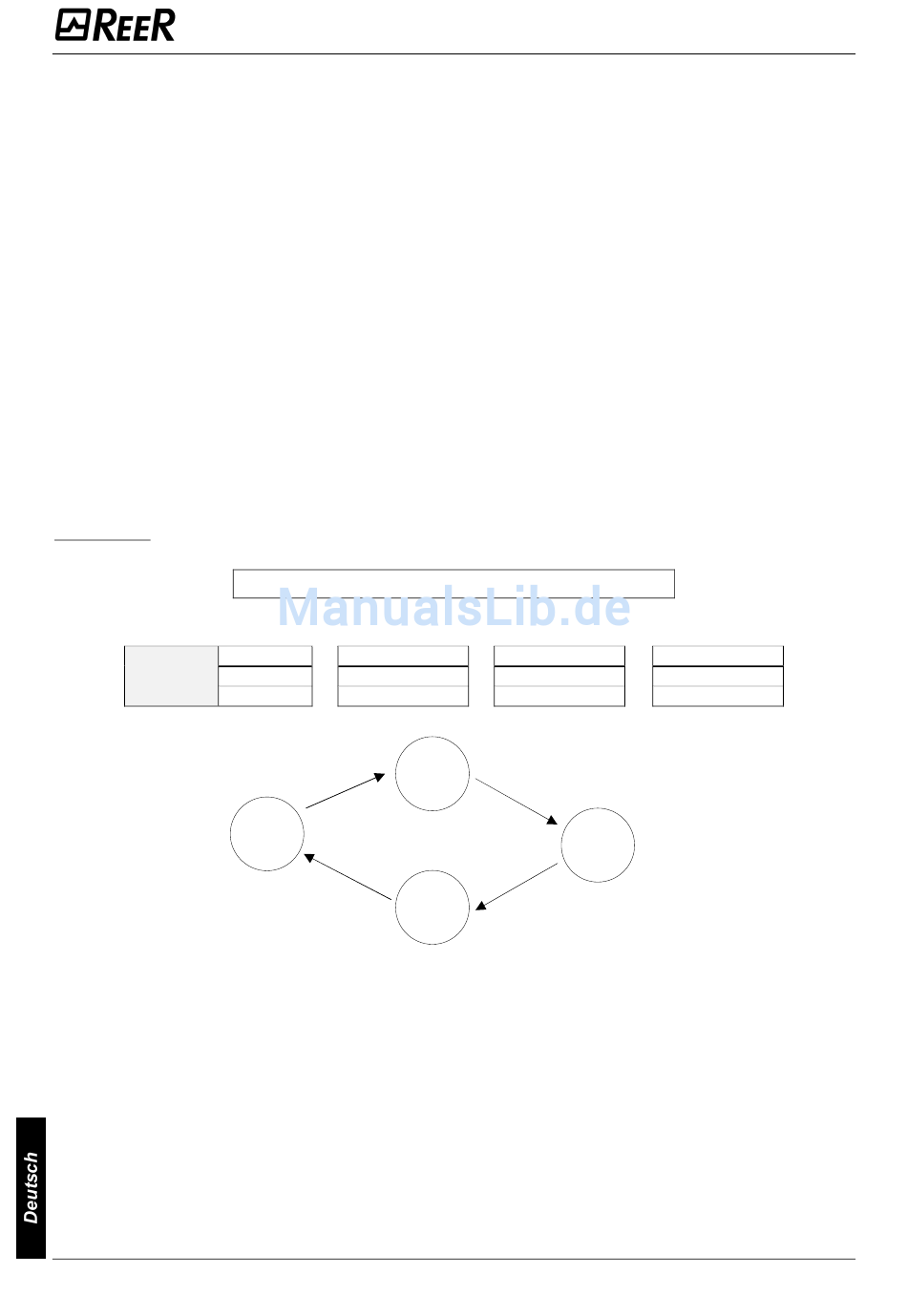

Reaktionszeit
Die Reaktionszeit des Netzwerks ausgehend von Nothalt durch die Formel:
Beispiel 4 Knoten-Netzwerk:
Nothalt
360ms
Bedingung 3:
Mit Bezug auf die Abbildung tritt, wenn für den Eingang IN des funktionellen Blocks NETWORK
eines der 4 Knoten die Bedingung 0 (FALSE) gilt, Folgendes ein:
1.
Für den lokalen Ausgang OUTPUT gilt die Bedingung 0 (FALSE);
2.
Das RUN-Signal wird weiter über die Leitungen Network_Out verbreitet;
3.
Die verbleibenden Knoten ändern den Status ihrer Ausgänge nicht;
4.
In diesem Fall ist der Einsatz des lokalen Resets obligatorisch. Diese Bedingung wird mit der blinkenden, dem
Eingang Reset entsprechenden Led angezeigt. Alle Knoten können über die Verbreitung des START-Signals mit
einem einzigen Reset wieder aktiviert werden. Diese letzte Bedingung tritt nicht ein, wenn für das Modul die
Konfiguration RESET NETWORK AKTIVIEREN nicht aktiviert ist. In diesem Fall ist der Einsatz des lokalen Resets
obligatorisch.
116
t = (120ms x n°module) (max 10)
rTot
MASTER MASTER n°1
t 120ms x n°module
rM1
12,6ms 120ms
Master
3
240ms
