MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

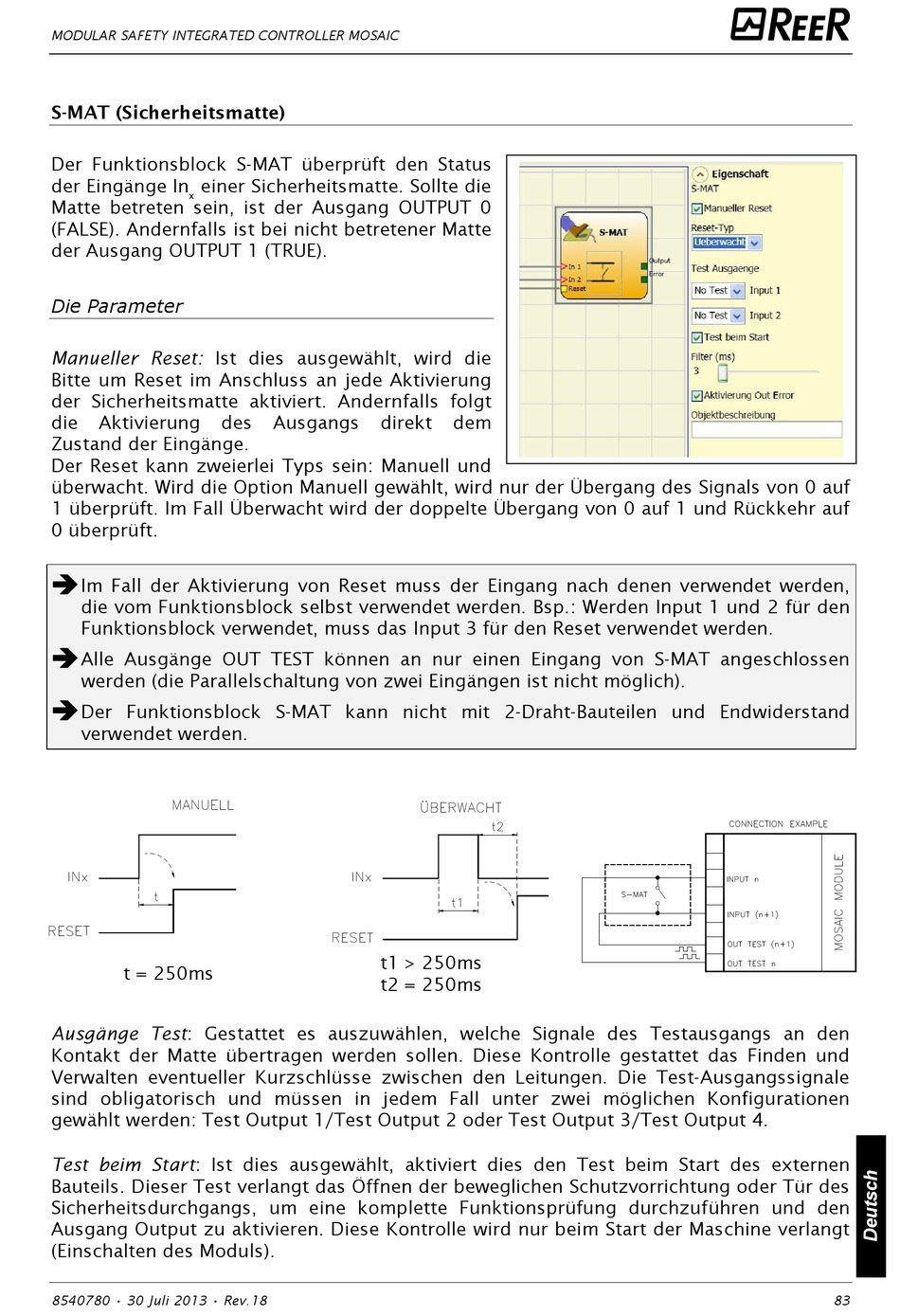

S-MAT (Sicherheitsmatte)
Der Funktionsblock S-MAT überprüft den Status
der Eingänge In
einer Sicherheitsmatte. Sollte die
x
Matte betreten sein, ist der Ausgang OUTPUT 0
(FALSE). Andernfalls ist bei nicht betretener Matte
der Ausgang OUTPUT 1 (TRUE).
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die
Bitte um Reset im Anschluss an jede Aktivierung
der Sicherheitsmatte aktiviert. Andernfalls folgt
die
Aktivierung
des
Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und
überwacht. Wird die Option Manuell gewählt, wird nur der Übergang des Signals von 0 auf
1 überprüft. Im Fall Überwacht wird der doppelte Übergang von 0 auf 1 und Rückkehr auf
0 überprüft.
Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet werden,
die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2 für den
Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
Alle Ausgänge OUT TEST können an nur einen Eingang von S-MAT angeschlossen
werden (die Parallelschaltung von zwei Eingängen ist nicht möglich).
Der Funktionsblock S-MAT kann nicht mit 2-Draht-Bauteilen und Endwiderstand
verwendet werden.
t = 250ms
Ausgänge Test: Gestattet es auszuwählen, welche Signale des Testausgangs an den
Kontakt der Matte übertragen werden sollen. Diese Kontrolle gestattet das Finden und
Verwalten eventueller Kurzschlüsse zwischen den Leitungen. Die Test-Ausgangssignale
sind obligatorisch und müssen in jedem Fall unter zwei möglichen Konfigurationen
gewählt werden: Test Output 1/Test Output 2 oder Test Output 3/Test Output 4.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen
Bauteils. Dieser Test verlangt das Öffnen der beweglichen Schutzvorrichtung oder Tür des
Sicherheitsdurchgangs, um eine komplette Funktionsprüfung durchzuführen und den
Ausgang Output zu aktivieren. Diese Kontrolle wird nur beim Start der Maschine verlangt
(Einschalten des Moduls).
8540780 • 30 Juli 2013 • Rev.18
Ausgangs
direkt
t1 > 250ms
t2 = 250ms
dem
83
