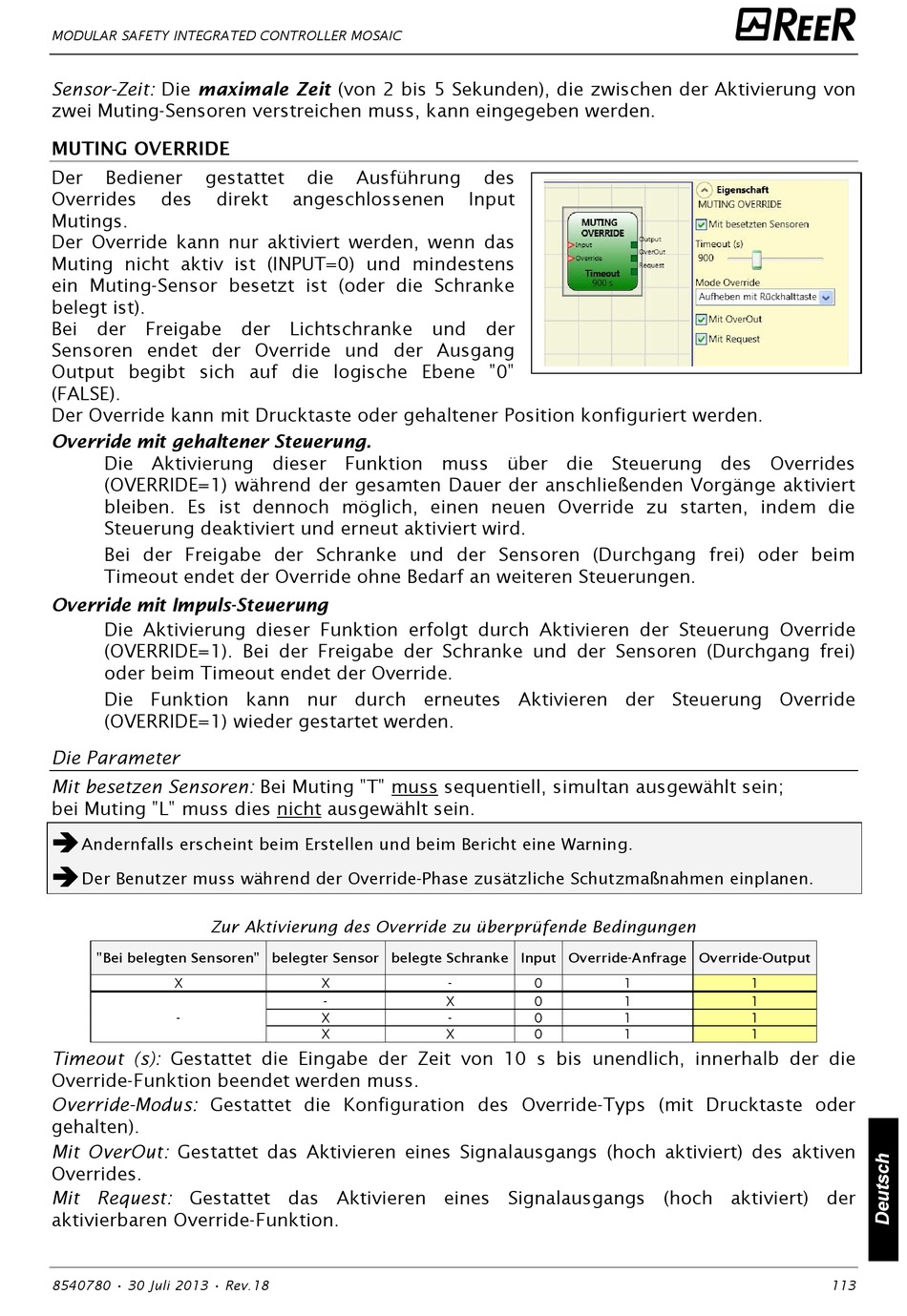

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Sensor-Zeit: Die maximale Zeit (von 2 bis 5 Sekunden), die zwischen der Aktivierung von
zwei Muting-Sensoren verstreichen muss, kann eingegeben werden.
MUTING OVERRIDE
Der
Bediener
gestattet
Overrides
des
direkt
Mutings.
Der Override kann nur aktiviert werden, wenn das
Muting nicht aktiv ist (INPUT=0) und mindestens
ein Muting-Sensor besetzt ist (oder die Schranke
belegt ist).
Bei der Freigabe
Sensoren endet der Override und der Ausgang
Output begibt sich auf die logische Ebene "0"
(FALSE).
Der Override kann mit Drucktaste oder gehaltener Position konfiguriert werden.
Override mit gehaltener Steuerung.
Die Aktivierung dieser Funktion muss über die Steuerung des Overrides
(OVERRIDE=1) während der gesamten Dauer der anschließenden Vorgänge aktiviert
bleiben. Es ist dennoch möglich, einen neuen Override zu starten, indem die
Steuerung deaktiviert und erneut aktiviert wird.
Bei der Freigabe der Schranke und der Sensoren (Durchgang frei) oder beim
Timeout endet der Override ohne Bedarf an weiteren Steuerungen.
Override mit Impuls-Steuerung
Die Aktivierung dieser Funktion erfolgt durch Aktivieren der Steuerung Override
(OVERRIDE=1). Bei der Freigabe der Schranke und der Sensoren (Durchgang frei)
oder beim Timeout endet der Override.
Die Funktion kann nur durch erneutes Aktivieren der Steuerung Override
(OVERRIDE=1) wieder gestartet werden.
Die Parameter
Mit besetzen Sensoren: Bei Muting "T" muss sequentiell, simultan ausgewählt sein;
bei Muting "L" muss dies nicht ausgewählt sein.
Andernfalls erscheint beim Erstellen und beim Bericht eine Warning.
Der Benutzer muss während der Override-Phase zusätzliche Schutzmaßnahmen einplanen.
Zur Aktivierung des Override zu überprüfende Bedingungen
"Bei belegten Sensoren" belegter Sensor belegte Schranke Input Override-Anfrage Override-Output
X
-
Timeout (s): Gestattet die Eingabe der Zeit von 10 s bis unendlich, innerhalb der die
Override-Funktion beendet werden muss.
Override-Modus: Gestattet die Konfiguration des Override-Typs (mit Drucktaste oder
gehalten).
Mit OverOut: Gestattet das Aktivieren eines Signalausgangs (hoch aktiviert) des aktiven
Overrides.
Mit Request: Gestattet das Aktivieren eines Signalausgangs (hoch aktiviert) der
aktivierbaren Override-Funktion.
8540780 • 30 Juli 2013 • Rev.18
die
Ausführung
angeschlossenen
der Lichtschranke
X
-
X
X
des
Input
und
der
-
0
X
0
-
0
X
0
1
1
1
1
1
1
1
1
113
