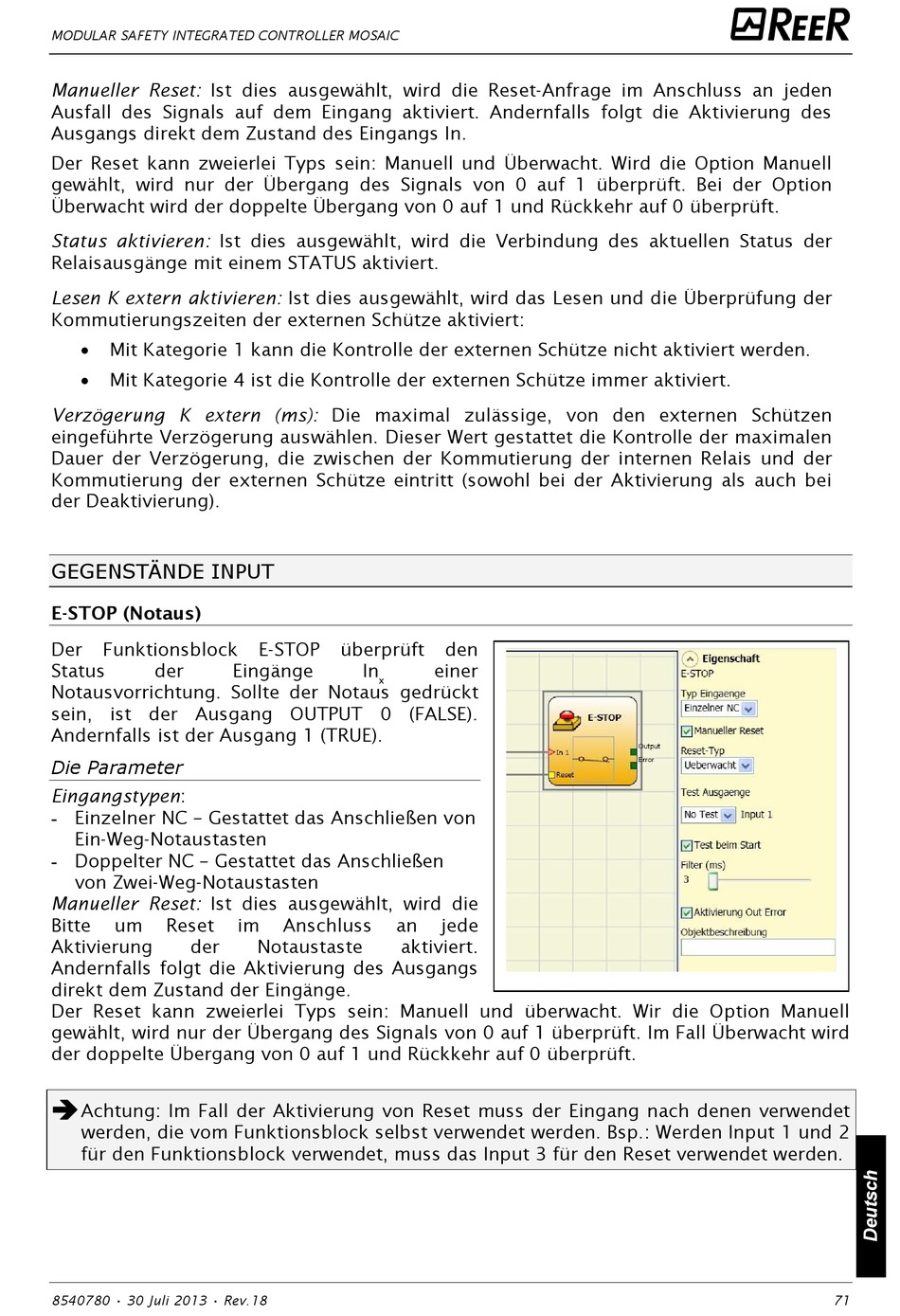

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Manueller Reset: Ist dies ausgewählt, wird die Reset-Anfrage im Anschluss an jeden
Ausfall des Signals auf dem Eingang aktiviert. Andernfalls folgt die Aktivierung des
Ausgangs direkt dem Zustand des Eingangs In.
Der Reset kann zweierlei Typs sein: Manuell und Überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Bei der Option
Überwacht wird der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
Status aktivieren: Ist dies ausgewählt, wird die Verbindung des aktuellen Status der
Relaisausgänge mit einem STATUS aktiviert.
Lesen K extern aktivieren: Ist dies ausgewählt, wird das Lesen und die Überprüfung der
Kommutierungszeiten der externen Schütze aktiviert:
Mit Kategorie 1 kann die Kontrolle der externen Schütze nicht aktiviert werden.
Mit Kategorie 4 ist die Kontrolle der externen Schütze immer aktiviert.
Verzögerung K extern (ms): Die maximal zulässige, von den externen Schützen
eingeführte Verzögerung auswählen. Dieser Wert gestattet die Kontrolle der maximalen
Dauer der Verzögerung, die zwischen der Kommutierung der internen Relais und der
Kommutierung der externen Schütze eintritt (sowohl bei der Aktivierung als auch bei
der Deaktivierung).
GEGENSTÄNDE INPUT
E-STOP (Notaus)
Der
Funktionsblock
Status
der
Notausvorrichtung. Sollte der Notaus gedrückt
sein, ist der Ausgang OUTPUT 0 (FALSE).
Andernfalls ist der Ausgang 1 (TRUE).
Die Parameter
Eingangstypen:
- Einzelner NC – Gestattet das Anschließen von
Ein-Weg-Notaustasten
- Doppelter NC – Gestattet das Anschließen
von Zwei-Weg-Notaustasten
Manueller Reset: Ist dies ausgewählt, wird die
Bitte
um
Reset
Aktivierung
der
Andernfalls folgt die Aktivierung des Ausgangs
direkt dem Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wir die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird
der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2
für den Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
8540780 • 30 Juli 2013 • Rev.18
E-STOP
überprüft
Eingänge
In
x
im
Anschluss
an
Notaustaste
aktiviert.
den
einer
jede
71
