INSTALLATION

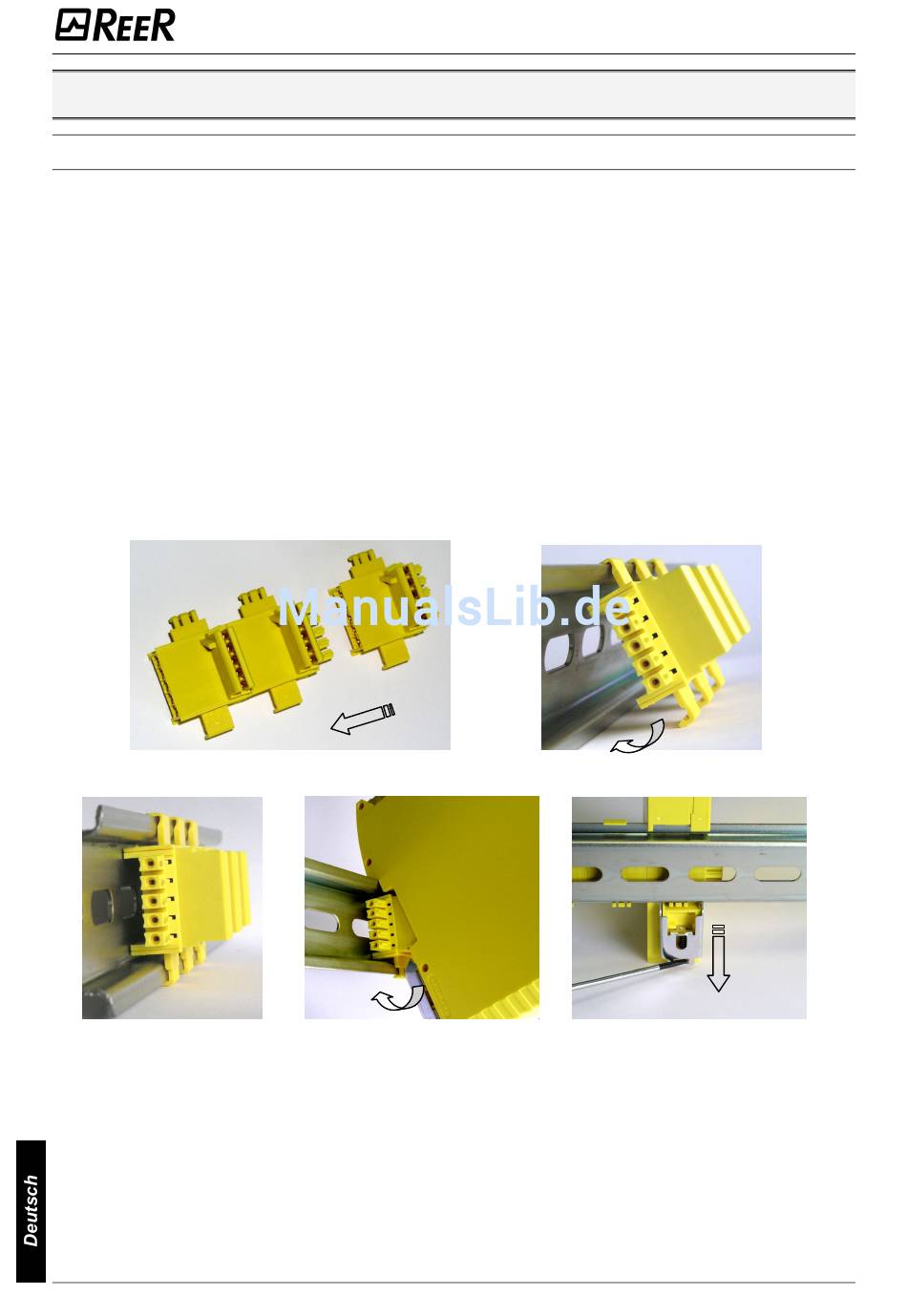

MECHANISCHE BEFESTIGUNG
Die Module des Systems MOSAIC werden auf einer 35 mm DIN-Schiene wie folgt
befestigt:
1. Eine Anzahl rückseitiger 5-poliger "MSC"-Verbinder anschließen, die der Anzahl
der zu montierenden Module entspricht.
2. Auf der 35 mm DIN-Schiene Omega (EN 5022) die so erhaltene Verbinderreihe
befestigen (zuerst oben).
3. Dann die Module an der Schiene befestigen und dabei darauf achten, die
Kontaktvorrichtung auf dem Boden des Moduls auf den entsprechenden
Verbinder zu setzen. Das Modul vorsichtig einsetzen, bis das Einrasten zu
hören ist.
4. Um das Modul zu entfernen, muss (unter Verwendung eines Schraubenziehers)
der Sperrhaken auf der Rückseite des Moduls nach unten gezogen und dann
das Modul von unten angehoben und nach oben gezogen werden.
2b
12
1
3
Abb. 1
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
2a
8540780 • 30 Juli 2013 • Rev.18
4
