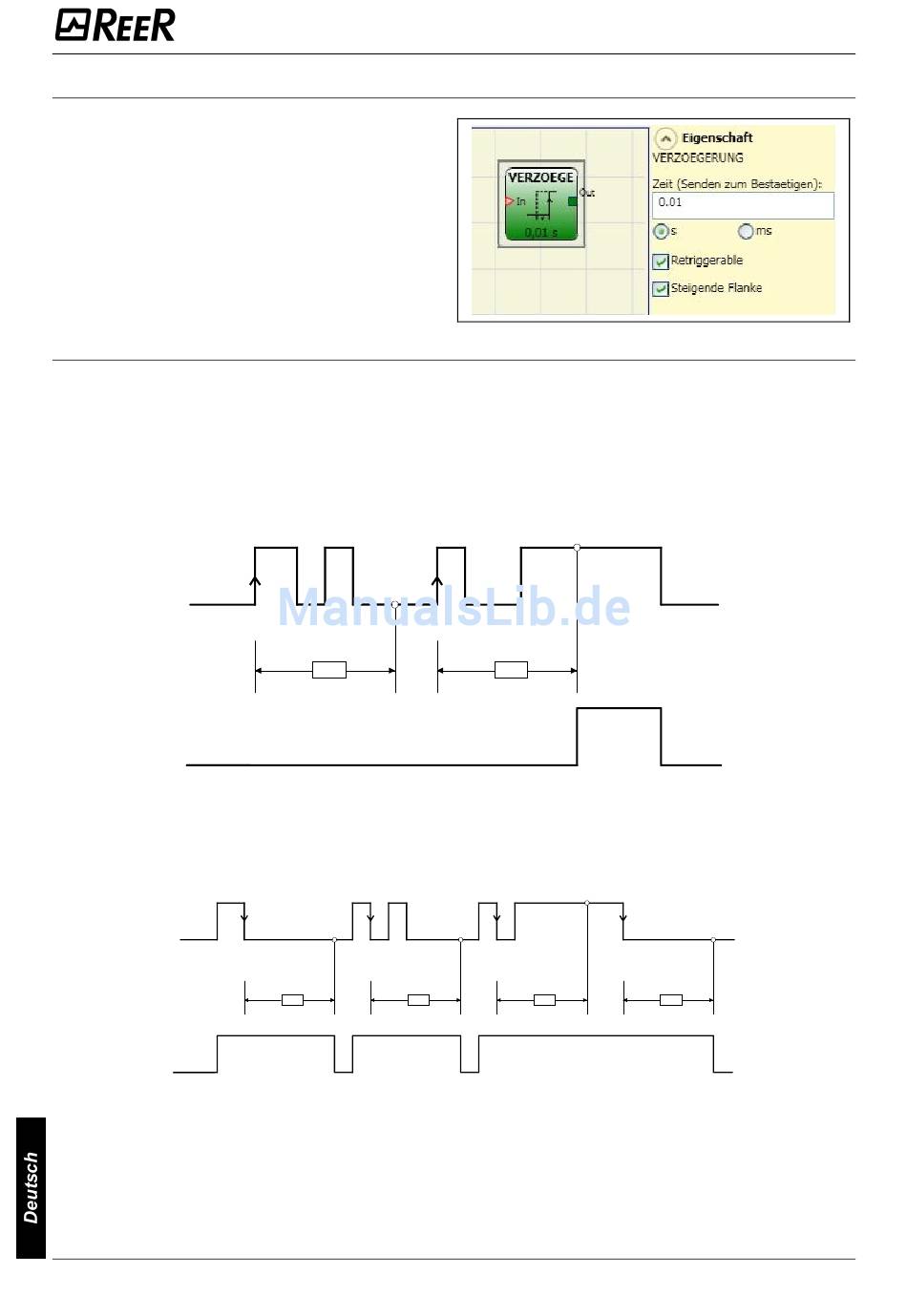

VERZÖGERUNG
Der Operator VERZÖGERUNG gestattet die
Anwendung einer Verzögerung auf ein
Signal, indem der Ausgang Out nach der
eingegebenen Zeit bei einer Änderung der
Signalebene auf dem Eingang In auf 1
(TRUE) gebracht wird.
Die Parameter
Zeit : Die Verzögerung kann von 10 ms bis 1093,3 eingegeben werden.
Steigende Flanke: Ist dies ausgewählt, beginnt die Verzögerung auf der steigenden Flanke
des Signals In, nach dessen Ende der Ausgang Out sich auf 1 (TRUE) begibt, wenn der
Eingang In sich auf 1 (TRUE) befindet und bleibt dort, solange auch der Eingang In auf 1
(TRUE) bleibt.
In
Out
Ist dies nicht ausgewählt, kehrt sich die Logik um und der Ausgang Out begibt sich auf 1
(TRUE) auf der steigenden Flanke In, die Verzögerung beginnt auf der fallenden Flanke In
und nach Ablauf der Zeit begibt sich der Ausgang Out auf 0 (FALSE), wenn auch der
Eingang In sich auf 0 (FALSE) befindet, andernfalls bleibt er auf 1 TRUE.
In
Out
Retriggerable: Wenn ausgewählt, wird die Verzögerung bei jedem Statuswechsel des
Eingangs In auf Null gestellt.
108
T
T
T
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
T
T
T
8540780 • 30 Juli 2013 • Rev.18
