S1
0
1
1
1
1
0
0
0
0
Blind Time: Nur bei Schließen von Muting=Curtain, die Blind time wird dann aktiviert,
wenn
nach
dem
Gegenstände hervorstehen können, die die Schranke belegen und so das Input auf 0
(FALSE) bringen. Während der Blind bleibt das Input auf 1 (TRUE). Die Blind Time kann von
250 msec auf 1 Sekunde variieren.
Sensor-Zeit: Sie können die maximale Zeit (2 bis 5 Sekunden), die zwischen der
Aktivierung der beiden Muting-Sensoren verstreichen muss eingestellt.

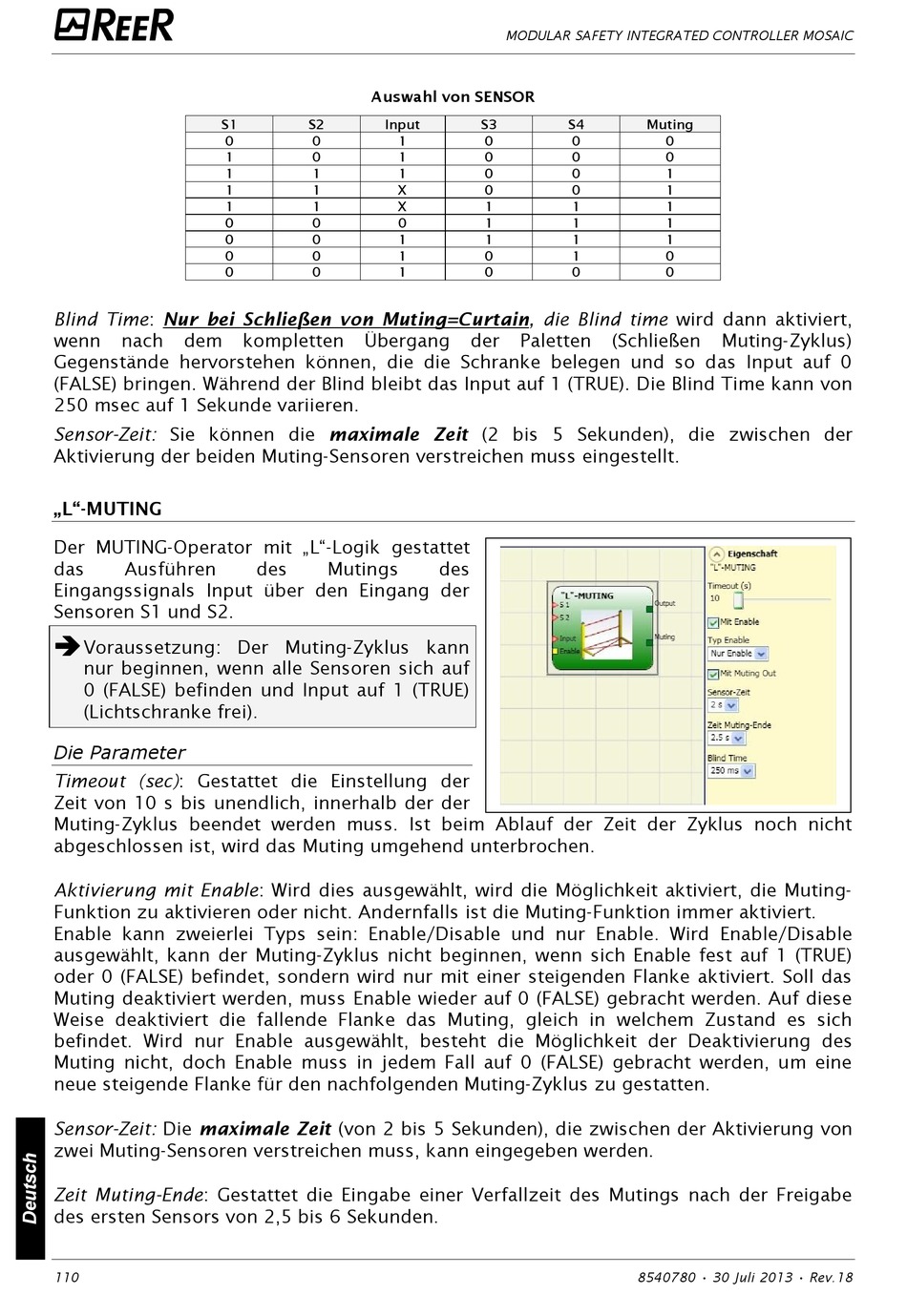

„L"-MUTING
Der MUTING-Operator mit „L"-Logik gestattet
das
Ausführen
Eingangssignals Input über den Eingang der
Sensoren S1 und S2.
Voraussetzung: Der Muting-Zyklus kann
nur beginnen, wenn alle Sensoren sich auf
0 (FALSE) befinden und Input auf 1 (TRUE)
(Lichtschranke frei).
Die Parameter
Timeout (sec): Gestattet die Einstellung der
Zeit von 10 s bis unendlich, innerhalb der der
Muting-Zyklus beendet werden muss. Ist beim Ablauf der Zeit der Zyklus noch nicht
abgeschlossen ist, wird das Muting umgehend unterbrochen.
Aktivierung mit Enable: Wird dies ausgewählt, wird die Möglichkeit aktiviert, die Muting-
Funktion zu aktivieren oder nicht. Andernfalls ist die Muting-Funktion immer aktiviert.
Enable kann zweierlei Typs sein: Enable/Disable und nur Enable. Wird Enable/Disable
ausgewählt, kann der Muting-Zyklus nicht beginnen, wenn sich Enable fest auf 1 (TRUE)
oder 0 (FALSE) befindet, sondern wird nur mit einer steigenden Flanke aktiviert. Soll das
Muting deaktiviert werden, muss Enable wieder auf 0 (FALSE) gebracht werden. Auf diese
Weise deaktiviert die fallende Flanke das Muting, gleich in welchem Zustand es sich
befindet. Wird nur Enable ausgewählt, besteht die Möglichkeit der Deaktivierung des
Muting nicht, doch Enable muss in jedem Fall auf 0 (FALSE) gebracht werden, um eine
neue steigende Flanke für den nachfolgenden Muting-Zyklus zu gestatten.
Sensor-Zeit: Die maximale Zeit (von 2 bis 5 Sekunden), die zwischen der Aktivierung von
zwei Muting-Sensoren verstreichen muss, kann eingegeben werden.
Zeit Muting-Ende: Gestattet die Eingabe einer Verfallzeit des Mutings nach der Freigabe
des ersten Sensors von 2,5 bis 6 Sekunden.
110
Auswahl von SENSOR
S2
Input
0
1
0
1
1
1
1
X
1
X
0
0
0
1
0
1
0
1
kompletten
Übergang
des
Mutings
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
S3
S4
0
0
0
0
0
0
0
0
1
1
1
1
1
1
0
1
0
0
der
Paletten
des
Muting
0
0
1
1
1
1
1
0
0
(Schließen
Muting-Zyklus)
8540780 • 30 Juli 2013 • Rev.18
