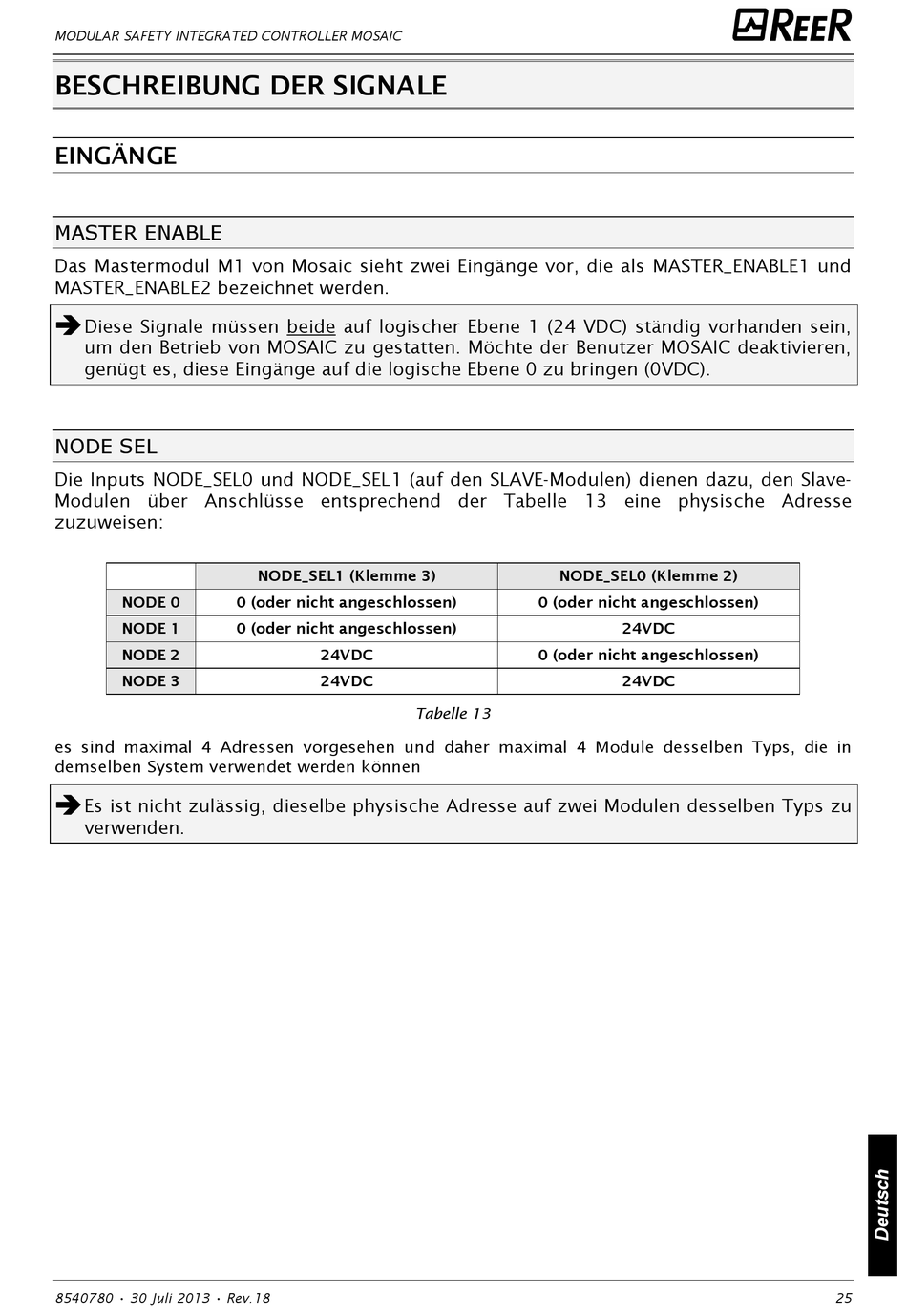

Beschreibung Der Signale; Eingänge; Master Enable; Node Sel - reer M1 MOSAIC Installationshandbuch

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

BESCHREIBUNG DER SIGNALE

EINGÄNGE

MASTER ENABLE

Das Mastermodul M1 von Mosaic sieht zwei Eingänge vor, die als MASTER_ENABLE1 und
MASTER_ENABLE2 bezeichnet werden.

Diese Signale müssen beide auf logischer Ebene 1 (24 VDC) ständig vorhanden sein,
um den Betrieb von MOSAIC zu gestatten. Möchte der Benutzer MOSAIC deaktivieren,
genügt es, diese Eingänge auf die logische Ebene 0 zu bringen (0VDC).

NODE SEL

Die Inputs NODE_SEL0 und NODE_SEL1 (auf den SLAVE-Modulen) dienen dazu, den Slave-
Modulen über Anschlüsse entsprechend der Tabelle 13 eine physische Adresse
zuzuweisen:
NODE 0
NODE 1
NODE 2
NODE 3
es sind maximal 4 Adressen vorgesehen und daher maximal 4 Module desselben Typs, die in
demselben System verwendet werden können

Es ist nicht zulässig, dieselbe physische Adresse auf zwei Modulen desselben Typs zu
verwenden.
8540780 • 30 Juli 2013 • Rev.18
NODE_SEL1 (Klemme 3)
0 (oder nicht angeschlossen)
0 (oder nicht angeschlossen)
24VDC
24VDC
NODE_SEL0 (Klemme 2)
0 (oder nicht angeschlossen)
0 (oder nicht angeschlossen)
Tabelle 13
24VDC
24VDC
