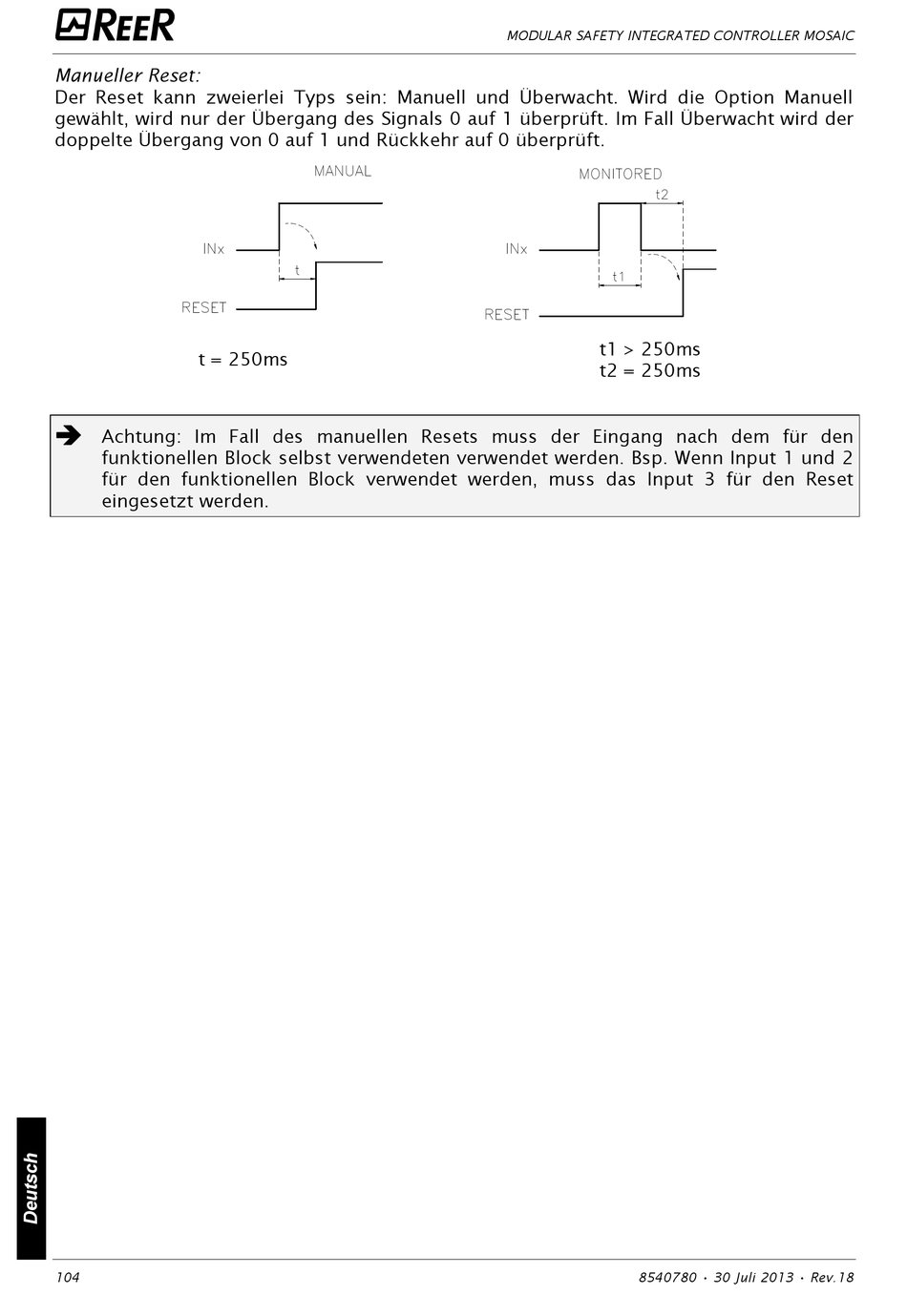

Manueller Reset:
Der Reset kann zweierlei Typs sein: Manuell und Überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals 0 auf 1 überprüft. Im Fall Überwacht wird der
doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
t = 250ms
Achtung: Im Fall des manuellen Resets muss der Eingang nach dem für den
funktionellen Block selbst verwendeten verwendet werden. Bsp. Wenn Input 1 und 2
für den funktionellen Block verwendet werden, muss das Input 3 für den Reset
eingesetzt werden.
104
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
t1 > 250ms
t2 = 250ms
8540780 • 30 Juli 2013 • Rev.18
