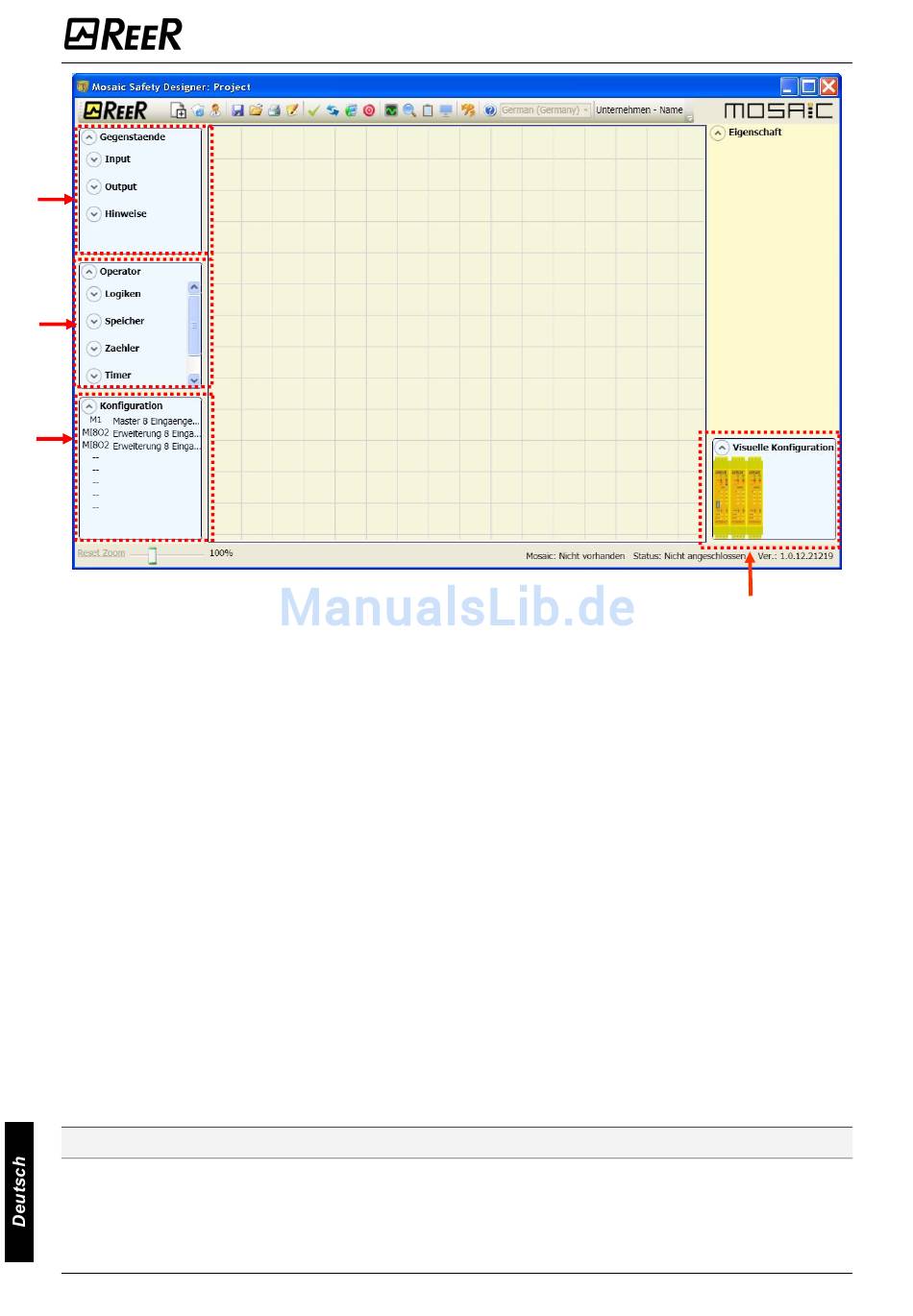

1 > FUNKTIONSFENSTER GEGENSTÄNDE
Enthält die unterschiedliche Funktionsblöcke, die unser Projekt bilden werden.
Diese Blöcke sind in drei unterschiedliche Kategorien unterteilt:
- Eingänge
- Ausgänge
- Hinweise
2 > FUNKTIONSFENSTER OPERATOREN
enthält
die
Komponenten des Punkt eins miteinander zu verbinden. Diese Blöcke
drei unterschiedliche Kategorien unterteilt:
- logische
- Muting
- Speicher
- Zähler
- Timer
3 > FUNKTIONSFENSTER KONFIGURATION
enthält die Beschreibung der Zusammensetzung unseres Projekts.
4 > FUNKTIONSFENSTER KONFIGURATION (visuell)
enthält die graphische Darstellung der Zusammensetzung unseres Projekts.
ZEICHNUNG DES PLANS (ABB. 16)
Nachdem die Zusammensetzung des Systems beschlossen wurde, kann der Benutzer mit
der Konfiguration des Projekts beginnen.
Der logische Anschlussplan wird mit der Technik des DRAG&DROP:
60
unterschiedlichen
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Abb. 37
funktionellen
Blöcke,
4
die
es
gestatten,
sind
