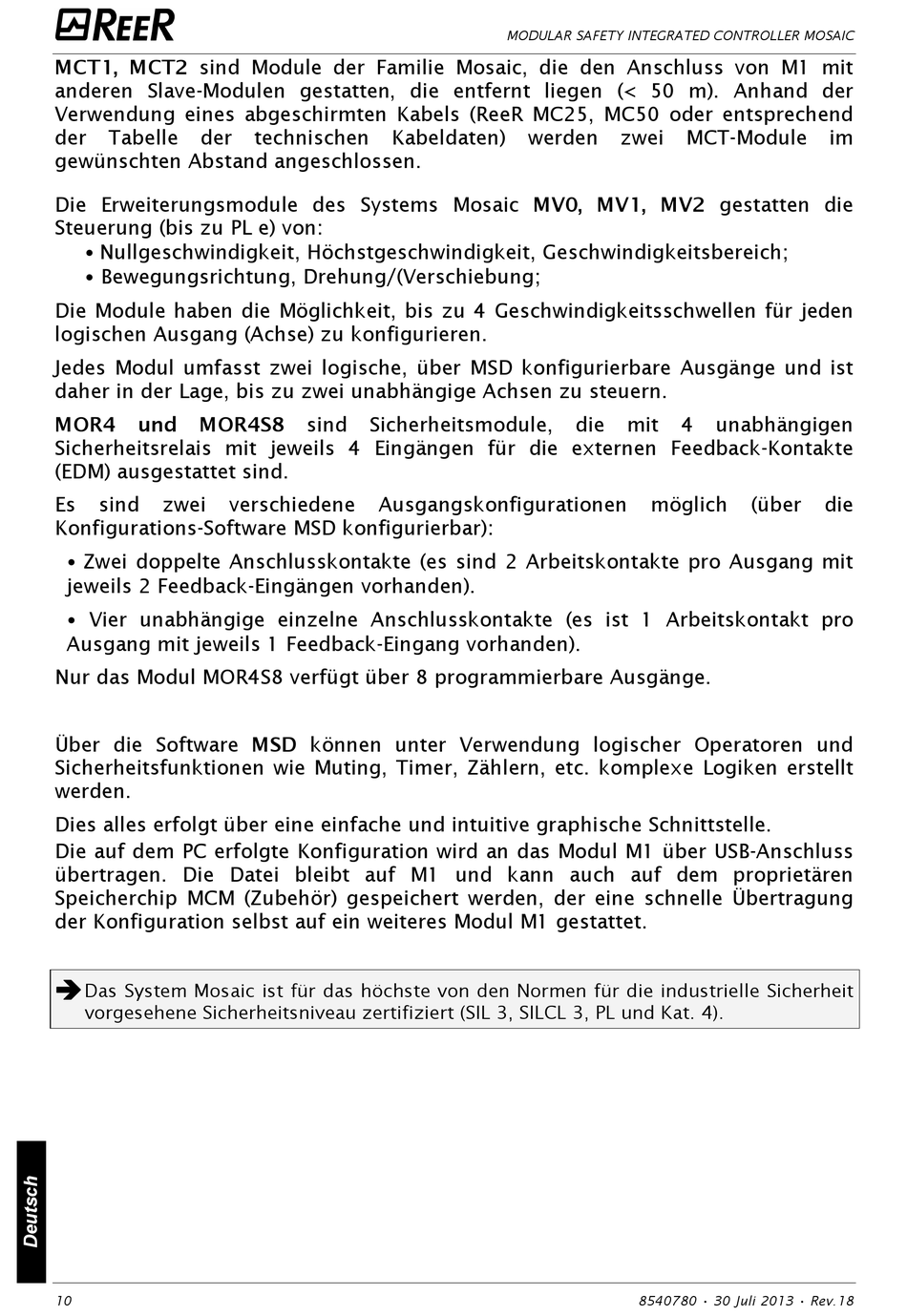

MCT1, MCT2 sind Module der Familie Mosaic, die den Anschluss von M1 mit
anderen Slave-Modulen gestatten, die entfernt liegen (< 50 m). Anhand der
Verwendung eines abgeschirmten Kabels (ReeR MC25, MC50 oder entsprechend
der
Tabelle
der
gewünschten Abstand angeschlossen.
Die Erweiterungsmodule des Systems Mosaic MV0, MV1, MV2 gestatten die
Steuerung (bis zu PL e) von:
•Nullgeschwindigkeit, Höchstgeschwindigkeit, Geschwindigkeitsbereich;
• Bewegungsrichtung, Drehung/(Verschiebung;
Die Module haben die Möglichkeit, bis zu 4 Geschwindigkeitsschwellen für jeden
logischen Ausgang (Achse) zu konfigurieren.
Jedes Modul umfasst zwei logische, über MSD konfigurierbare Ausgänge und ist
daher in der Lage, bis zu zwei unabhängige Achsen zu steuern.
MOR4
und
MOR4S8
Sicherheitsrelais mit jeweils 4 Eingängen für die externen Feedback-Kontakte
(EDM) ausgestattet sind.
Es
sind
zwei
Konfigurations-Software MSD konfigurierbar):
• Zwei doppelte Anschlusskontakte (es sind 2 Arbeitskontakte pro Ausgang mit
jeweils 2 Feedback-Eingängen vorhanden).
• Vier unabhängige einzelne Anschlusskontakte (es ist 1 Arbeitskontakt pro
Ausgang mit jeweils 1 Feedback-Eingang vorhanden).
Nur das Modul MOR4S8 verfügt über 8 programmierbare Ausgänge.
Über die Software MSD können unter Verwendung logischer Operatoren und
Sicherheitsfunktionen wie Muting, Timer, Zählern, etc. komplexe Logiken erstellt
werden.
Dies alles erfolgt über eine einfache und intuitive graphische Schnittstelle.
Die auf dem PC erfolgte Konfiguration wird an das Modul M1 über USB-Anschluss
übertragen. Die Datei bleibt auf M1 und kann auch auf dem proprietären
Speicherchip MCM (Zubehör) gespeichert werden, der eine schnelle Übertragung
der Konfiguration selbst auf ein weiteres Modul M1 gestattet.
Das System Mosaic ist für das höchste von den Normen für die industrielle Sicherheit
vorgesehene Sicherheitsniveau zertifiziert (SIL 3, SILCL 3, PL und Kat. 4).
10
technischen
Kabeldaten)
sind
Sicherheitsmodule,
verschiedene
Ausgangskonfigurationen
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
werden
zwei
die
mit
möglich
8540780 • 30 Juli 2013 • Rev.18
MCT-Module
im
4
unabhängigen
(über
die
