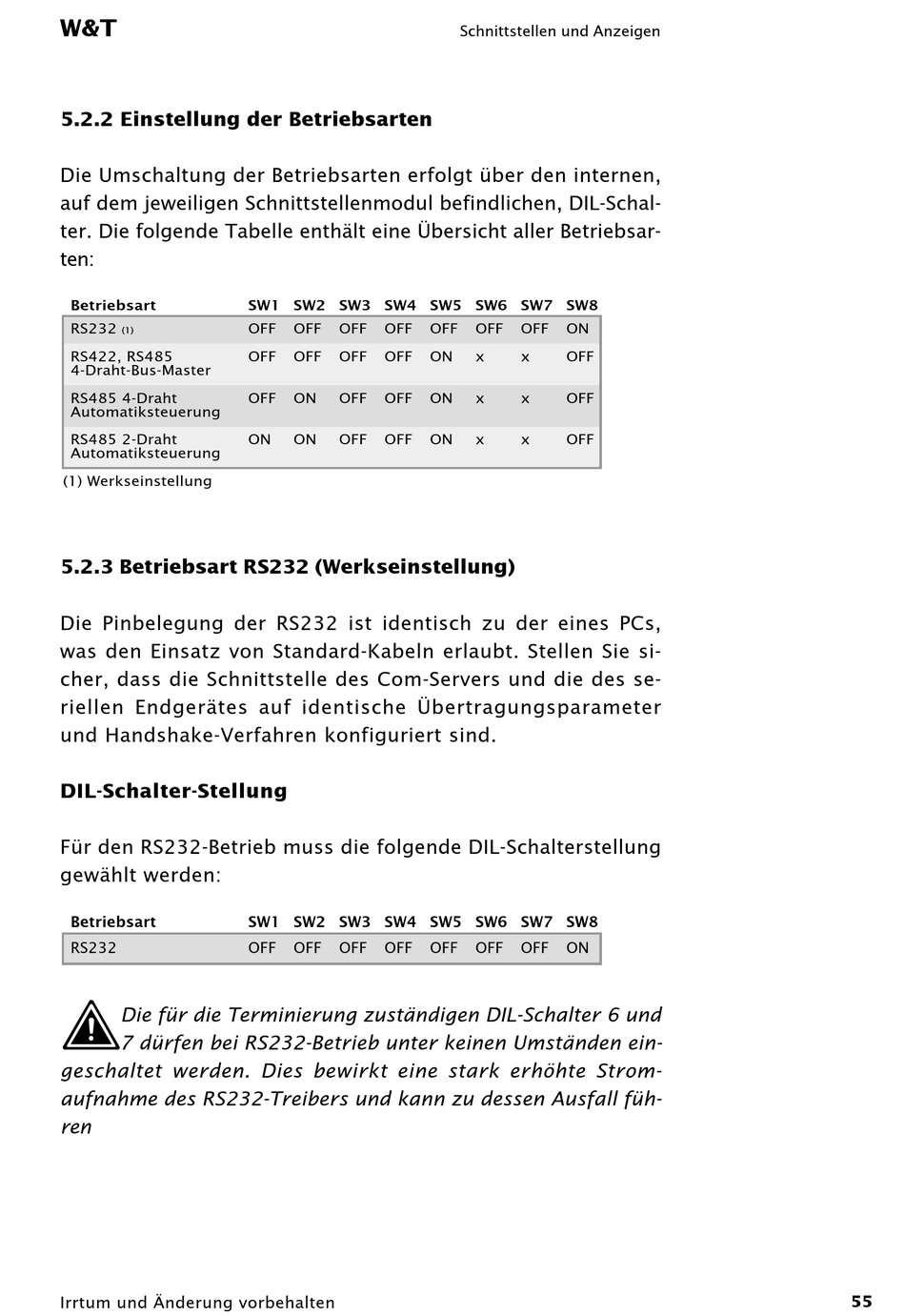

5.2.2 Einstellung der Betriebsarten
Die Umschaltung der Betriebsarten erfolgt über den internen,
auf dem jeweiligen Schnittstellenmodul befindlichen, DIL-Schal-
ter. Die folgende Tabelle enthält eine Übersicht aller Betriebsar-
ten:
Betriebsart
RS232
(1)
RS422, RS485
4-Draht-Bus-Master
RS485 4-Draht
Automatiksteuerung
RS485 2-Draht
Automatiksteuerung
(1) Werkseinstellung
5.2.3 Betriebsart RS232 (Werkseinstellung)
Die Pinbelegung der RS232 ist identisch zu der eines PCs,
was den Einsatz von Standard-Kabeln erlaubt. Stellen Sie si-
cher, dass die Schnittstelle des Com-Servers und die des se-
riellen Endgerätes auf identische Übertragungsparameter
und Handshake-Verfahren konfiguriert sind.
DIL-Schalter-Stellung
Für den RS232-Betrieb muss die folgende DIL-Schalterstellung
gewählt werden:
Betriebsart
RS232
1
Die für die Terminierung zuständigen DIL-Schalter 6 und
7 dürfen bei RS232-Betrieb unter keinen Umständen ein-
geschaltet werden. Dies bewirkt eine stark erhöhte Strom-
aufnahme des RS232-Treibers und kann zu dessen Ausfall füh-
ren
Irrtum und Änderung vorbehalten
SW1
SW2
SW3
SW4
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
OFF
ON
ON
OFF
OFF
SW1
SW2
SW3
SW4
OFF
OFF
OFF
OFF
Schnittstellen und Anzeigen
SW5
SW6
SW7
SW8
OFF
OFF
OFF
ON
ON
x
x
OFF
ON
x
x
OFF
ON
x
x
OFF
SW5
SW6
SW7
SW8
OFF
OFF
OFF
ON
55
