W&T

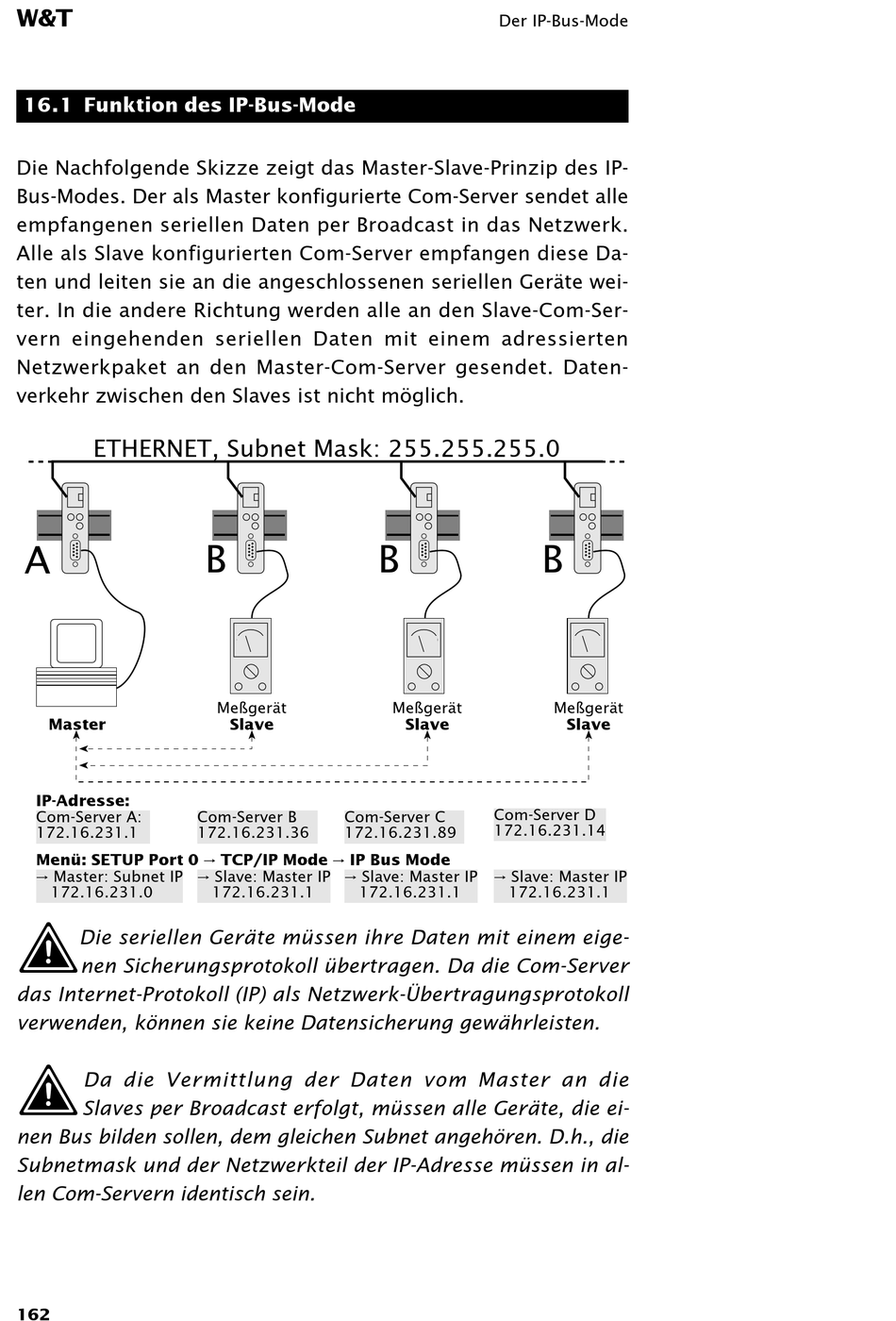

16.1 Funktion des IP-Bus-Mode
Die Nachfolgende Skizze zeigt das Master-Slave-Prinzip des IP-
Bus-Modes. Der als Master konfigurierte Com-Server sendet alle
empfangenen seriellen Daten per Broadcast in das Netzwerk.
Alle als Slave konfigurierten Com-Server empfangen diese Da-
ten und leiten sie an die angeschlossenen seriellen Geräte wei-
ter. In die andere Richtung werden alle an den Slave-Com-Ser-
vern eingehenden seriellen Daten mit einem adressierten
Netzwerkpaket an den Master-Com-Server gesendet. Daten-
verkehr zwischen den Slaves ist nicht möglich.
ETHERNET, Subnet Mask: 255.255.255.0
A
Master
IP-Adresse:
Com-Server A:
172.16.231.1
Menü: SETUP Port 0 r TCP/IP Mode r IP Bus Mode
r Master: Subnet IP
172.16.231.0
1
Die seriellen Geräte müssen ihre Daten mit einem eige-
nen Sicherungsprotokoll übertragen. Da die Com-Server
das Internet-Protokoll (IP) als Netzwerk-Übertragungsprotokoll
verwenden, können sie keine Datensicherung gewährleisten.
1
Da die Vermittlung der Daten vom Master an die
Slaves per Broadcast erfolgt, müssen alle Geräte, die ei-
nen Bus bilden sollen, dem gleichen Subnet angehören. D.h., die
Subnetmask und der Netzwerkteil der IP-Adresse müssen in al-
len Com-Servern identisch sein.
162
B
Meßgerät
Slave
Com-Server B
Com-Server C
172.16.231.36
172.16.231.89
r Slave: Master IP
r Slave: Master IP
172.16.231.1
172.16.231.1
Der IP-Bus-Mode
B
B
Meßgerät
Slave
Com-Server D
172.16.231.14
r Slave: Master IP
172.16.231.1
Meßgerät
Slave
