W&T
5.3

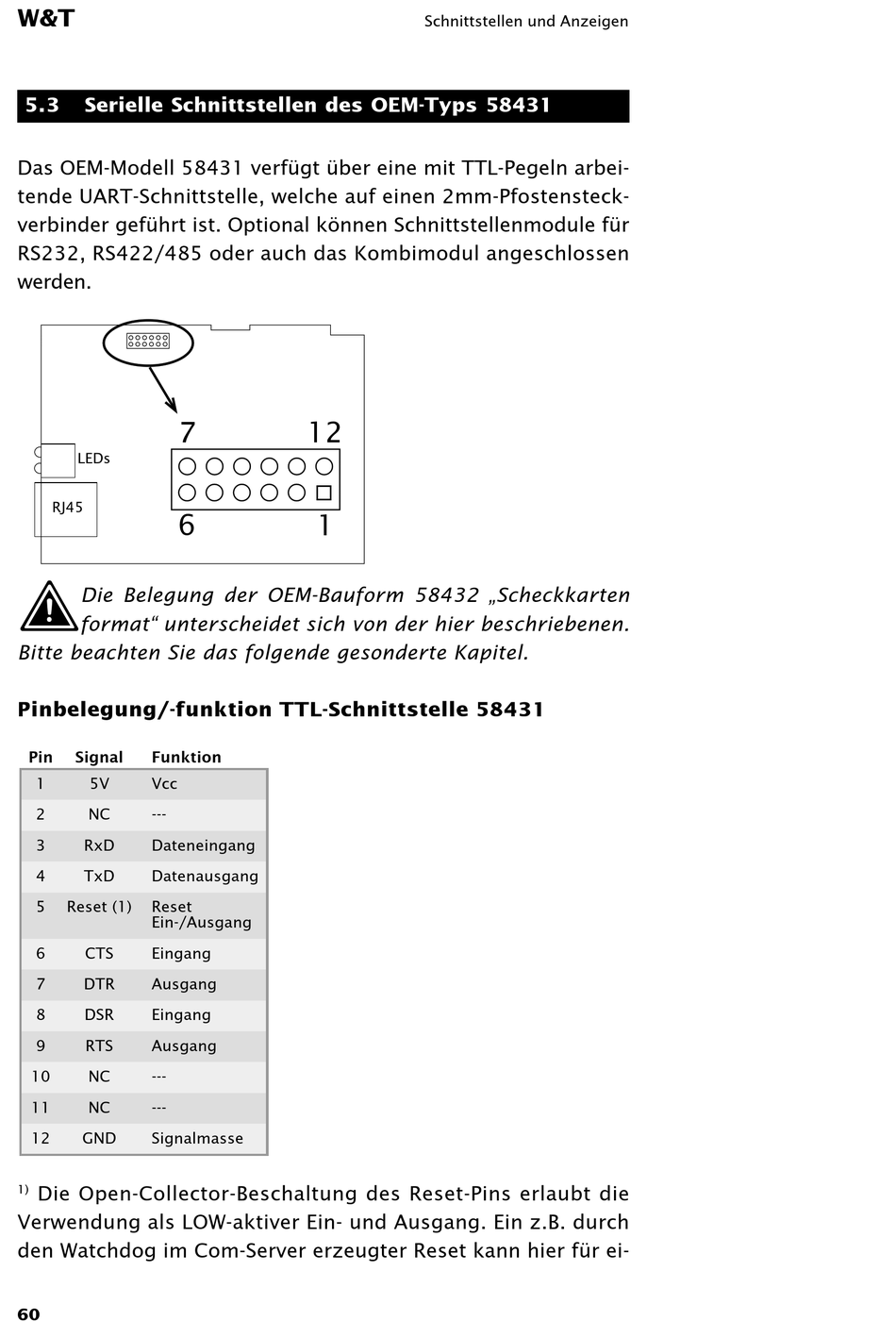

Serielle Schnittstellen des OEM-Typs 58431

Das OEM-Modell 58431 verfügt über eine mit TTL-Pegeln arbei-
tende UART-Schnittstelle, welche auf einen 2mm-Pfostensteck-
verbinder geführt ist. Optional können Schnittstellenmodule für
RS232, RS422/485 oder auch das Kombimodul angeschlossen
werden.
7
LEDs
RJ45
6
1
Die Belegung der OEM-Bauform 58432 „Scheckkarten
format" unterscheidet sich von der hier beschriebenen.
Bitte beachten Sie das folgende gesonderte Kapitel.
Pinbelegung/-funktion TTL-Schnittstelle 58431
Pin
Signal
Funktion
1
5V
Vcc
2
NC
---
3
RxD
Dateneingang
4
TxD
Datenausgang
5
Reset (1)
Reset
Ein-/Ausgang
6
CTS
Eingang
7
DTR
Ausgang
8
DSR
Eingang
9
RTS
Ausgang
10
NC
---
11
NC
---
12
GND
Signalmasse
1)
Die Open-Collector-Beschaltung des Reset-Pins erlaubt die
Verwendung als LOW-aktiver Ein- und Ausgang. Ein z.B. durch
den Watchdog im Com-Server erzeugter Reset kann hier für ei-
60
Schnittstellen und Anzeigen
12
