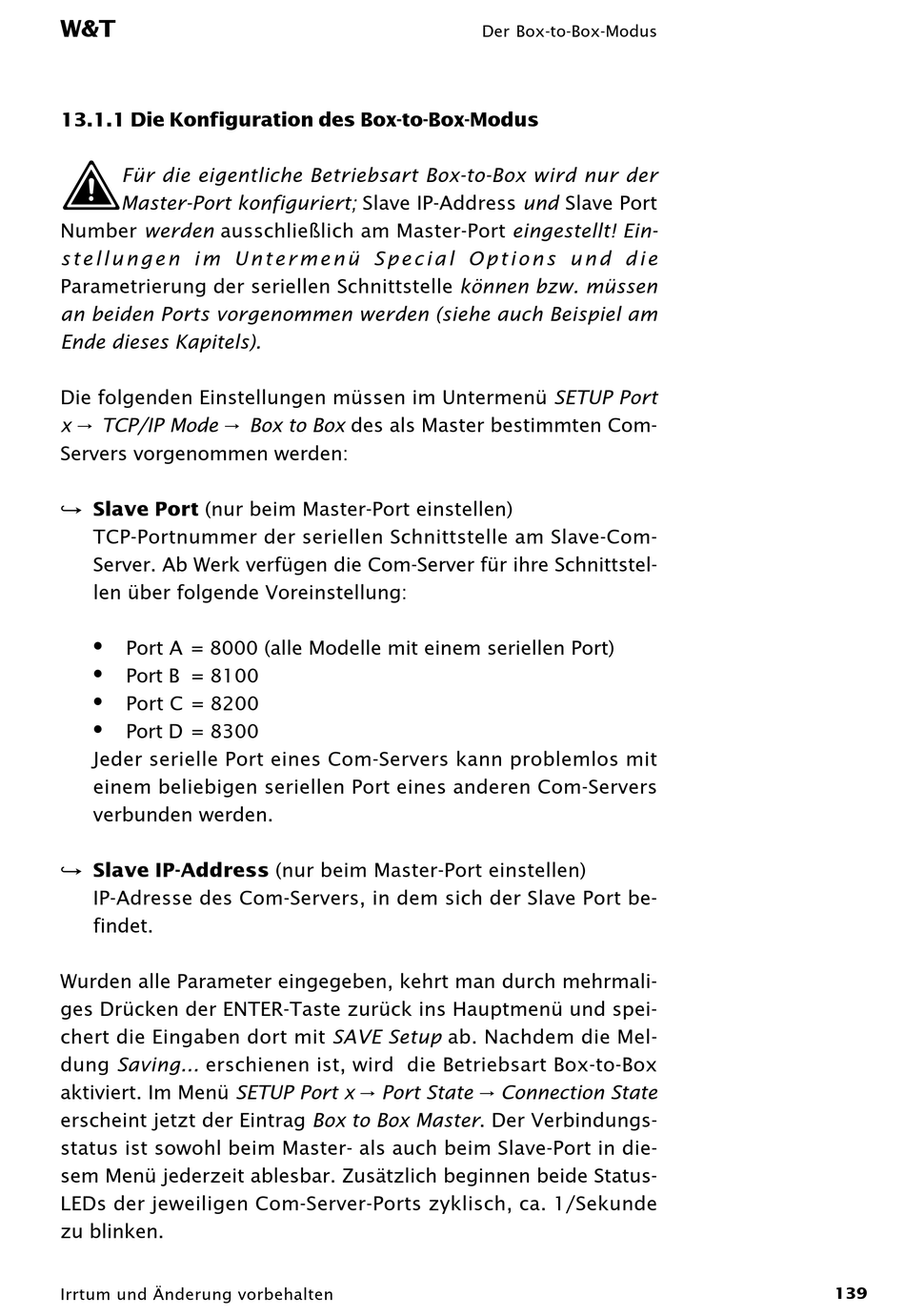

13.1.1 Die Konfiguration des Box-to-Box-Modus
1
Für die eigentliche Betriebsart Box-to-Box wird nur der
Master-Port konfiguriert; Slave IP-Address und Slave Port
Number werden ausschließlich am Master-Port eingestellt! Ein-
s t e l l u n g e n i m U n t e r m e n ü S p e c i a l O p t i o n s u n d d i e
Parametrierung der seriellen Schnittstelle können bzw. müssen
an beiden Ports vorgenommen werden (siehe auch Beispiel am
Ende dieses Kapitels).
Die folgenden Einstellungen müssen im Untermenü SETUP Port
x r TCP/IP Mode r Box to Box des als Master bestimmten Com-
Servers vorgenommen werden:
n Slave Port (nur beim Master-Port einstellen)
TCP-Portnummer der seriellen Schnittstelle am Slave-Com-
Server. Ab Werk verfügen die Com-Server für ihre Schnittstel-
len über folgende Voreinstellung:
•
Port A = 8000 (alle Modelle mit einem seriellen Port)
•
Port B = 8100
•
Port C = 8200
•
Port D = 8300
Jeder serielle Port eines Com-Servers kann problemlos mit
einem beliebigen seriellen Port eines anderen Com-Servers
verbunden werden.
n Slave IP-Address (nur beim Master-Port einstellen)
IP-Adresse des Com-Servers, in dem sich der Slave Port be-
findet.
Wurden alle Parameter eingegeben, kehrt man durch mehrmali-
ges Drücken der ENTER-Taste zurück ins Hauptmenü und spei-
chert die Eingaben dort mit SAVE Setup ab. Nachdem die Mel-
dung Saving... erschienen ist, wird die Betriebsart Box-to-Box
aktiviert. Im Menü SETUP Port x r Port State r Connection State
erscheint jetzt der Eintrag Box to Box Master. Der Verbindungs-
status ist sowohl beim Master- als auch beim Slave-Port in die-
sem Menü jederzeit ablesbar. Zusätzlich beginnen beide Status-
LEDs der jeweiligen Com-Server-Ports zyklisch, ca. 1/Sekunde
zu blinken.
Irrtum und Änderung vorbehalten
