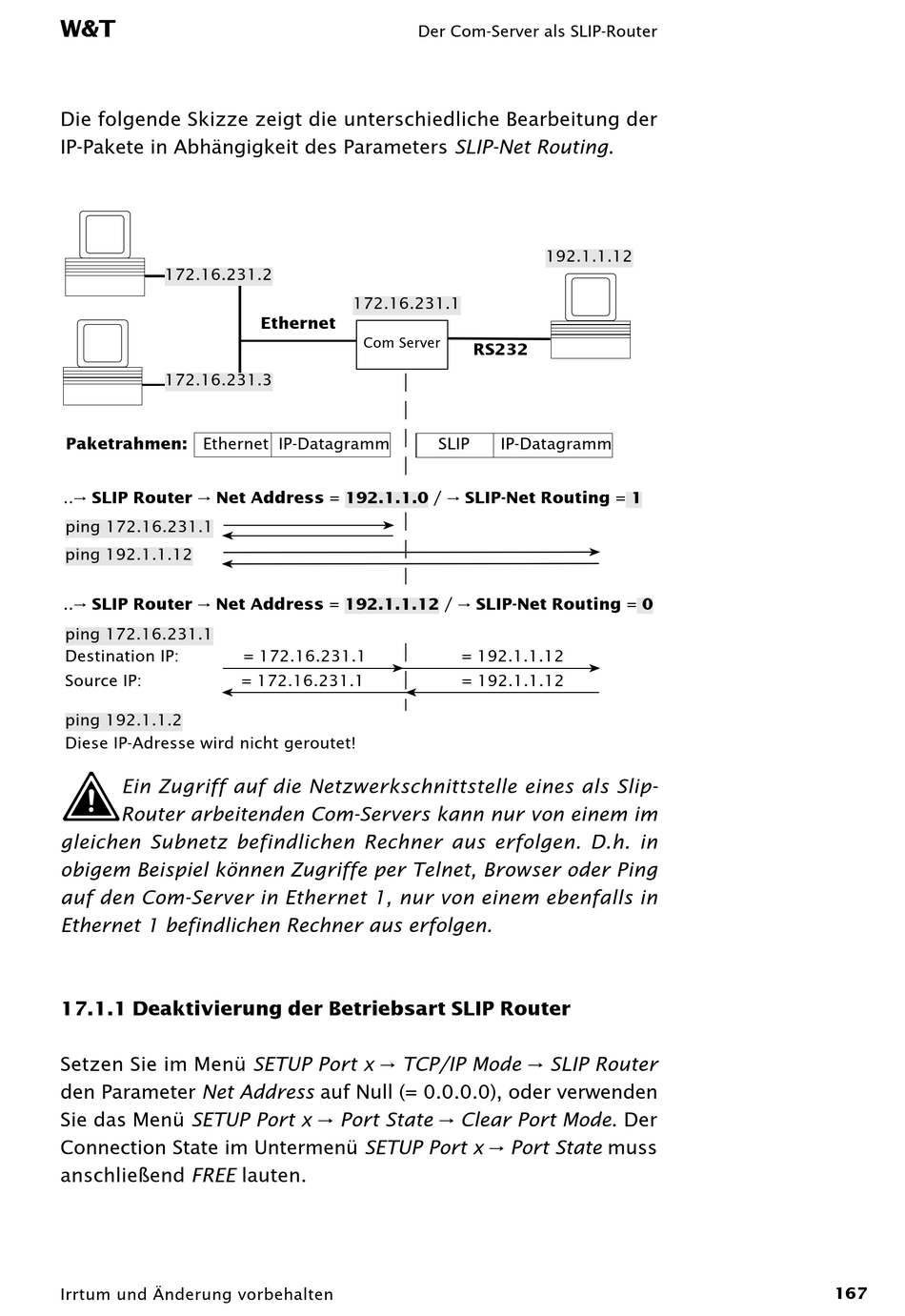

Die folgende Skizze zeigt die unterschiedliche Bearbeitung der
IP-Pakete in Abhängigkeit des Parameters SLIP-Net Routing.
172.16.231.2
172.16.231.3
Paketrahmen:
Ethernet IP-Datagramm
..r SLIP Router r Net Address = 192.1.1.0 / r SLIP-Net Routing = 1
ping 172.16.231.1
ping 192.1.1.12
..r SLIP Router r Net Address = 192.1.1.12 / r SLIP-Net Routing = 0
ping 172.16.231.1
Destination IP:
Source IP:
ping 192.1.1.2
Diese IP-Adresse wird nicht geroutet!
1
Ein Zugriff auf die Netzwerkschnittstelle eines als Slip-
Router arbeitenden Com-Servers kann nur von einem im
gleichen Subnetz befindlichen Rechner aus erfolgen. D.h. in
obigem Beispiel können Zugriffe per Telnet, Browser oder Ping
auf den Com-Server in Ethernet 1, nur von einem ebenfalls in
Ethernet 1 befindlichen Rechner aus erfolgen.
17.1.1 Deaktivierung der Betriebsart SLIP Router
Setzen Sie im Menü SETUP Port x r TCP/IP Mode r SLIP Router
den Parameter Net Address auf Null (= 0.0.0.0), oder verwenden
Sie das Menü SETUP Port x r Port State r Clear Port Mode. Der
Connection State im Untermenü SETUP Port x r Port State muss
anschließend FREE lauten.
Irrtum und Änderung vorbehalten
172.16.231.1
Ethernet
Com Server
= 172.16.231.1
= 172.16.231.1
Der Com-Server als SLIP-Router
192.1.1.12
RS232
SLIP
IP-Datagramm
= 192.1.1.12
= 192.1.1.12
167
