W&T

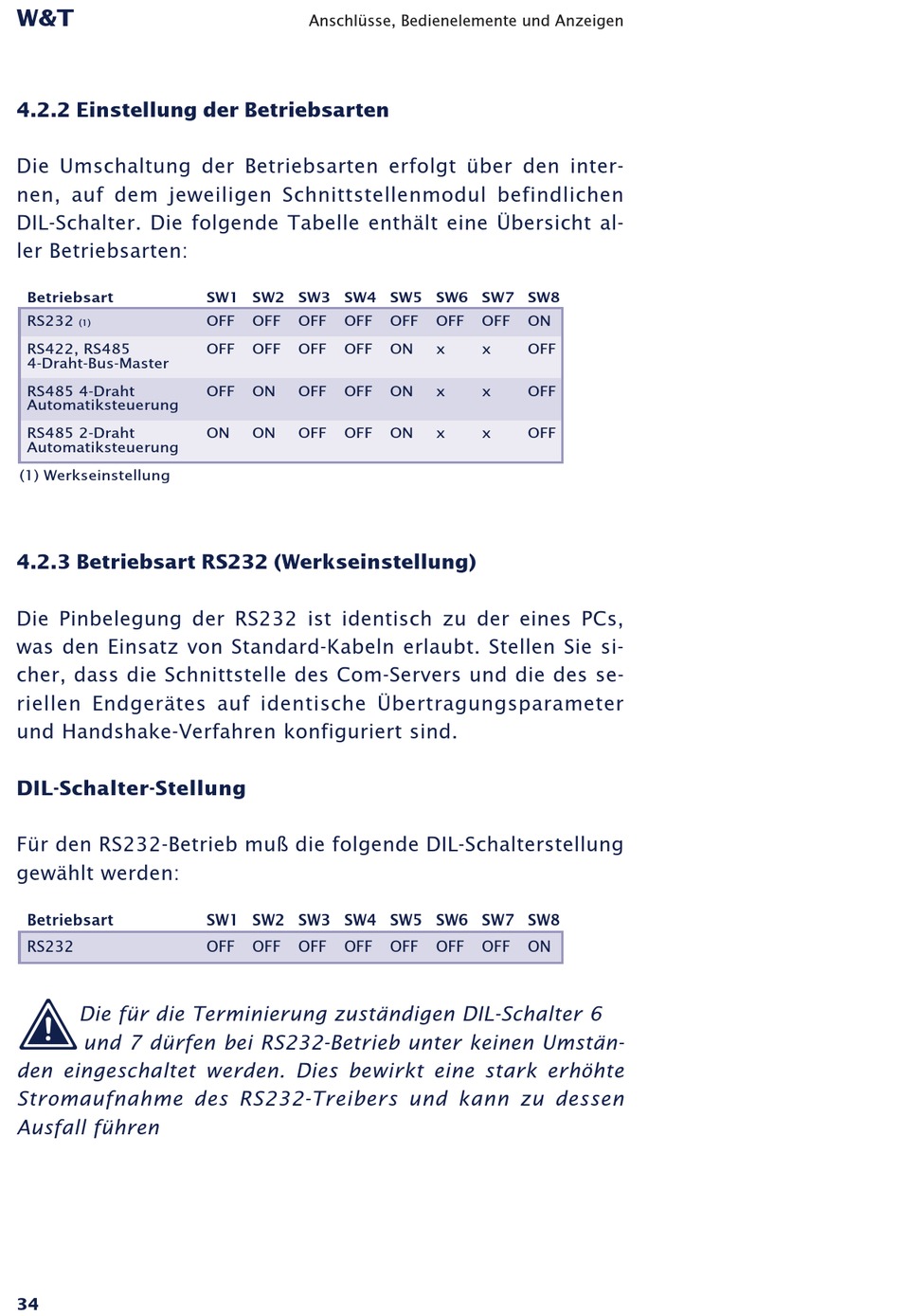

4.2.2 Einstellung der Betriebsarten
Die Umschaltung der Betriebsarten erfolgt über den inter-
nen, auf dem jeweiligen Schnittstellenmodul befindlichen
DIL-Schalter. Die folgende Tabelle enthält eine Übersicht al-
ler Betriebsarten:
Betriebsart
RS232
(1)
RS422, RS485
4-Draht-Bus-Master
RS485 4-Draht
Automatiksteuerung
RS485 2-Draht
Automatiksteuerung
(1) Werkseinstellung
4.2.3 Betriebsart RS232 (Werkseinstellung)
Die Pinbelegung der RS232 ist identisch zu der eines PCs,
was den Einsatz von Standard-Kabeln erlaubt. Stellen Sie si-
cher, dass die Schnittstelle des Com-Servers und die des se-
riellen Endgerätes auf identische Übertragungsparameter
und Handshake-Verfahren konfiguriert sind.
DIL-Schalter-Stellung
Für den RS232-Betrieb muß die folgende DIL-Schalterstellung
gewählt werden:
Betriebsart
RS232
1
Die für die Terminierung zuständigen DIL-Schalter 6
und 7 dürfen bei RS232-Betrieb unter keinen Umstän-
den eingeschaltet werden. Dies bewirkt eine stark erhöhte
Stromaufnahme des RS232-Treibers und kann zu dessen
Ausfall führen
34
Anschlüsse, Bedienelemente und Anzeigen
SW1
SW2
SW3
SW4
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
OFF
ON
ON
OFF
OFF
SW1
SW2
SW3
SW4
OFF
OFF
OFF
OFF
SW5
SW6
SW7
SW8
OFF
OFF
OFF
ON
ON
x
x
OFF
ON
x
x
OFF
ON
x
x
OFF
SW5
SW6
SW7
SW8
OFF
OFF
OFF
ON
