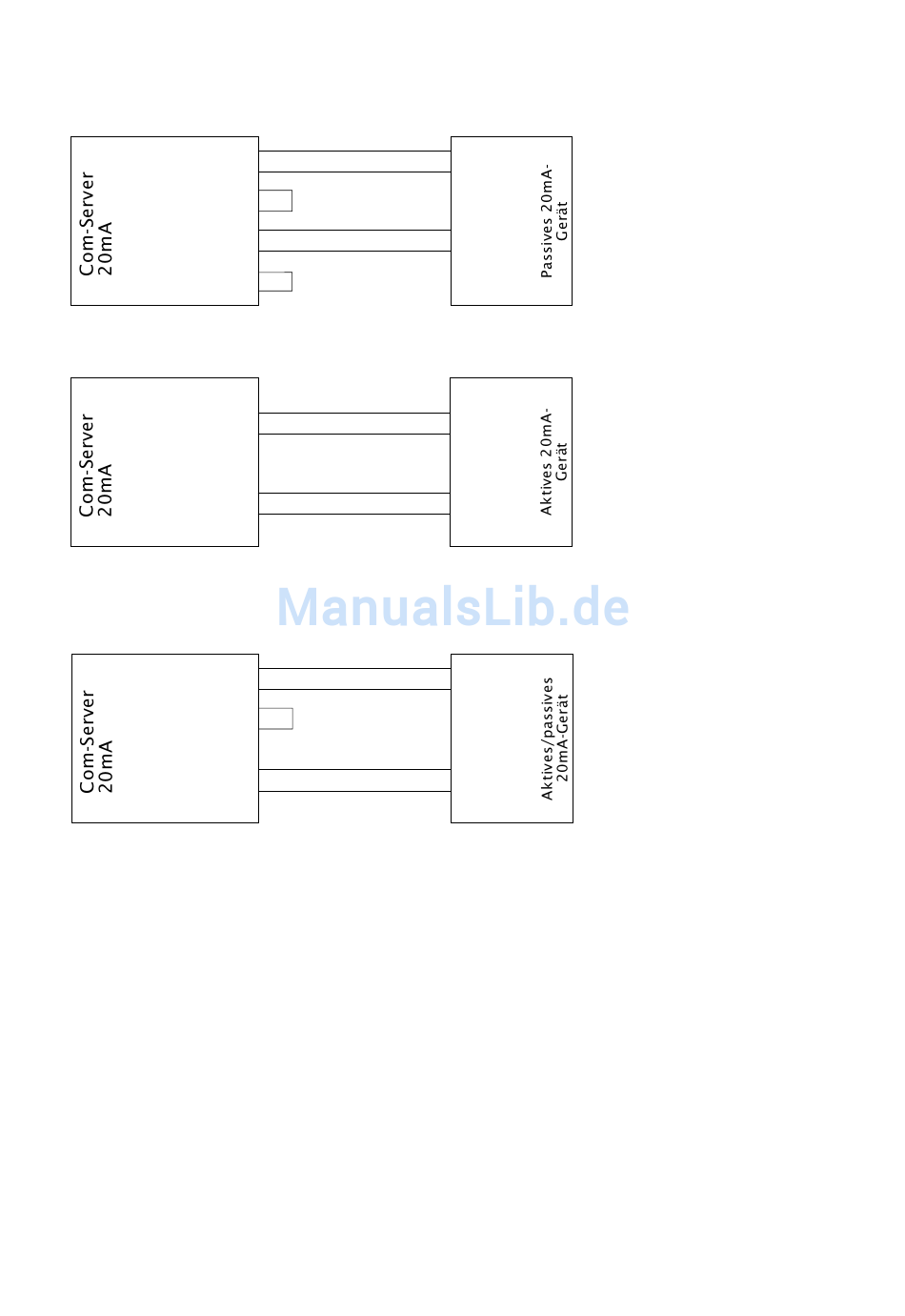

Com-Server Sende- und Empfangsschleife aktiv

Data Out 20mA
Data Out +
Data Out -
Data Out GND
Data In 20mA
Data In +
Data In -
Data In GND

Com-Server Sende- und Empfangsschleife passiv

Data Out 20mA
Data Out +
Data Out -
Data Out GND
Data In 20mA
Data In +
Data In -
Data In GND
Com-Server Sendeschleife aktiv,
Empfangsschleife passiv
Data Out 20mA
Data Out +
Data Out -
Data Out GND
Data In 20mA
Data In +
Data In -
Data In GND
Irrtum und Änderung vorbehalten
1
2
3
4
6
7
8
9
1
2
3
4
6
7
8
9
1
2
3
4
6
7
8
9
Schnittstellen und Anzeigen
RxD +
RxD -
TxD +
TxD -
RxD +
RxD -
TxD +
TxD -
RxD +
RxD -
TxD +
TxD -
