W&T
5.5
Die Schnittstellen des OEM-Com-Servers 58432
Die OEM-Bauform 58432 im Scheckkartenformat verfügt neben
einer mit TTL-Pegeln arbeitenden RS232-Schnittstelle auch über
ein Onboard-RS485-Businterface. Beide Schnittstellen liegen auf
dem mit Rundumkragen verriegelten 10poligen Pfostensteck-
verbinder X1. Die Umschaltung erfolgt über Lötbrücken auf der
Platinenunterseite.

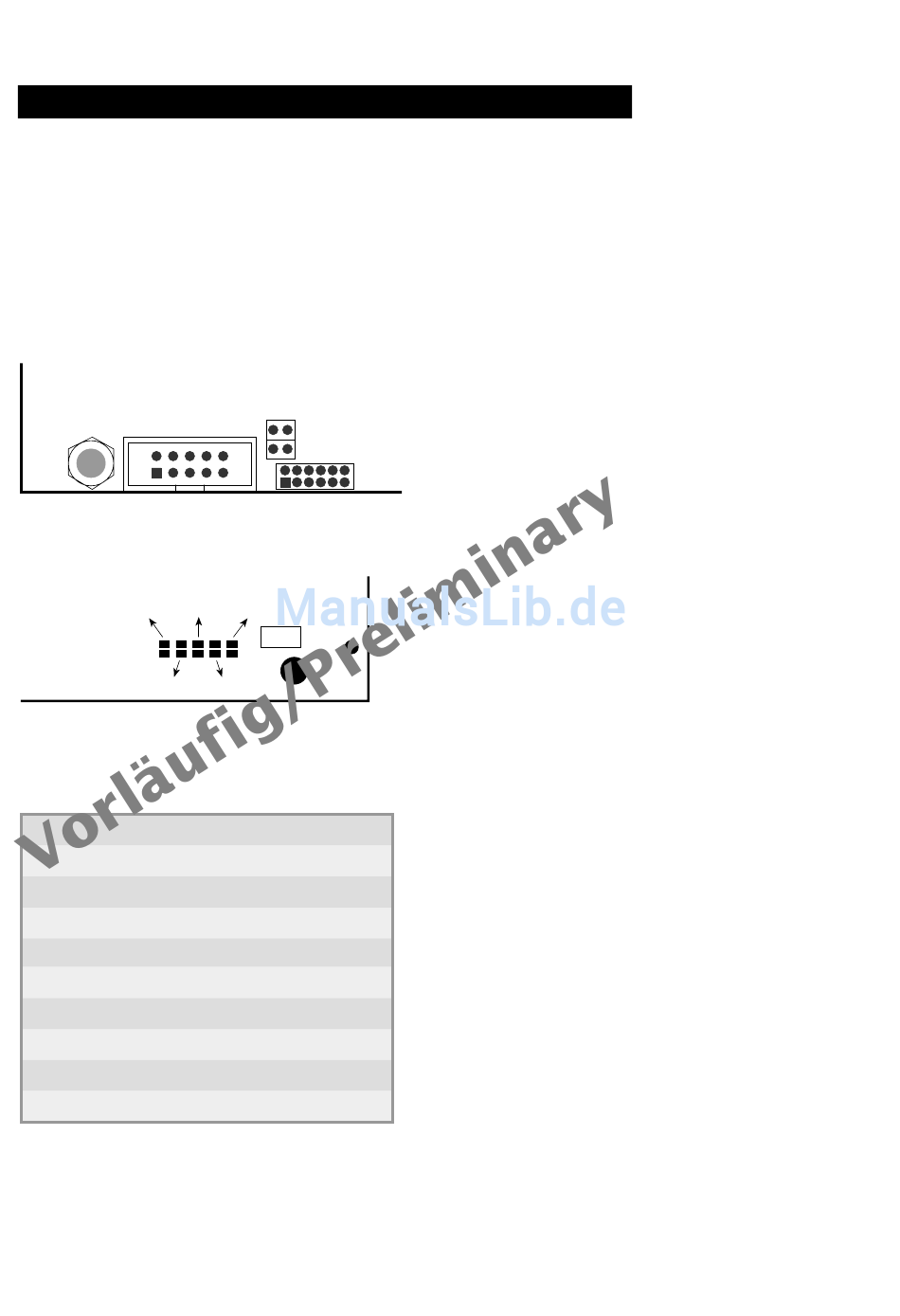

Platinenoberseite
X1
2
4
6
1
3
5
Platinenunterseite
LB8
LB7
LB5
Pinbelegung X1
Funktion
Pin
Signal
RS232-TTL
1
+5V/+24V
Versorgung
2
RxD
Eingang
3
TxD
Ausgang
4
RES/ (1)
Ein-/Ausgang
5
CTS
Eingang
6
DTR
Ausgang
7
DSR/A
Eingang
8
RTS/B
Ausgang
9
GND 24V
Versorgung
10
GND 5V
Versorgung
(1)
Die Open-Collector-Beschaltung des Reset-Pins erlaubt die
Verwendung als LOW-aktiver Ein- und Ausgang. Ein z.B. durch
den Watchdog im Com-Server erzeugter Reset kann hier für ei-
gene Zwecke abgegriffen werden. Das Anlegen eines GND-Pe-
gels für mindestens 100ms erzwingt einen Neustart des Com-
Servers.
64
RS485
Termination
ON/OFF
8
10
J4
J3
12
7
1
6
7
9
LB9
Fuse
LB6
Funktion
RS485
Versorgung
(RxD)
(TxD)
(Ein-/Ausgang)
(Eingang)
(Ausgang)
Bus A/-
Bus B/+
Versorgung
Versorgung
Schnittstellen und Anzeigen
