ALCATECH RC V3 Benutzerhandbuch Seite 44

Threshold
(Einstell-Bereich von -60 bis 0 dB)
Dieser Parameter definiert die Einsatzschwelle
der Regelung. Leise Passagen oder Stille am
Anfang oder Ende werden nicht verändert um den
Dynamikumfang des Titels nicht zu zerstören.
Auch ein unbeabsichtiges Hochregeln und Ver-
stärken des Rauschens bei diesen Stellen wird
hiermit vermieden.
Target
(Einstell-Bereich von -21 bis -3 dB)
Dies ist der vorgegebene Ziel-Ausgangspegel.
Die AGC versucht jeden Pegel, der lauter oder
leiser als der Threshold-Pegel ist, auf den Target-
Pegel anzuheben bzw. abzusenken.
Scope
(Einstell-Bereich von 0 bis 21 dB)
Dieser Wert legt die maximale Verstärkung bzw.
Dämpfung des Pegels und somit die "Intensität"
der Regelung fest. Liegt eine Pegelspitze z.B.
mehr als den eingestellten Scope-Wert über
Target, dann wird sie nur um diesen Scope-Wert
heruntergeregelt.
Attack
(Einstell-Bereich von 1 bis 500 ms)
Mit diesem Parameter wird die Ansprechzeit der
Regelung eingestellt. Pegelspitzen, die kürzer als
diese Zeit sind, werden von der AGC nicht be-
achtet.
Release
(Einstell-Bereich von 1 bis 500 ms)
Dieser Parameter legt fest wie schnell die Regel-
wirkung wieder abklingt bzw. wie lange es dauert
bis der normale Ausgangspegel wieder erreicht
ist.
Der Limiter ermöglicht auch die Begren-
zung von sehr kurzen Signalspitzen auf
die die AGC nicht ansprechen würde, da
die AGC-Ansprechzeit (Attack) weit über
Zeitwerten liegt, die eine Übersteuerung
oder Beschädigung nachfolgender Gerä-
te zur Folge haben könnten.
Limiter
(Einstell-Bereich von -18 bis 0 dB)
Der Limiter ist ein sehr schnell ansprechender
Pegelbegrenzer. Seine Aufgabe ist es, den Signal-
pegel nach oben zu begrenzen und somit die im
Signalweg folgenden Geräte wie externen Mixer,
Crossover, Endstufen und Lautsprecher vor Über-
steuerungen oder Überlastungen zu schützen.
Unterhalb des eingestellten Pegels bleibt der
Limiter ohne Wirkung.
Input, Output
(Einstell-Bereich von -12 bis +12 dB)
Mit diesen beiden Reglern kann eine lineare An-
passung des Eingangs- und Ausgangssignals
vorgenommen werden. Die beiden Balkenan-
zeigen stellen den Signalpegel vor und nach der
Regelung dar.

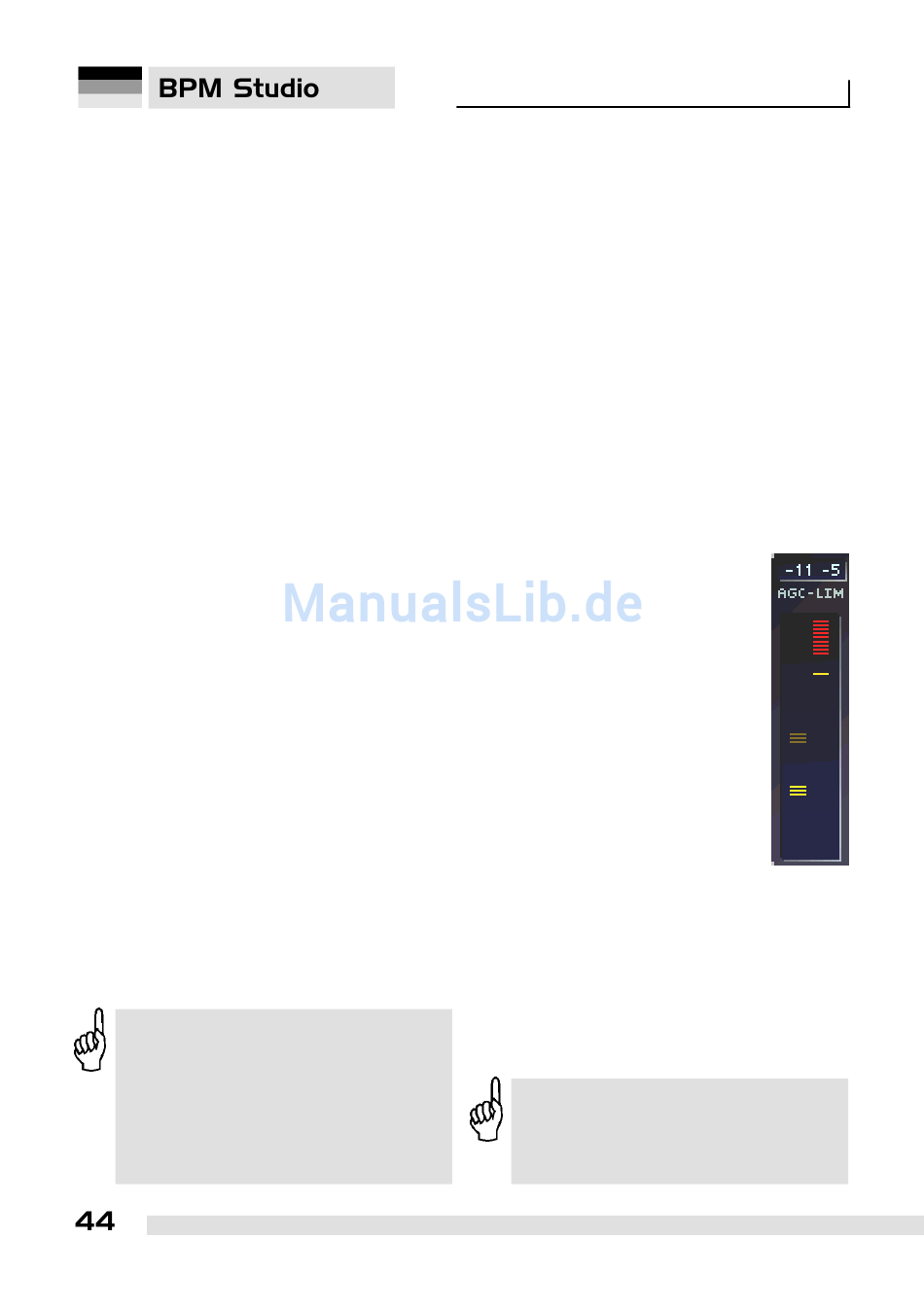

Anzeigen im AGC-Modul
Die Anzeige im AGC-Modul setzt
sich zusammen aus der Kompres-
sor-Anzeige (links) und der Limiter-
Anzeige (rechts). Befindet sich der
Verstärkungs-Indikator in der Mitte,
dann durchläuft das Signal das AGC-
Modul ohne Veränderung. Verschiebt
sich der Indikator unterhalb der Null-
position, dann ist das Eingangssignal
zu stark und wird entsprechend den
eingestellten Parametern gedämpft.
Analog hierzu signalisiert der Indika-
tor eine Signalverstärkung wenn er
sich oberhalb der Nullposition befin-
det.
Der rote Balken rechts oben zeigt
den Einsatzpegel des Limiters an. Der Spitzen-
wert des Signalpegels am Ausgang der AGC wird
durch die gelbe Markierung dargestellt. Solange
sich diese unterhalb des roten Balkens bewegt,
erfolgt keine Veränderung des Signals. Wenn die-
se Spitzenwertmarkierung den roten Balken be-
rührt, wird das Signal sofort auf den eingestell-
ten Maximalpegel begrenzt.
Die AGC arbeitet nur im Autofade-Mo-
dus. Auch wenn die AGC zugeschaltet
ist bleibt sie ohne Wirkung, wenn der
Autofade-Modus deaktiviert ist.
AGC
