RCP-2001 Beschreibung

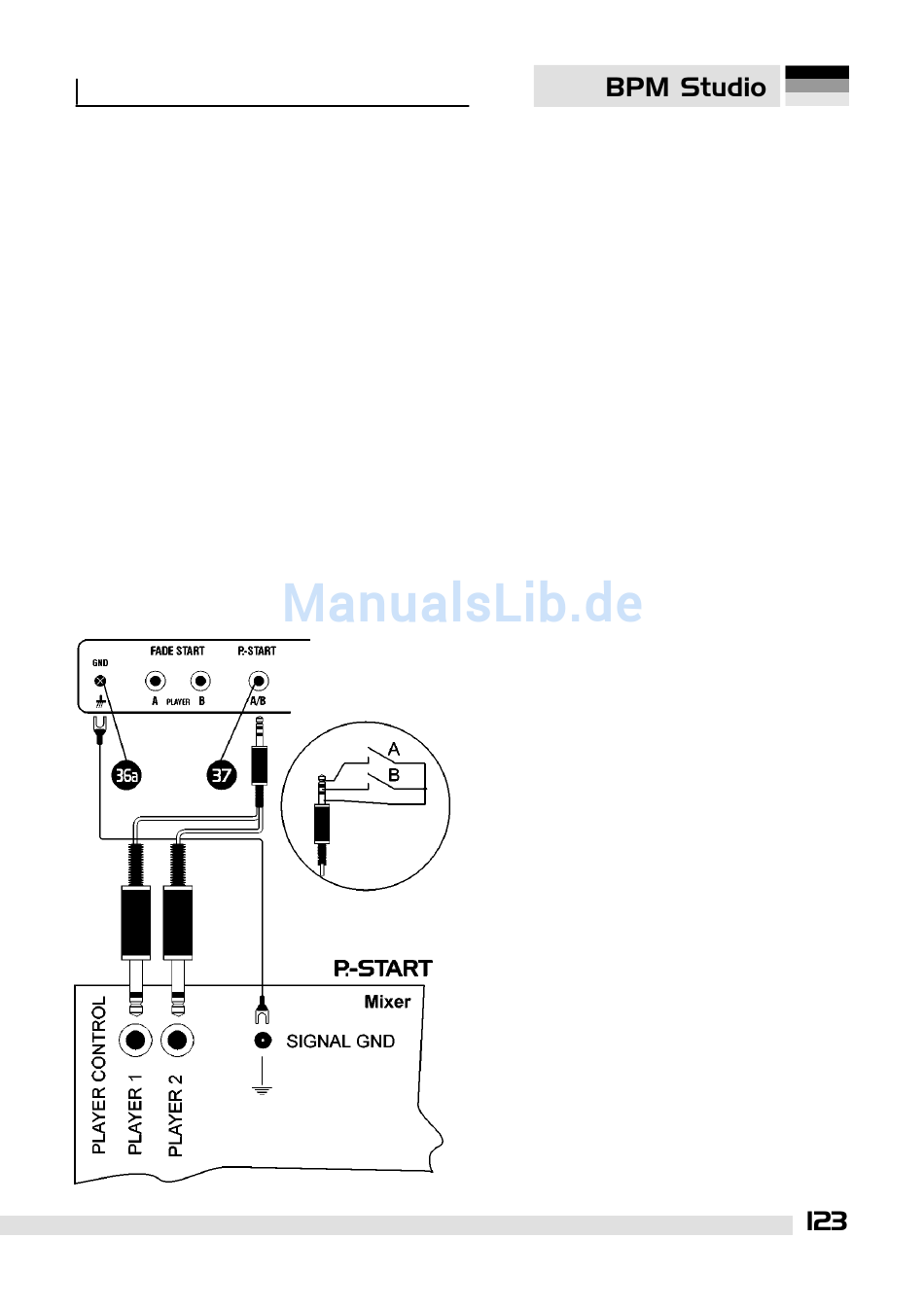

[37] Remote Start Eingang (P.-START)
Dieser Eingang arbeitet mit Mixern zusammen
die über eine Remote Start Funktion (bzw. Puls-
Star t) verfügen (z.B. einige Modelle von
Behringer). Beide Player werden über je einen
Kontakt gesteuert. Die Anschlüsse am Mixer sind
meinst als 6,3mm-Mono-Klinkenstecker ausge-
führt. Der Anschluß am BPM Studio Bedienteil
RCP-1001 under RCP-2001 erfolgt über einen
3,5 mm-Stereo-Klinkenstecker. Nutzen Sie des-
halb bitte einen handelsüblichen Adapter von 3,5
mm-Stereo-Klinke auf 6,3mm-Mono-Klinke. Der
Remote Start Eingang muß in den Programm-
optionen ausgewählt werden (Registerkarte
"Remote Control", Checkbox "Puls Start"). An-
schließend können Sie Fader-Start und Fader-
Stop getrennt aktivieren.
Funktionsweise:
Durch Schließen des Kontaktes A wird der Player
A gestartet, durch erneutes Schließen des Kon-
taktes wieder gestoppt. Gleiches gilt für Player B
und Kontakt B.
[38] Anschlußbuchse für das seriel-
le Kabel
Verbinden Sie über diesen Steckverbinder (9-
polig, Sub-D) das Bedienteil über ein serielles
Kabel mit dem PC. Die maximale Kabellänge
beträgt 15 m, Es wird jedoch empfohlen, nicht
mehr als 10 m einzusetzen.
Eine weitere Anschlußbuchse für die Stromver-
sorgung und die serielle Verbindung befindet sich
an der linken Gehäuseseite. Dies ermöglicht es,
das Bedienteil auch als Tischgerät einzusetzen
ohne störende Steckverbindungen an der Geräte-
rückseite. Hierfür benötigen Sie ein spezielles
Kabel, welches auf Anfrage bei einem ALCATech
Händler oder bei ALCATech direkt erhältlich ist.
[39] Anschlußbuchse für das Netzteil
Schließen Sie an dieser Buchse das mitgeliefer-
te Netzteil an (12V, 1A mindestens).
