Anbringen der Motorleistungsleitung

Verletzungsrisiko aufgrund einer falschen Leitungsverbindung

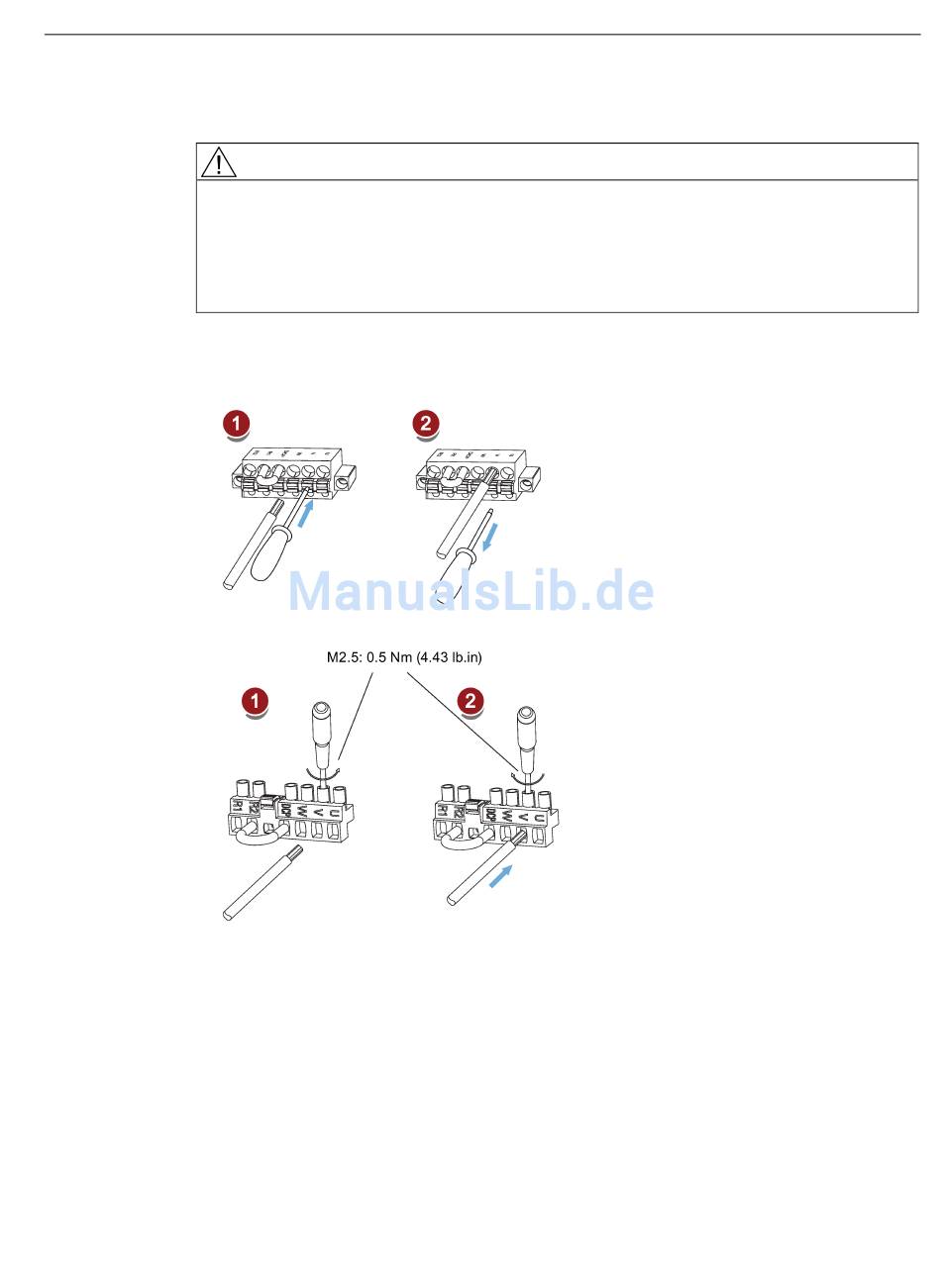

Beim Anbringen der Motorleistungsleitung an einem Motorleistungsstecker, der nicht am
Antrieb befestigt ist, kann es zu Verletzungen der Finger kommen.
• Sicherstellen, dass zunächst der Motorleistungsstecker am Antrieb befestigt wird, und
200-V-Ausführung
● Für FSA und FSB
● Für FSC und FSD
400-V-Ausführung
● Für FSAA und FSA
Die Motorleistungsleitung kann mit demselben Anschlussverfahren wie die Antriebe der
200-V-Ausführung der Baugröße FSC und FSD angebracht werden.
● Für FSB und FSC
Die FSB- und FSC-Servoantriebe sind mit Klemmenleisten zum Anschließen der
Motorleistung versehen. Die Motorleistungsleitung kann mit den M4-Schrauben
(Anziehdrehmoment: 2,25 Nm) an den Servoantrieben fixiert werden.
SINAMICS V90, SIMOTICS S-1FL6
Betriebsanleitung, 09/2016, A5E36617825-002
VORSICHT
anschließend die Motorleistungsleitung am Anschluss anbringen.
4.2 Verdrahtung des Hauptstromkreises
Anschließen
