TS Mischer

Pitch-, Roll- und Nickmischer
Dieses Untermenü ist bei Wahl von „1 (Taumelscheiben­)
Servo" in den Grundeinstellungen des Modells ausge­
blendet.

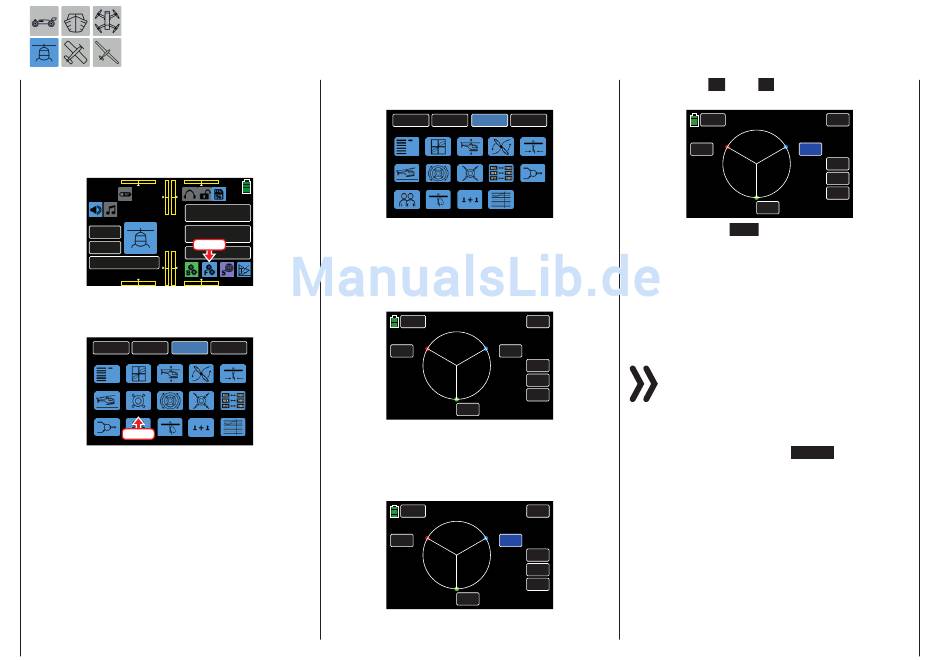

Tippen Sie ggf. in der Grundanzeige des Senders mit
einem Finger oder dem mitgelieferten Stift auf das mit
„F" gekennzeichnete „Zahnrad"-Symbol:
000%
000:00.0
000 000
mz
000:00.0
0:01:23
Antippen
M - 3
000 000
PHASE 1
Starlet
AKKUZEIT 00: 01: 23
000
Das Display wechselt zur Anzeige des „blauen" Funk-
tionsmenüs. Tippen Sie hier auf den Menüpunkt
» TS-MIX«:
RÜCK BASIS FUNKTION
PHASE DR/EXPO PITCHK GAS K
GAS-AR TS-MIX TS LIM HELI-MIX
Antippen
FR. MIX L/S PIT>>HECK LOG.SW
In den Grundeinstellungen haben Sie im Display
„Taumelscheibe" festgelegt, wie viele Servos für die
Pitch-Steuerung in Ihrem Helikopter zuständig sind.
Mit dieser Festlegung werden automatisch die jeweils
nötigen Mischer für die Taumelscheibenfunktionen
„Rollen", „Nicken" und „Pitch" aktiviert, sodass Sie
selbst keine weiteren Mischer definieren müssen.
Bei Hubschraubermodellen, die mit nur einem se-
paraten Pitchservo angesteuert werden, ist dieser
Menüpunkt »TS-MIX« dagegen überflüssig, da die
insgesamt drei Taumelscheibenservos für „Pitch",
„Nicken" und „Rollen" software seitig getrennt vonei-
nander – also mischerlos – betrieben werden. Konse-
172 Funktionsmenü | Helikoptermodelle - TS Mischer
quenterweise wird dieser Menüpunkt »TS-MIX« dann
bei Wahl von „1 SERVO" auch ausgeblendet:
000%
4.2V
Bei allen anderen Taumelscheibenanlenkungen mit
2 ... 4 Pitchservos sind die Mischanteile und Misch-
richtungen standardmäßig, wie beispielhaft anhand
der folgenden Displays eines Helikopters des Taumel-
scheibentyps „3Sv 120° (Roll)" dargestellt, mit jeweils
000
+61 % voreingestellt ...
PITCH
SYSTEM
+061%
GYRO/REG
GAS MIX
... und können bei Bedarf zwischen -100 % und
SEQU.
+100 % variiert werden.
Tippen Sie dazu – wie inzwischen wohl schon ge-
wohnt – auf das Wertefeld des zu verändernden Mi-
schers, z. B.:
PITCH
+061%
Im blauen und somit aktiven Wertefeld verändern Sie
nun durch Antippen der am rechten Displayrand plat-
RÜCK BASIS FUNKTION SYSTEM
PHASE DR/EXPO PITCHK GAS K GYRO/REG
GAS-AR TS LIM HELI-MIX GAS MIX FR. MIX
L/S PIT>>HECK LOG.SW SEQU.
RÜCK Sv
TS-MIX
ROLL
+061%
+
RES
–
NICK +061%
RÜCK TS-MIX Sv
ROLL
+061%
+
RES
–
NICK
+061%
zierten Tasten + oder – den aktuellen Wert nach
Bedarf, beispielsweise:
RÜCK TS-MIX
PITCH ROLL
+061% +067%
NICK +061%
Antippen der Taste RES setzt einen veränderten Wert
in einem blauen und somit aktivem Wertefeld wieder
auf den Standardwert zurück.
Sollte die Taumelscheibenansteuerung („Pitch", „Rol-
len" und „Nicken") nicht ordnungsgemäß den Steu-
erknüppeln folgen, so verändern Sie zunächst die
Misch richtungen („+" bzw. „-"), bevor Sie versuchen,
die Servodrehrichtungen anzupassen.
Hinweis
Achten Sie darauf, dass bei einer Veränderung
der Mischwerte die Servos nicht mechanisch auf­
laufen.
Nach dem Abschluss Ihrer Einstellungen verlassen Sie
dieses Untermenü wieder in Richtung „Menüauswahl"
mit einem Antippen der Taste RÜCK
Display.
Sv
+
RES
–
links oben im
