Inhaltszusammenfassung für GRAUPNER Hilfe mz-32 HoTT

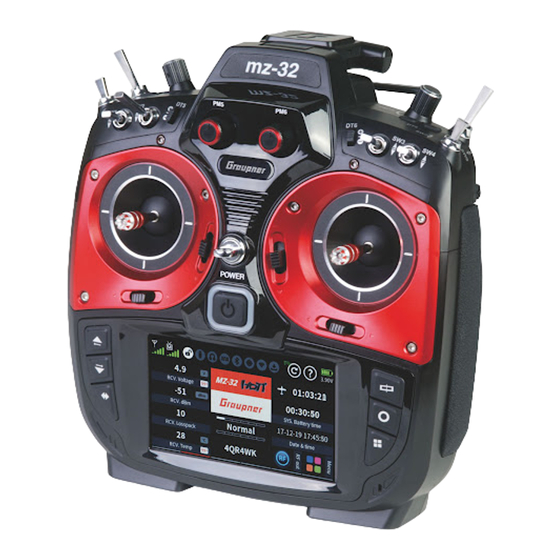

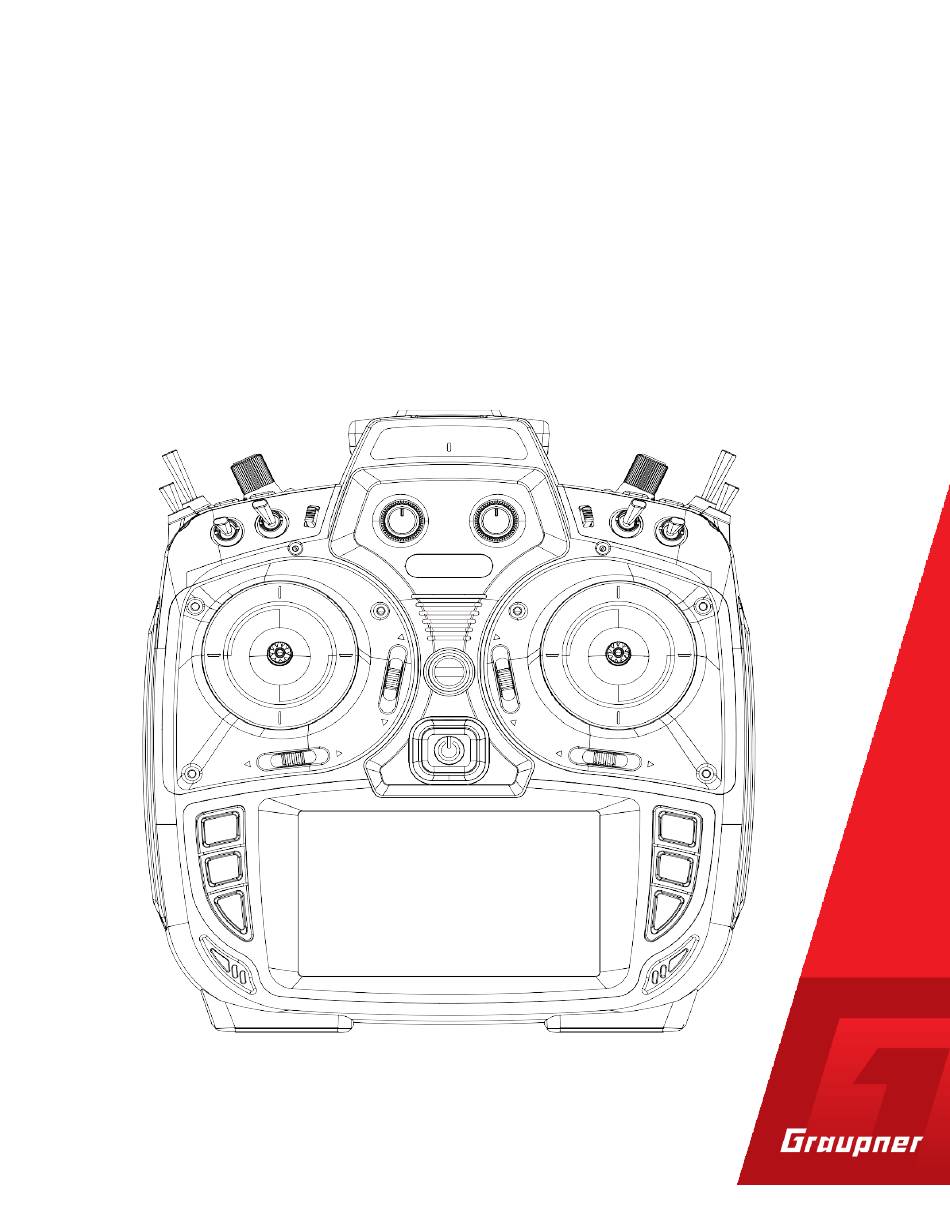

- Seite 1 Hilfe Referenzhandbuch mz-32 HoTT 32-Kanal-2,4-GHz-Sender P / N. S1024, S1024.77...
-
Seite 2: Inhaltsverzeichnis
Graupner mz-32-Hilfe-Referenzhandbuch INHALTSVERZEICHNIS MAIN SCREEN WIDGETS ......................... 4 BASE Menü ............................5 MODEL LIST ............................5 MODEL LISTE DETAIL ........................... 5 NEUES MODELL ............................5 MODELLTYP ............................6 RF SET .......... - Seite 3 Graupner mz-32-Hilfe-Referenzhandbuch FREE MIXERS DETAIL ........................25 DUAL MIXER ........................... 25 RING LIMITER ........................... 26 RING LIMITER DETAIL ........................26 Nur MIX CHANNEL .......................... 27 CHANNEL SEQUENCER ........................27 SPECIAL Menü...
-
Seite 4: Main Screen Widgets
Graupner mz-32-Hilfe-Referenzhandbuch MAIN SCREEN WIDGETS Der mz-32 Home-Bildschirm ist um Widgets gestaltet. Es gibt insgesamt 6 Decks, die mit Widgets gestaltet werden kann. Jedes Widget passt in einen 1, 2 oder 4 Präsentationsblock. Die Navigation zwischen den Decks mit den Pfeiltasten erfolgt (2 obere Tasten links auf dem Bildschirm) oder Sie können Ihre eigenen... -
Seite 5: Base Menü
Graupner mz-32-Hilfe-Referenzhandbuch BASE-Menü MODEL LISTE Im Menü-Modell-Liste können Sie ein neues Modell erstellen oder auswählen und eine vorhandenen laden. Um ein neues Modell zu erstellen, tippen Sie auf die Zahl neben dem Modellnamen. Eine Auswahl Symbolleiste mit den verfügbaren Optionen anzuzeigen. -
Seite 6: Modelltyp
Graupner mz-32-Hilfe-Referenzhandbuch erhöht. Eine Auswahl der Vorderseite bewirkt, dass der Gaskanal zu verringern, wenn die Drosselklappensteuerung erhöht wird. Tippen Sie auf dem Stick-Modus die Stick-Modus-Konfiguration zu ändern. Wenn Sie fertig tippen Sie auf die Schaltfläche Erstellen und Übernehmen, die das Modell schaffen und das Radio neu zu initialisieren, das neue Modell zu laden. -
Seite 7: Rf Set
Graupner mz-32-Hilfe-Referenzhandbuch RF SET Im RF Menü finden Sie alle RF und Telemetrie-Kommunikation zwischen dem Radio und Empfänger sowie verbindlich Ihrem Modell an das Radio verwalten. BINDUNG Sie können auf die mz-32 insgesamt 4 Empfänger binden. Der Bindungsprozess erfordert, dass Sie den Empfänger in bind-Modus zu versetzen, die durch Drücken der SET-Taste auf dem Empfänger durchgeführt werden kann. - Seite 8 RF Transmit Standard ist ausgeschaltet. die off-Feld tippen, wird die RF einschalten. Wenn kein Empfänger gefunden wird, das Funkgerät einen Fehler ertönen und das Graupner Front-Logo in blau blinken. Auto RF On dieses Feld Einstellung auf die RF sofort aktivieren, nachdem das Modell beim Start des RF-Ein / Aus-Dialog angezeigt geladen wird umgangen, wenn das Auto RF auf Aus geschaltet wird.
-
Seite 9: Servo Set
Graupner mz-32-Hilfe-Referenzhandbuch Telemetry Geschwindigkeit In Situationen, in denen zum Beispiel zwei Flugzeugmodelle sind etwa in unmittelbarer Nähe zu einem anderen durch zwei getrennte Sender gesteuert betrieben werden, können Sie den Telemetrie Rückkanal eines der Modelle zu verringern oder zu beseitigen wählen um mögliche Störungen zu vermeiden. -
Seite 10: Steuer Set
Graupner mz-32-Hilfe-Referenzhandbuch Limit: legt die maximale Servo Ablenkung auf einen Wert, wo der Servo bindet nicht mechanisch. B04S2 CONTROL-SET Im Menü Control Sets können Sie die Bedienelemente wie Schalter, Regler und Schalter eingestellt, die jeden Kanal aktivieren und betreiben. Wenn Ihr Modell der Einrichtung, ordnet das System automatisch steuert je nach Modell-Setup. -
Seite 11: Trim Set
Graupner mz-32-Hilfe-Referenzhandbuch B06S2 TRIM SET Im Menü Trim Set können Sie das Trimmverhalten für jede Ihrer Ordnungen festlegen, können Sie die optimale Konfiguration für Ihre Trimmeinstellungen geben. Sie können für jede Ihrer Flugsteuerungen bis zu 8 verschiedene Ordnungen haben. Um einen neuen Trimm hinzuzufügen, tippen Sie auf eine Zahl in der Nummernspalte, um die... -
Seite 12: Dual Rate Expo
Graupner mz-32-Hilfe-Referenzhandbuch DUAL RATE EXPO Der D / R Expo Menü können Sie für jede Steuerfläche Steuerraten und exponentiell einzurichten. Sie können bis zu 8 verschiedene Steuersätze haben, wobei jeder vier verschiedene Zustandswerte aufweist. Um eine weitere Rate hinzuzufügen, tippen Sie auf eine Zahl in der Nummernspalte, um die Auswahl Symbolleiste aufzurufen, und tippen Sie auf das Symbol +. -
Seite 13: Switch Set
Graupner mz-32-Hilfe-Referenzhandbuch SWITCH SET Im Schaltereinstellungsmenü können Sie den Schaltpunkt für Kontrollen, Schieber und Schalter eingestellt, die für die Aktivierung mischt und Kontrollen verwendet werden können, wenn eine logische Steuerung verwendet wird. Es ermöglicht Ihnen auch die Trimstufen und Geschwindigkeit für die digitale Trimmung einstellen, die mit Steuerflächen wie Quer- und Höhenruder verwendet werden. -
Seite 14: Timers Set Details
Graupner mz-32-Hilfe-Referenzhandbuch TIMERS SET DETAILS Im Timer Detail-Menü können Sie alle Details für Ihren Timer eingestellt. Laufzeit - Zeigt die Gesamtzeit der Timer läuft. Sie können die Zeit entweder auf dem Laufzeit - Zeigt die Gesamtzeit der Timer läuft. Sie können die Zeit entweder auf dem Laufzeit - Zeigt die Gesamtzeit der Timer läuft. -
Seite 15: Ausfallsicher
Graupner mz-32-Hilfe-Referenzhandbuch AUSFALLSICHER Im Fail-Safe-Menü können Sie Setup die Positionen Ihrer Flugsteuerungen, falls die Empfänger verlieren den Kontakt mit dem Radio. Neben jedem Kanal gibt es die Option, den Failsafe wie folgt festzulegen: Halt - wird die aktuelle Steuerposition halten. -
Seite 16: Trim View
Graupner mz-32-Hilfe-Referenzhandbuch Wenn die Verzögerungskontrollkästchen markiert ist, servo Bewegungen werden mit der Verzögerung verzögert werden, wie es in dem Verzögerungsfeld angegeben. Sie können Servobewegungen zwischen 0,5 und 3 Sekunden verzögern. Um Servo Tests zu starten, tippen Sie auf das Startfeld. -
Seite 17: Function Menü
Graupner mz-32-Hilfe-Referenzhandbuch FUNCTION Menü PHASE SET Mit Phasen können Sie wählbare benutzerdefinierte Einstellungen für spezielle Bedürfnisse / Konfigurationen erstellen, während Ihr Modell arbeitet. Eine Phase mit der höheren Zahl, wie in der Spalte Pri angezeigt wird, hat Vorrang vor einer niedrigen numerierten Phase. Tippen Sie auf Hinzufügen einer Phase durch Tippen auf die Zahl links von der Phasennamen. -
Seite 18: No Delay Ch
Graupner mz-32-Hilfe-Referenzhandbuch Tippen auf dem Trim-Feld für eine Steuerfläche wird die Werkzeugleiste, wo der Trimmwert für jede Phase aktivieren kann zugeordnet werden. Stellen Sie sicher, dass Sie die Phase haben aktiv, für die Sie einen neuen Wert eingeben möchten. NO DELAY CH Im Menü... -
Seite 19: Wing Tail
Graupner mz-32-Hilfe-Referenzhandbuch Sie können einen Schalter (input control) zuweisen durch Antippen des entsprechenden Feldes Ctrl eine Mischung oder Steuerfläche Einstellung zu aktivieren. Die Werte in den Feldern A und Rate Rate B werden den Betrag der Auslenkung für die Steuerfläche in der Mischung bestimmen. -
Seite 20: Differential
Graupner mz-32-Hilfe-Referenzhandbuch Das Tippen auf dem Kettenglied Symbol verknüpfen Rate A und Rate B für die gleichzeitige Änderung der Werte. Sie können eine für den Aufzug / Flap und Fahrstuhl / Aileron Mischungen festen Offset eingestellt, dass die Steuerfläche in dem Moment biegt sich der Aufzug die Offset-Position erreicht hat. -
Seite 21: Air Brake Detail
Graupner mz-32-Hilfe-Referenzhandbuch AIR BRAKE DETAIL Einstellung (pitch) ändert sich aufgrund der Oberflächen Auslenkungen Kontrolle kann mit einem positiven oder negativen Höhenruderauslenkung kompensiert werden müssen. Tippen Sie auf das Andere Menüauswahl (Detailabschnitt) Zugriff auf die müssen. Tippen Sie auf das Andere Menüauswahl (Detailabschnitt) Zugriff auf die müssen. -
Seite 22: Throttle Curve
Graupner mz-32-Hilfe-Referenzhandbuch THROTTLE CURVE Hinweis: Die gleichen Einstellungen können durch Auswahl Basis zugegriffen werden - Steuersatzes und Klopfen auf Gas-Detail. Änderungen können in jedem Abschnitt vorgenommen werden. Die Gaskurve Einstellungen können Sie ein Drosselverhalten auf der Grundlage Ihrer Präferenzen erstellen. Die Standardeinstellung ist linear (Doppelpunkt), der Kanalausgang erhöht / verringert, indem gleiche Mengen über den... -
Seite 23: Swash Mischer
Graupner mz-32-Hilfe-Referenzhandbuch Auf der Registerkarte können Sie die Kurve gesetzt global oder Flugphase abhängig. F10S1 SWASH MISCHER Im Swashplate Mixer-Menü können Sie die Mischungsverhältnisse für Nick-, Wank- und Nick einzustellen. Dies kann notwendig sein, wenn die Taumelscheibenanlenkung zusätzliche Anpassungen benötigt. -
Seite 24: Heli Mischer Detail
Graupner mz-32-Hilfe-Referenzhandbuch HELI MISCHER DETAIL Im Detailmenü Heli Mixer, können Sie die Werte für den aktiven Mix eingestellt. Die Werte in den Feldern A und Rate Rate B werden den Betrag der Ablenkung für den aktiven Kanal in der Mischung bestimmen. -
Seite 25: Free Mixers Detail
Graupner mz-32-Hilfe-Referenzhandbuch FREE MIXERS DETAIL Tippen Sie auf der Anderen Menüauswahl die Grundwert für den Mischer einzustellen. Tippen Sie auf das Symbol Gruppe wird die Gruppe Einstellung zwischen globalen und phasenabhängigen wechseln. Tippen Sie auf das Aktionssymbol wird aktiviert oder den Mixer de-aktivieren oder einen Schalter (Input Control) zuweisen, indem Sie auf das Kontrollfeld tippen, die die Select Input Control Bildschirm aktiviert. -
Seite 26: Ring Limiter
Graupner mz-32-Hilfe-Referenzhandbuch Tippen Sie auf das Symbol Bearbeiten (Stift) den Mixer Namen zu bearbeiten. Die Bearbeiten-Symbolleiste hat auch Optionen zu löschen (Papierkorb) einen Mischer und ändern ihre Sortierreihenfolge (nach oben und unten Pfeilsymbole). Tippen Sie auf Eingabe Symbol (Häkchen), um die Änderungen abzuschließen. -
Seite 27: Nur Mix Channel
Graupner mz-32-Hilfe-Referenzhandbuch MIX NUR CHANNEL Der Mix Nur Kanal-Menü können Sie einen virtuellen Kanal bezeichnen, die nur zur Steuerung einer Mischung verwendet wird, ohne dass der Kanal für die Ausgabe zu verlieren. Wenn beispielsweise ein Schalter (Input Control) zuweisen Kanal 8 als Master zum Aktivieren eines Mischereingang. -
Seite 28: Special Menü
Graupner mz-32-Hilfe-Referenzhandbuch SPECIAL Menü TELEMETRY Im Telemetrie-Menü können Sie verschiedene Funktionen zum Anzeigen und Einrichten von Telemetrie-Funktionen zugreifen. Im Fall sind mehrere Empfänger an den Sender gebunden Sie den Empfänger auswählen müssen, die für die Telemetrie-Daten verwendet werden. Es ist möglich, zwischen den Empfängern für Telemetriedaten zu schalten oder ganz Telemetrie auszuschalten. -
Seite 29: Einstellungen Und Daten View
Graupner mz-32-Hilfe-Referenzhandbuch Die Punkte über der Bar markieren die schlechtesten Empfangssignalpegel seit der Eröffnung des „RF-Status“ angezeigt. Stellen Sie diese Datenpunkte einfach durch Verlassen und Wiedereintritt in diese Anzeige. Weitere numerische Informationen über die Signalpegel werden auf der linken Seite zur Verfügung gestellt. -
Seite 30: User Hinweis
Im Sensor Hinweis Menü können Sie zusätzliche Telemetrie-Benachrichtigungen aktivieren, die nicht in dem Benutzer Hinweis Menü aufgeführt. Jeder Sensor wie der Graupner Lüftungs-Modul oder Vario erzeugen kann zusätzliche Telemetrieinformationen, die Meldungen in Abhängigkeit von den vorgegebenen Werten für den Sensor auslösen kann. -
Seite 31: Steuerung Hinweis
Graupner mz-32-Hilfe-Referenzhandbuch S04S1 STEUERUNG HINWEIS Im Menüsteuerung Hinweis, können Sie wählen Schalter (Input Control), die Ansagen auf der Grundlage ihrer Position auslösen. Tippen Sie auf das Seitensymbol neben dem Hilfe-Symbol, die Hinweisgruppe als global zu setzen oder Phase abhängig. Tippen Sie auf dem Pluszeichen (nur sichtbar, wenn keine Steuer Hinweis konfiguriert wurde) oder das Nummernfeld einer bestehenden Steuer Bekanntmachung einen Kontroll Hinweis hinzuzufügen. -
Seite 32: Voice Hinweis
Graupner mz-32-Hilfe-Referenzhandbuch VOICE HINWEIS Im Voice-Hinweis-Menü können Sie steuern zuweisen Benachrichtigungen Telemetrie, die manuell mit einem Schalter (Input Control) aktiviert werden kann, oder die Reihe nach mit einer voreingestellten Verzögerung gespielt. Tippen Sie auf das Pluszeichen (nur sichtbar, wenn keine Sprach Hinweis konfiguriert wurde) oder das Nummernfeld eines vorhandenen Sprach Hinweis einer Voice Hinweis hinzuzufügen. -
Seite 33: Logisch Switch
Graupner mz-32-Hilfe-Referenzhandbuch LOGISCH SWITCH Ein logischer Schalter triggert einen Ein / Aus-Zustand in Abhängigkeit von der Eingabe von zwei verschiedenen Schaltern (Input Control), die einen bestimmten logischen Zustand entsprechen. Tippen Sie auf das Pluszeichen (nur sichtbar, wenn kein logischer Schalter konfiguriert wurde) oder das Nummernfeld eines vorhandenen logischen Schalter hinzufügen logischer Schalter Tippen auf das Feld Name wird die... -
Seite 34: Vario-Ton
Graupner mz-32-Hilfe-Referenzhandbuch Auf der Empfängerseite können diese digitalen Schalter zu einem Kanal zugeordnet werden. Die Zuordnung eines digitalen Schalter an einen Empfängerkanal als Ausgang kann entweder in dem „RF Set“ Menü (Basisteil) oder direkt in dem Empfänger mit der Telemetrie-Einstellung &... -
Seite 35: Trainer
Tippen auf dem Ch-Feld einen anderen Kanal zu einem Ausgang des Senders zu übertragen. Tippen auf dem Connect-Feld des Verbindungsmodus des drahtlosen oder DSC einzustellen. Wenn die drahtlosen ausgewählt ist, müssen Sie ein Graupner Radio binden. Tippen Sie auf das Bind Feld eine Bindung an den Lehrer oder Schüler-Sender zu initiieren. Beide Sender müssen für eine erfolgreiche Bindung in bind-Modus. -
Seite 36: Mp3
Graupner mz-32-Hilfe-Referenzhandbuch Sie können MP3-Dateien auf Ihrem mz-32 Sender spielen. MP3-Dateien müssen auf den MP3-Ordner auf der installierten SD-Karte kopiert werden. Dies kann nach dem Platzieren der mz-32 im Massenspeicher-Modus durchgeführt werden. Tippen Sie auf den / MP3 / **** Bereich der verfügbaren Abspiellisten auszuwählen. -
Seite 37: System Menü
Es ist wichtiger Vorteil der Datenerfassung als mz-32 nehmen wichtige Betriebsdaten aufzuzeichnen. In vielen Fällen ist Graupner Support für seine Kunden zu schaffen, ohne eine Protokolldatei nicht in der Lage. Die Protokollierung kann auch gestartet und durch Drücken der Doppelpfeiltaste (untere Taste links auf dem Bildschirm) gestoppt werden. Modell Preset - Die Widget und Hinweis Felder erlauben Sie zu speichern und dann wieder aufrufen / laden Sie Ihre spezifischen Konfigurationen. -
Seite 38: Display Set
Kanäle für die Ausgabe auf dem DSC und / oder Datenanschluss. Die Datenfelder steuern die Ausgänge Protokolle auf dem DATA-Port zur Verfügung. Sumd - Dies ist Graupner spezifisches Protokoll. Sie können die Anzahl der Ausgangskanäle und die Kanalzuordnung für Ihre Setup eingestellt. -
Seite 39: Dateimanager
Graupner mz-32-Hilfe-Referenzhandbuch S-BOX - Auf die Telemetrie-Informationen auf dem Bildschirm eines angeschlossenen Graupner Smart- Box. EXT-M - Auf der Telemetrie-Informationen auf dem Bildschirm eines angeschlossenen Smart-Box. CRSF - Wenn ein TBS CROSSFIRE-Modul die richtige Version verwendet wird, muss ausgewählt werden. Bei Bedarf können Sie die Kanäle zuordnen. -
Seite 40: Wlan & Gps
Graupner mz-32-Hilfe-Referenzhandbuch getan, indem unter Joystick-Symbol auf das blaue Symbol tippen. Wenn Joystick-Modus können aktiv ist keine andere Funktionen ausgewählt werden, bis dieser Modus beendet wird. Tippen auf dem Joystick-Symbol wird zur Bestätigung bitten, die Funktion auszuschalten. COM-Port - Wenn die mz-32 aktiviert wird, kann für die Echtzeit Telemetriedaten Anzeige und Protokollierung der grStudio Software kommunizieren. -
Seite 41: Info & Update
Sie können Ihr Radio durch Tippen auf das Benutzerfeld personalisieren, die für die Eingabe eines Benutzernamens auf der Tastatur aktiviert. FTP Drahtloses Update Wenn eine neue Firmware auf dem Graupner-Update-Server das FTP blaue Feld einen roten Farbpunkt wird zeigen, verfügbar ist und die neueste Firmware-Versionsnummer im Feld angezeigt. -
Seite 42: Haftungsausschluss
Version kann im Internet unter www.graupner.com auf der jeweiligen Produktseite zu finden. Darüber hinaus hat das Unternehmen Graupner / SJ keine Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die in Bau oder Betriebsanleitungen erscheinen. Graupner haftet nicht Fehler für den Druck gehalten werden.
