DSC-Buchse

Das Kürzel „DSC" geht aus den Anfangsbuchstaben
der ursprünglichen Funktion „Direct Servo Control"
hervor. Beim HoTT-System ist allerdings eine „direkte
Servo-Kontrolle" per Diagnosekabel aus technischen
Gründen nicht mehr möglich.

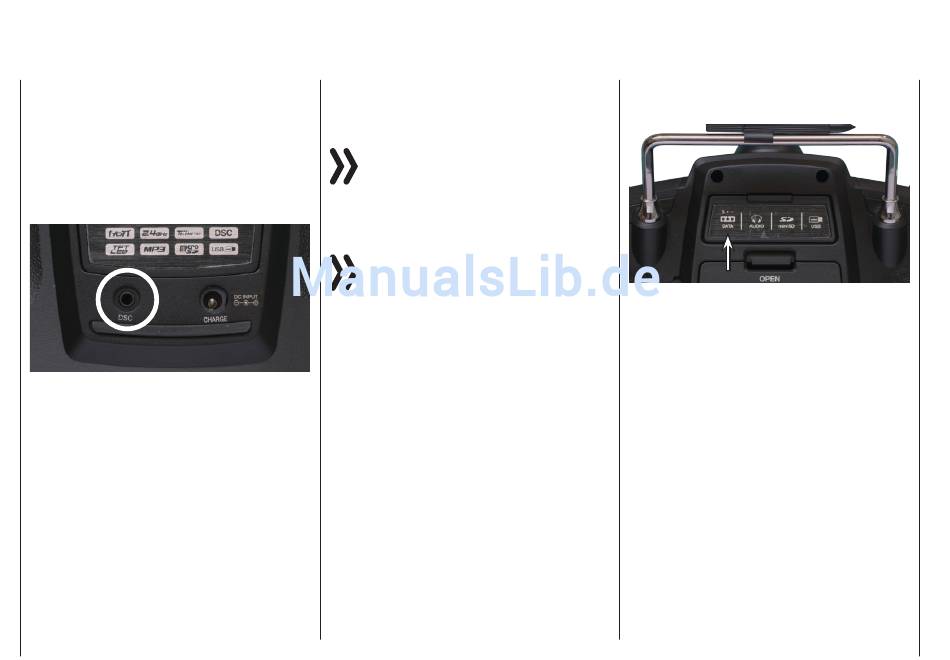

Die serienmäßige zweipolige DSC-Buchse auf der
Rückseite des Senders mz-24 HoTT Pro dient sowohl
als Lehrer- oder Schüler-Buchse wie auch als Schnitt-
stelle zu Flugsimulatoren oder anderen externen Ge-
räten.
Für eine korrekte DSC-Verbindung bitte beachten:
1. Nehmen Sie ggf. erforderliche Anpassungen in den
Menüs vor.
Zur Anpassung des Senders an ein Lehrer-/Schü-
ler-System siehe Beschreibung des Menüs »L/S«.
2. Verbinden Sie das andere Ende des Verbindungs-
kabels mit dem gewünschten Gerät unter Beach-
tung der jeweiligen Betriebsanleitung.
Tipp
Achten Sie darauf, dass alle Stecker fest in die je­
weiligen Buchsen eingesteckt sind und benutzen Sie
nur die dafür vorgesehenen Steckverbindungen mit
2­poligem Klinkenstecker auf der DSC­Seite.
3. Im Untermenü »SEND.SET« kann in der Zeile
„DSC-Ausgang" – abhängig von der Nummer des
letzten der an einen Flugsimulator oder Schüler zu
10 Anschlüsse auf der Senderrückseite
übergebenden Steuerkanäle – einer der folgenden
Modi eingestellt werden: PPM10, PPM16, PPM18
und PPM24. Default-Einstellung: PPM10.
Hinweis
Durch die Vielfalt der am Markt befindlichen
Flugsimulatoren ist es durchaus möglich, dass
die Kontaktbelegung am Klinkenstecker oder am
DSC­Modul vom Graupner­Service angepasst werden
muss.
Achtung
Beim direkten Anschluss Ihres Senders an einen
PC oder ein Laptop mittels Verbindungskabel
(DSC­Kabel) und/oder PC­Interface Ihres Simula­
tors kann es ggf. zur Zerstörung des Senders durch
elektrostatische Entladung kommen! Diese Verbin­
dungsart darf deshalb nur dann benutzt werden, wenn
Sie sich – z.B. mit Hilfe eines im einschlägigen Elektro­
nikhandel erhältlichen Erdungsarmbandes – vor elekt­
rostatischer Aufladung während des Simulatorbetriebs
schützen. Graupner empfiehlt deshalb dringend, aus­
schließlich Simulatoren mit kabelloser Übertragungs­
technik zu benutzen.

Data-Buchse

Unter der rückseitigen Abdeckung des Senders mz-
24 HoTT Pro befindet sich links außen die sogenann-
te DATA-Buchse:
Diese ist für den Anschluss der optional erhältlichen
Smart-Box (Best.-Nr. 33700) oder alternativ eines ex-
ternen Bluetooth-Moduls (Best.-Nr. S8351) vorgese-
hen.
Näheres zur Smart-Box oder zum Bluetooth-Modul
finden Sie im Graupner Hauptkatalog FS sowie im
Internet unter www.graupner.de bei dem jeweiligen
Produkt.
