darauf, nur in einer der beiden Optionen einen Off­
set­Wert einzugeben und/oder zu verändern.
Die meisten der aktuellen Gyrosysteme besitzen nicht
nur eine stufenlose proportionale Einstellbarkeit der
Gyrowirkung, sondern auch die Möglichkeit der Aus-
wahl zwischen zwei unterschiedlichen Wirkprinzipien
vom Sender aus.
Sollte der von Ihnen verwendete Gyro ebenfalls zu-
mindest eine dieser Optionen besitzen, gibt Ihnen
diese alternative Offset-Einstellung die Möglichkeit,
sowohl „normale" Gyrowirkung als auch ggf. „Hea-
ding-Lock-Betrieb" vorzugeben sowie innerhalb die-
ser Vorwahl einer bestimmten Wirkart normale, lang-
same Flüge mit maximaler Stabilisierung zu fliegen
und bei schnellen Rundflügen wie auch im Kunstflug
die Gyrowirkung zu reduzieren.
Nutzen Sie dazu sinngemäß die Phasenumschaltung
zur Eingabe unterschiedlicher Einstellun gen in der
Zeile „GYRO OFFSET". Werte zwischen -125 % und
+125 % sind möglich:

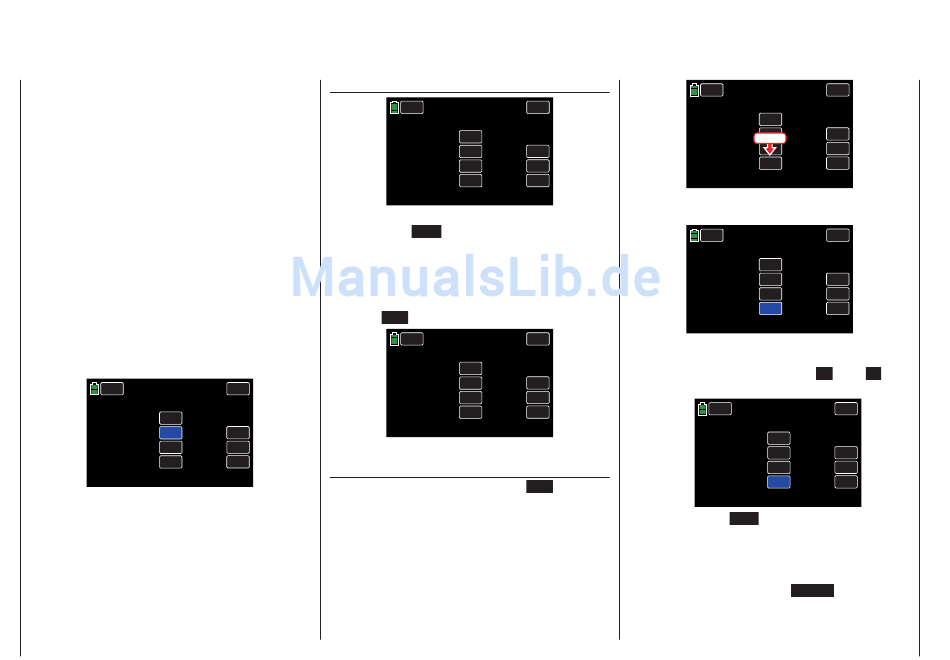

RÜCK PHASE 1 GYRO/REG
000%
GYROAUSBLENDUNG
GYRO OFFSET 000%
REGLER BLK
REGLER OFFSET 050%
Basierend auf diesen phasenspezifisch festgelegten
(Offset-) Einstellungen kann die Gyrowirkung mit
einem in der Zeile „Gyro" im Untermenü
zugewiesenen Geber zusätzlich stufenlos variiert wer-
den.
168 Funktionsmenü | Helikoptermodelle - Gyro/Regler
Zeile „Regler"
RÜCK
GYROAUSBLENDUNG
GYRO OFFSET
REGLER
REGLER OFFSET
Wie in obiger Abbildung dargestellt, ist diese Option
standardmäßig BLK , d. h. ausgeschaltet, sodass der
Steuerkanal 8 uneingeschränkt „normal" nutzbar ist.
Sollten Sie jedoch einen Drehzahlregler zur automati-
schen Konstanthaltung der Rotordrehzahl an Ausgang
8 angeschlossen haben oder anschließen wollen, tip-
pen Sie auf das Wertefeld dieser Zeile und stellen es
EIN
somit auf
RÜCK
GYROAUSBLENDUNG
GYRO OFFSET
Sv
REGLER
REGLER OFFSET
+
... und umgekehrt.
RES
–
Zeile „Regler Offset"
Nachdem Sie mit der Umstellung auf
le zuvor die Option „Regler an K8" aktiviert haben,
können Sie nun in dieser Zeile durch entsprechende
»G/S SET«
Änderung des %-Wertes die von Ihrem Regler einzu-
haltende Rotordrehzahl vorgeben.
Der Einstellbereich beträgt 0 bis 100 %.
Tippen Sie dazu das Wertefeld dieser Zeile an:
PHASE 1 GYRO/REG Sv
000%
+
000%
BLK RES
050% –
...
PHASE 1 GYRO/REG Sv
000%
+
000%
EIN RES
–
050%
EIN in der Zei-
RÜCK PHASE 1 GYRO/REG
000%
GYROAUSBLENDUNG
GYRO OFFSET 000%
Antippen
REGLER E N
REGLER OFFSET 050%
Die Farbe des Feldes wechselt von schwarz nach
blau:
RÜCK PHASE 1 GYRO/REG
000%
GYROAUSBLENDUNG
GYRO OFFSET 000%
REGLER EIN
REGLER OFFSET 050%
Den aktuellen Wert im nun blauen und somit aktiven
Wertefeld verändern Sie durch Antippen der am rech-
ten Displayrand platzierten Tasten
spielsweise:
RÜCK PHASE 1 GYRO/REG
000%
GYROAUSBLENDUNG
GYRO OFFSET
000%
REGLER EIN
REGLER OFFSET 067%
RES
Antippen der Taste setzt einen veränderten Wert
in einem blauen und somit aktivem Wertefeld wieder
auf den Standardwert zurück.
Nach dem Abschluss Ihrer Einstellungen verlassen Sie
dieses Untermenü wieder in Richtung „Menüauswahl"
mit einem Antippen der Taste RÜCK
Display
Sv
+
RES
–
Sv
+
RES
–
+ oder – , bei-
Sv
+
RES
–
links oben im
