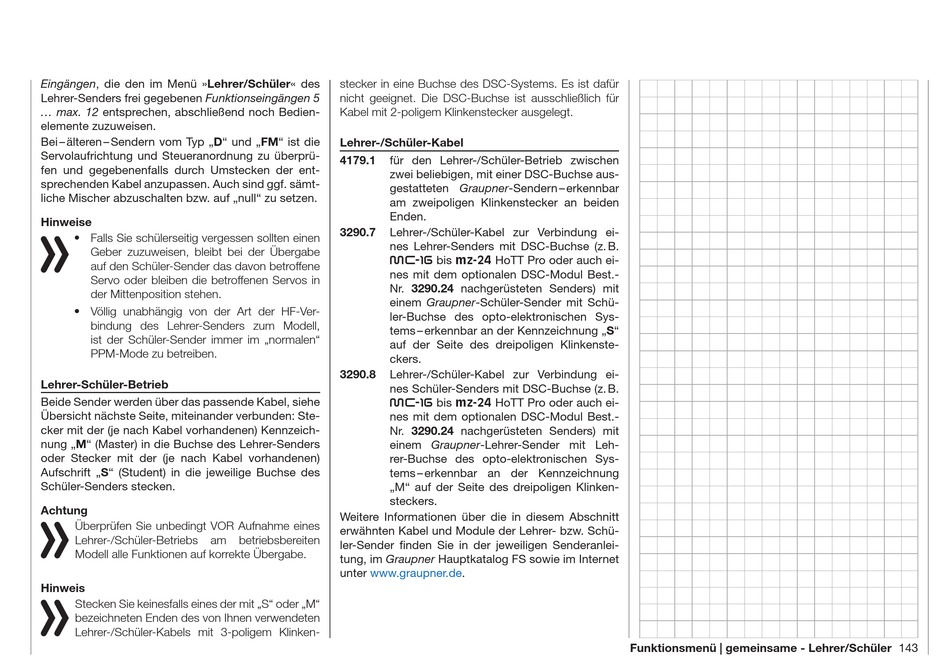

GRAUPNER mz-24 Pro Anleitung Seite 143

Eingängen, die den im Menü »Lehrer/Schüler« des
Lehrer-Senders frei gegebenen Funktionseingängen 5
... max. 12 entsprechen, abschließend noch Bedien-
elemente zuzuweisen.
Bei – älteren – Sendern vom Typ „D" und „FM" ist die
Servolaufrichtung und Steueranordnung zu überprü-
fen und gegebenenfalls durch Umstecken der ent-
sprechenden Kabel anzupassen. Auch sind ggf. sämt-
liche Mischer abzuschalten bzw. auf „null" zu setzen.
Hinweise
• Falls Sie schülerseitig vergessen sollten einen
Geber zuzuweisen, bleibt bei der Übergabe
auf den Schüler­Sender das davon betroffene
Servo oder bleiben die betroffenen Servos in
der Mittenposition stehen.
• Völlig unabhängig von der Art der HF­Ver­
bindung des Lehrer­Senders zum Modell,
ist der Schüler­Sender immer im „normalen"
PPM­Mode zu betreiben.
Lehrer-Schüler-Betrieb
Beide Sender werden über das passende Kabel, siehe
Übersicht nächste Seite, miteinander verbunden: Ste-
cker mit der (je nach Kabel vorhandenen) Kennzeich-
nung „M" (Master) in die Buchse des Lehrer-Senders
oder Stecker mit der (je nach Kabel vorhandenen)
Aufschrift „S" (Student) in die jeweilige Buchse des
Schüler-Senders stecken.
Achtung
Überprüfen Sie unbedingt VOR Aufnahme eines
Lehrer­/Schüler­Betriebs am
Modell alle Funktionen auf korrekte Übergabe.
Hinweis
Stecken Sie keinesfalls eines der mit „S" oder „M"
bezeichneten Enden des von Ihnen verwendeten
Lehrer­/Schüler­Kabels mit 3­poligem Klinken­
stecker in eine Buchse des DSC­Systems. Es ist dafür
nicht geeignet. Die DSC­Buchse ist ausschließlich für
Kabel mit 2­poligem Klinkenstecker ausgelegt.
Lehrer-/Schüler-Kabel
4179.1 für den Lehrer-/Schüler-Betrieb zwischen
zwei beliebigen, mit einer DSC-Buchse aus-
gestatteten Graupner-Sendern – erkennbar
am zweipoligen Klinkenstecker an beiden
Enden.
3290.7 Lehrer-/Schüler-Kabel zur Verbindung ei-
nes Lehrer-Senders mit DSC-Buchse (z. B.
mc-16
nes mit dem optionalen DSC-Modul Best.-
Nr. 3290.24 nachgerüsteten Senders) mit
einem Graupner-Schüler-Sender mit Schü-
ler-Buchse des opto-elektronischen Sys-
tems – erkennbar an der Kennzeichnung „S"
auf der Seite des dreipoligen Klinkenste-
ckers.
3290.8 Lehrer-/Schüler-Kabel zur Verbindung ei-
nes Schüler-Senders mit DSC-Buchse (z. B.
mc-16
nes mit dem optionalen DSC-Modul Best.-
Nr. 3290.24 nachgerüsteten Senders) mit
einem Graupner-Lehrer-Sender mit Leh-
rer-Buchse des opto-elektronischen Sys-
tems – erkennbar an der Kennzeichnung
„M" auf der Seite des dreipoligen Klinken-
steckers.
Weitere Informationen über die in diesem Abschnitt
erwähnten Kabel und Module der Lehrer- bzw. Schü-
betriebsbereiten
ler-Sender finden Sie in der jeweiligen Senderanlei-
tung, im Graupner Hauptkatalog FS sowie im Internet
unter www.graupner.de.
bis mz-24 HoTT Pro oder auch ei-
bis mz-24 HoTT Pro oder auch ei-
Funktionsmenü | gemeinsame - Lehrer/Schüler 143
