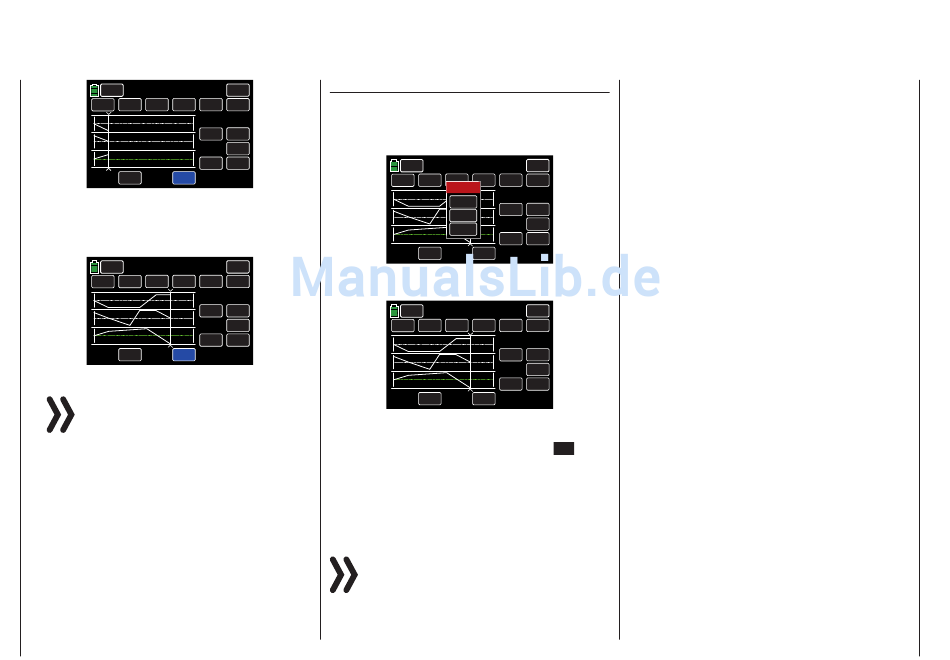

Schalterzuweisung - GRAUPNER mz-24 Pro Anleitung

RÜCK SEQU.
K 6 EIN K 7 EIN K 8
STEP
G/S
KEIN
ZEIT 04.5s POS +050
• STEP 2 ... maximal 9:
Wiederholen Sie die zuvor beschriebenen Schrit-
te für jede weitere Sequenz, bis Sie die Zielpositi-
onen Ihrer Servos erreicht haben, beispielsweise:
RÜCK SEQU.
K 6 EIN K 7 EIN K 8
STEP
G/S
KEIN
ZEIT 23.0s POS +100
Hinweis
Die hier gezeigte Sequenzierung dient nur zu
Demonstrationszwecken und stellt keinesfalls
eine reelle Abfolge von Servobewegungen
dar.
152 Funktionsmenü | gemeinsame - Sequenzer

Schalterzuweisung

Sv
Abschließend weisen Sie dem von Ihnen erstellten
EIN
Ablauf der Ereignisse, wie im Abschnitt
Schalterzuordnung" beschrieben, einen Schalter zu,
+
1
...
RES
–
Sv
... mit dem Sie zwischen den Ausgangs- und Zielposi-
EIN
tionen der Servos umschalten können, z. B. S6:
6 +
RES
–
Sobald der Schalter geschlossen wird, kann der Be-
wegungsablauf der ausgewählten Servos im Servo-
monitor, den Sie durch Antippen der Taste
oben im Display oder alternativ durch gleichzeitiges
Drücken der beiden Pfeiltasten links vom Display auf-
rufen können, verfolgt werden. Alle Bewegungen lau-
fen rückwärts ab, wenn der Schalter wieder geöffnet
wird.
Hinweise
• Im Wertefeld „POS" vorgenommene Einstel­
lungen treten an die Stelle des ansonsten „üb­
lichen" Gebersignals. Überprüfen Sie deshalb
vor der Programmierung einer Sequenzierung
im Untermenü »Servomonitor«, dass keiner
der von der geplanten Sequenzierung betrof­
„Geber- und
RÜCK Sv
SEQU.
K 6 EIN K 7 EIN K 8 EIN
WÄHLEN
STEP
N
6 +
CLR
G/S RES
LOGIC
KEIN –
ZEIT 23.0s POS +100
RÜCK SEQU. Sv
K 6 EIN K 7 EIN K 8 EIN
STEP
6 +
G/S RES
–
SW 6
ZEIT 23.0s POS +100
Sv
fenen Kanäle von irgendeinem Bedienelement
des Senders angesprochen wird. Anderenfalls
kann deren Einwirkung zu unvorhersehbaren
Abweichungen im Bewegungsablauf führen.
• Achten Sie beim Vorbereiten und Erstellen
einer Sequenzierung unbedingt darauf, dass
die Servos nicht mechanisch anlaufen. Nut­
zen Sie ggf. die Option „Wegbegrenzung" des
Untermenüs »WEG/LIM«.
rechts
