Servoarms, die Ruderauslenkung über das Steuerge-
stänge immer geringer wird. Mit Expo-Werten größer
0 % kann diesem Effekt gegengesteuert werden, so-
dass mit größer werdendem Knüppelausschlag der
Drehwinkel überproportional zunimmt.
Auch die Expo-Einstellung wirkt immer direkt auf die
jeweilige Steuerfunktion, unabhängig davon, ob diese
auf ein einzelnes Servo oder über beliebige Misch-
und Koppelfunktionen auf mehrere Servos wirkt.
Die Dual-Rate- und Expo-Funktionen sind je Steuer-
funktion gemeinsam über einen ggf. zugewiesenen
Schalter umschaltbar. Demzufolge besteht auch die
Möglichkeit, Dual Rate und Expo miteinander zu ver-
knüpfen, was insbesondere bei schnellen Modellen
von Vorteil sein kann.
In der Display-Grafik bewegt sich die grüne senkrech-
te Linie synchron zum jeweiligen Steuerknüppel, um
die geberwegabhängige Kurvencharakteristik besser
beurteilen zu können.

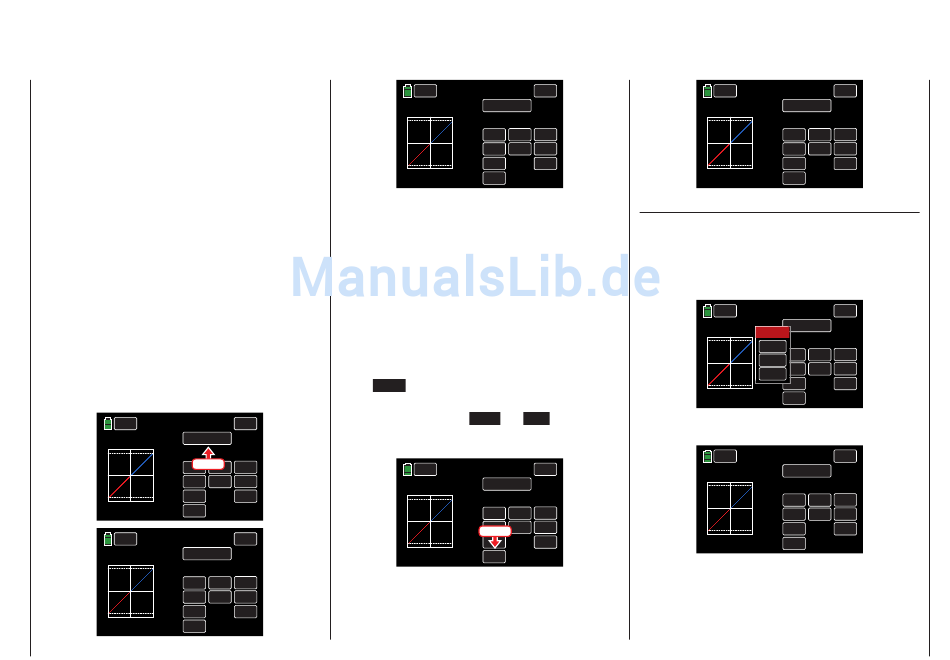

Zwischen den Displays der einzelnen Einstelloptionen
wechseln Sie im Rotationsverfahren durch Antippen
des Wertefeldes der Zeile „K" mit einem Finger oder
dem mitgelieferten Stift:
RÜCK
PHASE 1 DR/EXPO
K K 2
Antippen
D/R +1
EXP 000% 000%
G/S KEIN
SYM AUS
RÜCK PHASE 1 DR/EXPO
K K 3
D/R +100% +100%
EXP 000% 000%
G/S KEIN
SYM AUS
Phasenabhängige Dual-Rate-/Expo-Einstellungen
Das hier zu besprechende Untermenü bietet die Mög-
lichkeit phasenspezifischer Einstellungen. Erkennbar
am links oben im Display in grüner Farbe eingeblen-
deten Phasennamen. Standardmäßig eingeblendet
wird der Name der Phase 1, welche mit dem Namen
„NORMAL" oder „PHASE 1" vorbelegt ist. Sobald Sie
im Untermenü »PHASE« eine oder mehrere weitere
Phasen definiert haben, können Sie zwischen diesen
Phasen umschalten. Betätigen Sie also ggf. den oder
die entsprechenden Schalter um zwischen den Pha-
sen umzuschalten.
Taste SYM
Nach Umschalten der in der untersten Zeile befindli-
chen Option „SYM" von
Sv
metrische, d. h. gemeinsame, Einstellung beider Steu-
erseiten möglich.
+
%
RES
–
Sv
+
RES
–
RÜCK PHASE 1 DR/EXPO Sv
K K 4
D/R +100% +100% +
EXP 000% RES
000%
G/S KEIN –
SYM AUS
AUS auf EIN ist eine sym-
RÜCK PHASE 1 DR/EXPO Sv
K K 2
+
D/R +100% +100%
EXP 000% 000% RES
Antippen
G/S K N –
SYM AUS
RÜCK PHASE 1 DR/EXPO
K K 2
D/R +100% +100%
EXP 000%
000%
G/S KEIN
SYM EIN
Dual-Rate-Funktion
Einstellung symmetrischer Dual-Rate-Werte
Falls Sie eine Umschaltung zwischen zwei oder drei
Varianten wünschen, weisen Sie in der mit „G/S" ge-
kennzeichneten Zeile, wie im Abschnitt
Schalterzuordnung" beschrieben, ...
RÜCK PHASE 1 DR/EXPO
K K 2
WÄHLEN
N
00% +100%
CLR
000%
00%
LOGIC
G/S KEIN
SYM EIN
... einen 2- oder 3-Stufen-Schalter zu. Bei Bedarf
auch einen Geber- oder Logischen Schalter, z. B.:
RÜCK PHASE 1 DR/EXPO
K K 2
D/R +100% +100%
EXP 000% 000%
G/S L 1
SYM EIN
Tippen Sie hernach in der mit „D/R" beschrifteten Zei-
le auf eines der beiden Wertefelder zur gemeinsamen
Einstellung eines Dual-Rate-Wertes, beispielsweise:
Funktionsmenü | gemeinsame - DR/Expo
Sv
+
RES
–
„Geber- und
Sv
+
RES
–
Sv
+
RES
–
