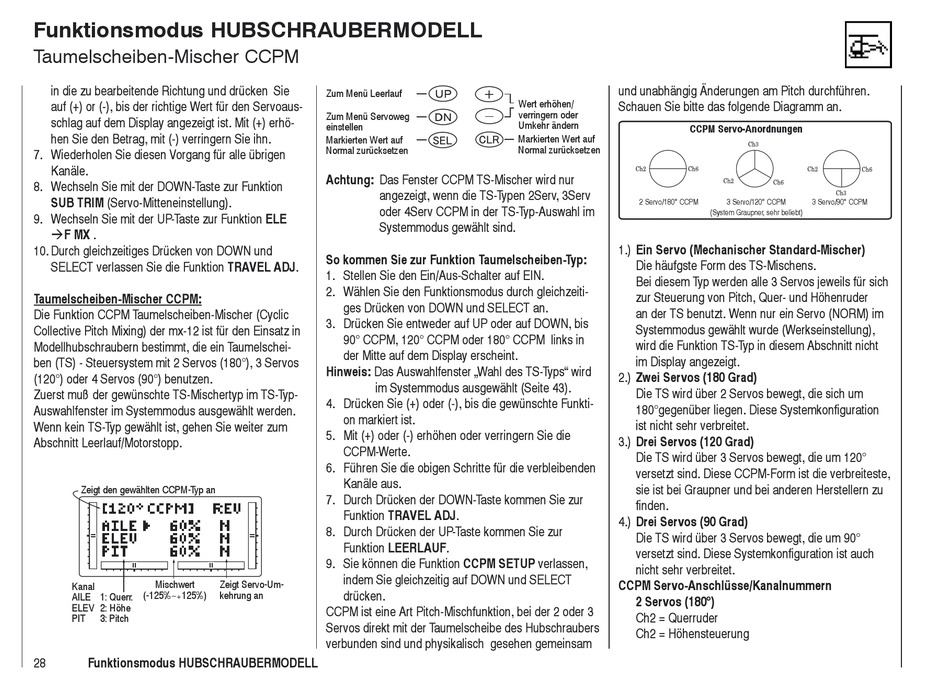

Funktionsmodus HUBSCHRAUBERMODELL
Taumelscheiben-Mischer CCPM
in die zu bearbeitende Richtung und drücken Sie
auf (+) or (-), bis der richtige Wert für den Servoaus-
schlag auf dem Display angezeigt ist. Mit (+) erhö-
hen Sie den Betrag, mit (-) verringern Sie ihn.
7. Wiederholen Sie diesen Vorgang für alle übrigen
Kanäle.
8. Wechseln Sie mit der DOWN-Taste zur Funktion
SUB TRIM (Servo-Mitteneinstellung).
9. Wechseln Sie mit der UP-Taste zur Funktion ELE
F MX .
10. Durch gleichzeitiges Drücken von DOWN und
SELECT verlassen Sie die Funktion TRAVEL ADJ.
Taumelscheiben-Mischer CCPM:
Die Funktion CCPM Taumelscheiben-Mischer (Cyclic
Collective Pitch Mixing) der mx-12 ist für den Einsatz in
Modellhubschraubern bestimmt, die ein Taumelschei-
ben (TS) - Steuersystem mit 2 Servos (180°), 3 Servos
(120°) oder 4 Servos (90°) benutzen.
Zuerst muß der gewünschte TS-Mischertyp im TS-Typ-
Auswahlfenster im Systemmodus ausgewählt werden.
Wenn kein TS-Typ gewählt ist, gehen Sie weiter zum
Abschnitt Leerlauf/Motorstopp.
Zeigt den gewählten CCPM-Typ an
Mischwert
Kanal
(-125%~+125%)
AILE 1: Querr.
ELEV 2: Höhe
PIT 3: Pitch
28 Funktionsmodus HUBSCHRAUBERMODELL
Zum Menü Leerlauf
Zum Menü Servoweg
einstellen
Markierten Wert auf
Normal zurücksetzen
Achtung: Das Fenster CCPM TS-Mischer wird nur
angezeigt, wenn die TS-Typen 2Serv, 3Serv
oder 4Serv CCPM in der TS-Typ-Auswahl im
Systemmodus gewählt sind.
So kommen Sie zur Funktion Taumelscheiben-Typ:
1. Stellen Sie den Ein/Aus-Schalter auf EIN.
2. Wählen Sie den Funktionsmodus durch gleichzeiti-
ges Drücken von DOWN und SELECT an.
3. Drücken Sie entweder auf UP oder auf DOWN, bis
90° CCPM, 120° CCPM oder 180° CCPM links in
der Mitte auf dem Display erscheint.
Hinweis: Das Auswahlfenster „Wahl des TS-Typs" wird
im Systemmodus ausgewählt (Seite 43).
4. Drücken Sie (+) oder (-), bis die gewünschte Funkti-
on markiert ist.
5. Mit (+) oder (-) erhöhen oder verringern Sie die
CCPM-Werte.
6. Führen Sie die obigen Schritte für die verbleibenden
Kanäle aus.
7. Durch Drücken der DOWN-Taste kommen Sie zur
Funktion TRAVEL ADJ.
8. Durch Drücken der UP-Taste kommen Sie zur
Funktion LEERLAUF.
9. Sie können die Funktion CCPM SETUP verlassen,
indem Sie gleichzeitig auf DOWN und SELECT
Zeigt Servo-Um-
drücken.
kehrung an
CCPM ist eine Art Pitch-Mischfunktion, bei der 2 oder 3
Servos direkt mit der Taumelscheibe des Hubschraubers
verbunden sind und physikalisch gesehen gemeinsam
und unabhängig Änderungen am Pitch durchführen.
Wert erhöhen/
Schauen Sie bitte das folgende Diagramm an.
verringern oder
Umkehr ändern
CCPM Servo-Anordnungen
Markierten Wert auf
Normal zurücksetzen
2 Servo/180° CCPM
1.) Ein Servo (Mechanischer Standard-Mischer)
Die häufgste Form des TS-Mischens.
Bei diesem Typ werden alle 3 Servos jeweils für sich
zur Steuerung von Pitch, Quer- und Höhenruder
an der TS benutzt. Wenn nur ein Servo (NORM) im
Systemmodus gewählt wurde (Werkseinstellung),
wird die Funktion TS-Typ in diesem Abschnitt nicht
im Display angezeigt.
2.) Zwei Servos (180 Grad)
Die TS wird über 2 Servos bewegt, die sich um
180°gegenüber liegen. Diese Systemkonfiguration
ist nicht sehr verbreitet.
3.) Drei Servos (120 Grad)
Die TS wird über 3 Servos bewegt, die um 120°
versetzt sind. Diese CCPM-Form ist die verbreiteste,
sie ist bei Graupner und bei anderen Herstellern zu
finden.
4.) Drei Servos (90 Grad)
Die TS wird über 3 Servos bewegt, die um 90°
versetzt sind. Diese Systemkonfiguration ist auch
nicht sehr verbreitet.
CCPM Servo-Anschlüsse/Kanalnummern
2 Servos (180°)
Ch2 = Querruder
Ch2 = Höhensteuerung
3 Servo/120° CCPM 3 Servo/90° CCPM
(System Graupner, sehr beliebt)
