Installationshinweise

Komponenten und Zubehör
Achtung
Die Firma Graupner|SJ GmbH als Hersteller
empfiehlt, nur Komponenten und Zubehörpro­
dukte zu verwenden, die von der Firma Graup-
ner|SJ GmbH auf Tauglichkeit, Funktion und Sicherheit
geprüft und freigegeben sind. Die Fa. Graupner|SJ
GmbH übernimmt in diesem Fall für Sie die Produktver­
antwortung.
Die Fa. Graupner|SJ GmbH übernimmt für nicht freige­
gebene Teile oder Zubehörprodukte anderer Herstel­
ler keine Haftung und kann auch nicht jedes einzelne
Fremdprodukt beurteilen, ob es ohne Sicherheitsrisiko
eingesetzt werden kann.
Einbau der Schalter
Alle Schalter müssen unbehelligt von Auspuffgasen
oder Vibrationen eingebaut sein. Der Schalterknauf
muss über seinen gesamten Arbeitsbereich frei zu-
gänglich sein.
Einbau der Servos
Servos stets mit den beigefügten Vibrationsdämpfer-
gummis befestigen, siehe nachfolgende Installations-
hinweise. Nur so sind diese vor allzu harten Vibrati-
onsschlägen einigermaßen geschützt.
• Montieren Sie die Servos auf Gummitüllen mit
Messing-Hohllagern, um diese vor Vibration zu
schützen. Ziehen Sie die Befestigungsschrauben
aber nicht zu fest an, sonst wird der Vibrations-
schutz durch die Gummitüllen hinfällig. Nur wenn
die Servo-Befestigungsschrauben richtig angezo-
gen sind, bietet dieses System Sicherheit sowie

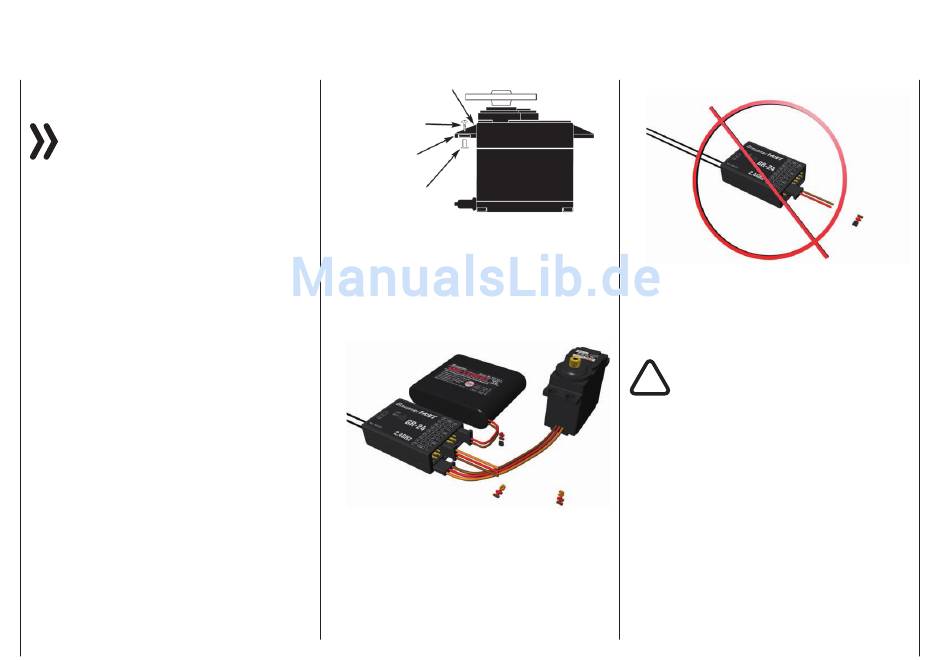

einen Vibrationsschutz für Ihre Servos. In der fol-
genden Abbildung sehen Sie, wie ein Servo richtig
montiert wird. Die Messinglager werden von unten
in die Gummitüllen eingeschoben:
16 Installationshinweise
Befestigungslasche
Schraube
Gummitülle
Messing-Hohllager
• Die Servoarme müssen im gesamten Ausschlag-
bereich frei beweglich sein. Achten Sie darauf,
dass keine Gestängeteile den freien Servoaus-
schlag behindern können.
• Schließen Sie das oder die Stromversorgungskabel
des Empfängers wie auch die Servo-Anschlusska-
bel, wie nachfolgend abgebildet am Empfänger an,
...
... aber keinesfalls so:
• Die Reihenfolge, in der die Servos anzuschließen
sind, ist modelltypabhängig vorgegeben. Beach-
ten Sie dazu die Anschlussbelegungen für
schrauber- und Flächenmodelle
WARNUNGEN
• Technische Defekte elektrischer oder
!
mechanischer Art können zum unver-
hofften Anlaufen eines Motors und/
oder zu herumfliegenden Teilen füh-
ren, die nicht nur Sie erheblich verlet-
zen können!
• Kurzschlüsse jeglicher Art sind un-
bedingt zu vermeiden! Durch Kurz-
schluss können nicht nur Teile der
Fernsteuerung zerstört werden, son-
dern je nach dessen Umständen und
dem Energiegehalt des Akkus besteht
darüber hinaus akute Verbrennungs-
bis Explosionsgefahr.
• Alle durch einen Motor angetriebe-
nen Teile wie Luft- und Schiffsschrau-
ben, Rotoren bei Hubschraubern, offe-
ne Getriebe usw. stellen eine ständige
Verletzungsgefahr dar. Sie dürfen kei-
Hub-
weiter hinten.
