Anschließen
4.3 Steuer-/Zustandsschnittstelle – X8

Zuordnung von direkten Signalen

Mit Parameter p29300 (P_DI_Mat) können Sie für die folgenden sechs Signale einen
Logikwert von "1" erzwingen:
● SON
● CWL
● CCWL
● TLIM1
● SPD1
● TSET
● EMGS
Die Definition für p29300 ist wie folgt:
EMGS
Wenn Sie z. B. p29300 = 1 setzen, um für das Signal SON ein logisches "High"-Signal zu
erzwingen, kann DI1 anderen gewünschten Signalen zugeordnet werden.
Hinweis
Der Parameter p29300 hat höhere Priorität als die DIs.
Bit 6 von p29300 wird für den Not-Halt verwendet. Wenn der Antrieb im Servo ON-Zustand
ist, können Sie den Wert nicht ändern.

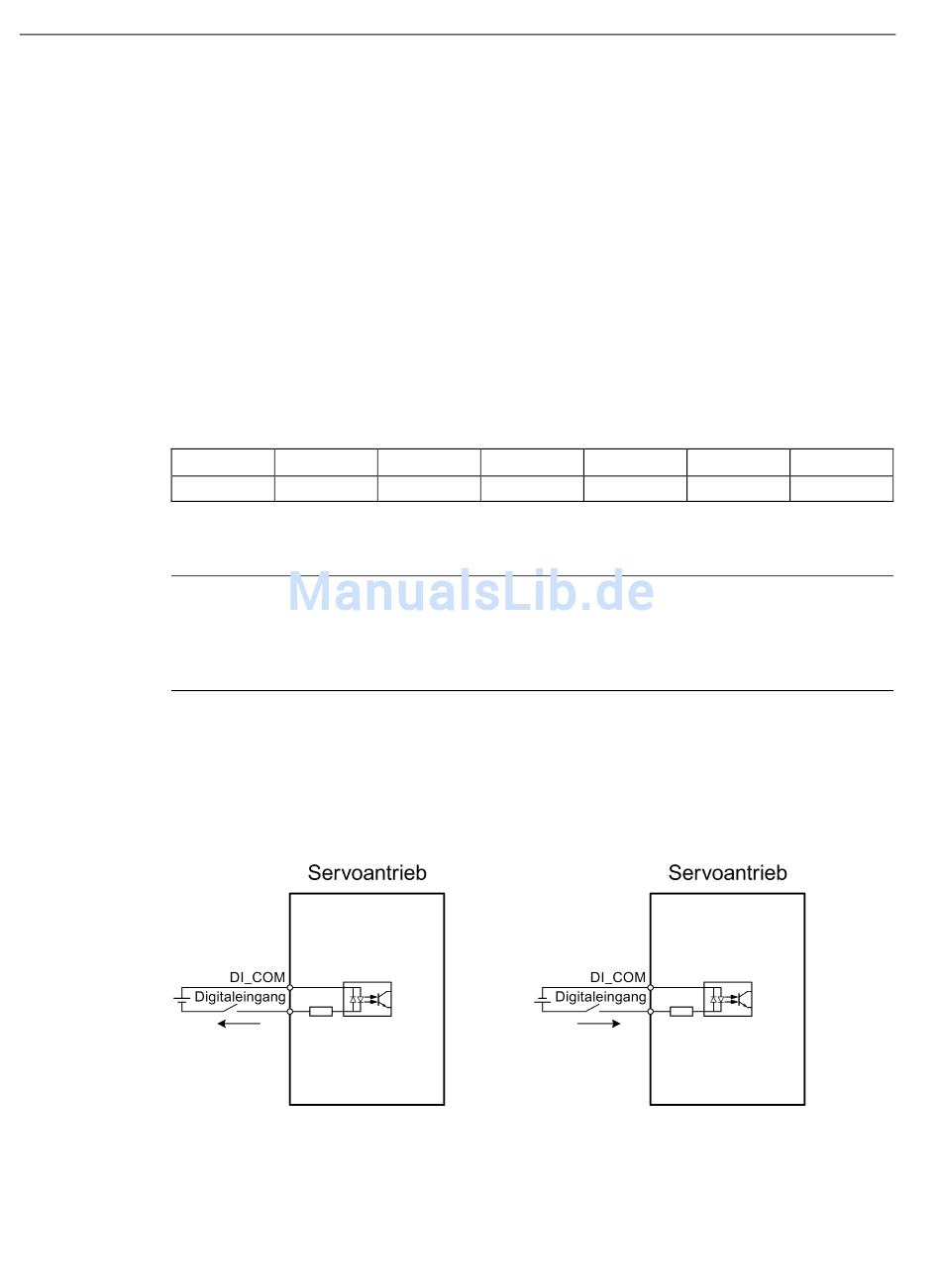

Verdrahtung
Die Digitaleingänge unterstützen sowohl die PNP- als auch die NPN-Verdrahtung.
Ausführliche Informationen finden Sie in den folgenden Schemata:
76
Bit 6 Bit 5
TSET
NPN-Verdrahtung
Bit 4 Bit 3
SPD1 TLIM1
Bit 2 Bit 1
CCWL CWL
PNP-Verdrahtung
SINAMICS V90, SIMOTICS S-1FL6
Betriebsanleitung, 07/2015, A5E35198204-003
Bit 0
SON
