Durchgangsprüfung
Führen Sie die folgenden Schritte durch, um eine Widerstands-Durchgangsprüfung
durchzuführen:
1. Setzen Sie das schwarze Messkabel in die COM Bananenbusche und das rote
Messkabel in die V/Ω/C Bananenbusche ein.
2. Drücken Sie die R Taste. Ein „R" erscheint im oberen Bildschirmbereich.
3. Drücken Sie wiederholt die SET Taste, bis das folgende Symbol auf dem
Bildschirm angezeigt wird:
4. Verbinden Sie die roten und schwarzen Messleitungen mit den Messstellen.
Beträgt der Widerstandswert weniger als 50 Ω, gibt das Messgerät ein
akustisches Signal ab.
Das Messgerät zeigt auch den Widerstand, wie in Abbildung 4 gezeigt, an.

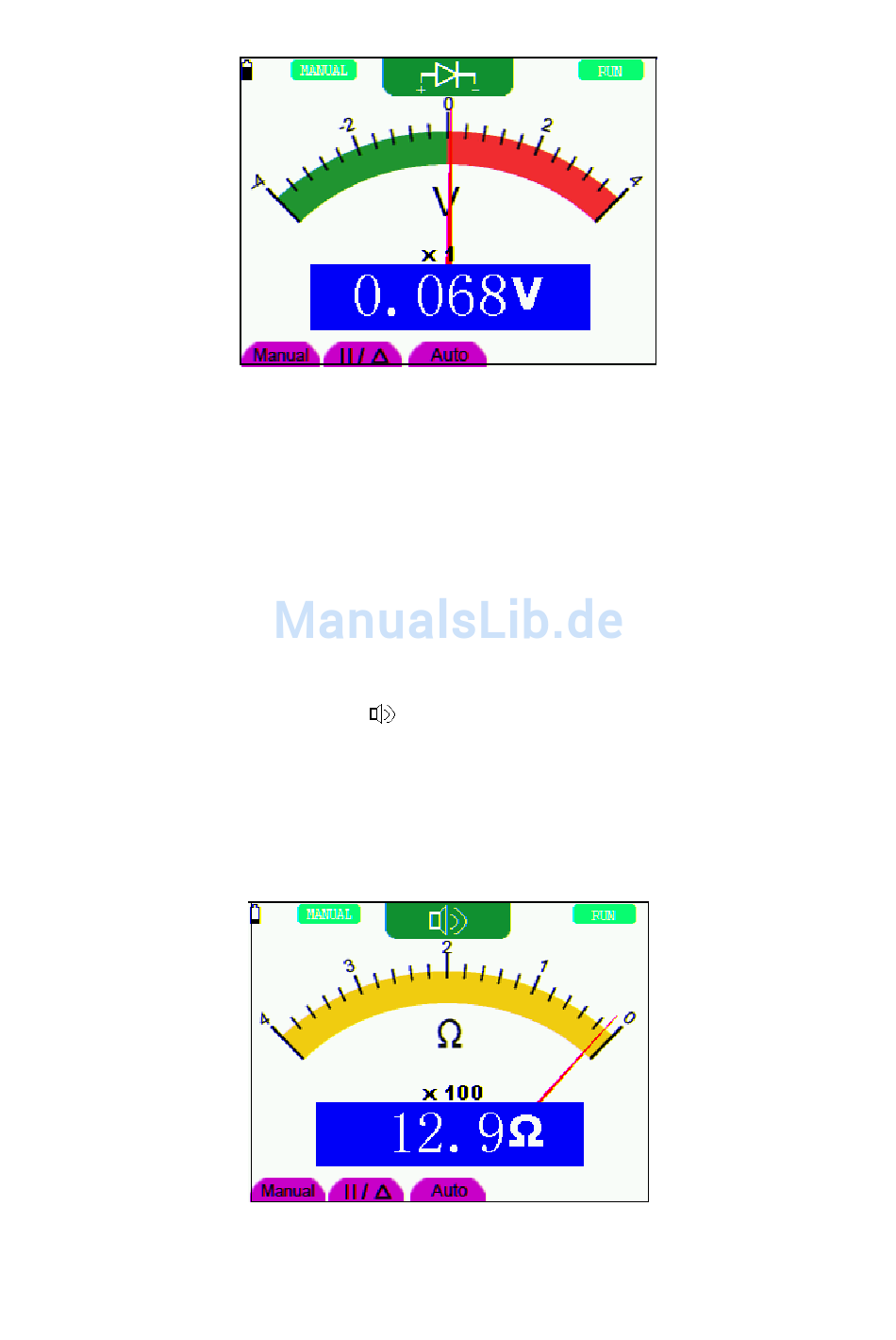

Abbildung 3: Diodenmessung
Abbildung 4: Durchgangsprüfung
67
