Lista Dei Componenti - Zipro Core Control Bedienungsanleitung

• Dopo ogni allenamento, asciugare il sudore dal dispositivo.
• Per pulire il dispositivo, utilizzare solo acqua
e sapone. Non utilizzare detergenti.
• Conservare il dispositivo in un luogo asciutto e caldo.
• Non esporre il dispositivo alla luce solare diretta.
AMBIENTE
Il dispositivo viene fornito in un imballaggio per proteggerlo da
eventuali danni durante il trasporto. Gli imballaggi sono materie prime
non trasformate e possono essere riciclati. Smaltire questi materiali
negli appositi contenitori colorati destinati alla raccolta differenziata.
Proteggi l'ambiente e non gettare le batterie usate nella spazzatura
domestica. Restituirle al punto vendita o consegnarle a un punto di
raccolta differenziata.
Vi preghiamo di aiutarci attivamente a gestire le risorse naturali in
modo efficiente e a proteggere l'ambiente naturale consegnando il
dispositivo usato a un punto di raccolta differenziata
MONTAGGIO
L'assemblaggio del dispositivo deve essere eseguito con cura da un
adulto. In caso di dubbi, chiedere aiuto a qualcuno con più esperienza
in questo campo.
• Prima di iniziare l'assemblaggio, assicurarsi che il set
con il dispositivo contenga tutti gli elementi dell' elenco delle
parti e che nessun elemento sia stato danneggiato durante il
trasporto. In caso di elementi mancanti o obiezioni, contattare il
venditore.
• Familiarizzare con i disegni e le spiegazioni ed eseguire
l'assemblaggio nell'ordine indicato nelle istruzioni di
montaggio.
• Prestare attenzione durante l'assemblaggio. Esiste il rischio di
lesioni durante l'utilizzo di utensili ed elementi.
•
Ricordarsi di mantenere un ambiente sicuro.
Non disporre in modo caotico utensili ed elementi di
montaggio. Ricordare che pellicole e sacchetti di plastica
rappresentano un rischio di soffocamento per i bambini.
• Gli elementi di montaggio necessari per eseguire una
determinata fase delle istruzioni di montaggio sono mostrati nei
disegni e nelle spiegazioni. Utilizzare gli elementi indicati in
istruzioni di montaggio.
• Nelle prime fasi del montaggio, non serrare completamente le
parti. Fatelo dopo aver posizionato tutto e esservi assicurati che
siano correttamente inseriti.
•
Il produttore si riserva il diritto di preassemblare alcuni
elementi.
SCHEMA DI MONTAGGIO (→ Vedere pagina 2)
ATTENZIONE! È vietato utilizzare parti provenienti da fonti diverse dal
produttore.

LISTA DEI COMPONENTI

N. Descrizione
1 Telaio principale posteriore
2 Tubo di supporto anteriore
3 Cuscino dello schienale
4 Tubo di supporto della panca
5 Piede di supporto anteriore
6 Piede di supporto posteriore
7 Regolatore del cuscino del sedile
8 Tubo dell'impugnatura
9 Tubo del corrimano
10 Tubo oscillante
11 Cinghia di collegamento
12 Rondella di supporto con viti
13 Tappo interno del tubo ad anello
14 Pedale
15 Schiuma
16 Manopola
17 Manopola
18 Tappo
19 Vite M10×115
20 Vite M10×70
21 Vite M10×60
22 Rondella D8
23 Rondella elastica D8
24 Vite M8×30
25 Vite M8×20
26 Vite M8×60
27 Dado M10
28 Rondella curva D8
29 Dado a cappuccio M8
30 Rondella D10
ISTRUZIONI DI MONTAGGIO (→ Vedi pagina 2)
ATTENZIONE! Durante il montaggio, seguire i passaggi seguenti e
utilizzare gli strumenti forniti con il prodotto.
Preparare uno spazio libero sufficiente per il montaggio del dispositivo.
A causa del peso elevato di alcuni elementi, si raccomanda il montaggio
in due persone.

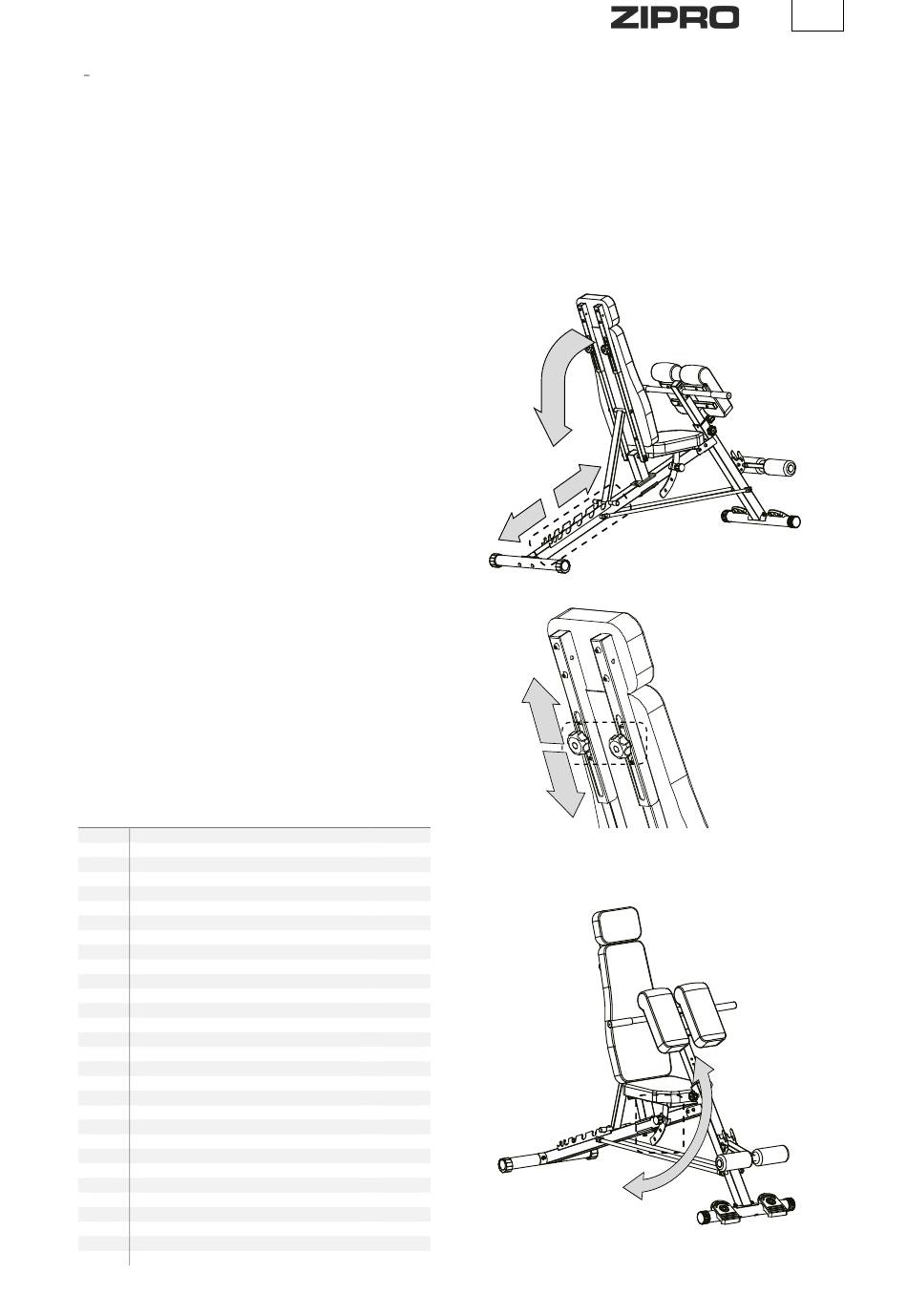

ISTRUZIONI DI REGOLAZIONE
Regolazionedello schienale
Sul telaio principale posteriore sono presenti 7 fori. Per regolare
l'angolo di inclinazione dello schienale, sollevare lo schienale e
posizionare la base del cuscino dello schienale nel foro appropriato sul
telaio principale posteriore, quindi fissare saldamente il meccanismo di
regolazione nel telaio.
Quantità
1
Regolazione del sedile
1
Sul tubo di fissaggio del cuscino del sedile sono presenti 3 fori di
1
regolazione. Per regolare l'angolo di inclinazione del cuscino del sedile,
2
estrarre manualmente il perno a molla, quindi posizionare il cuscino
1
nel foro di regolazione appropriato.
1
1
1
2
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
9
4
4
9
