Molimo vas da aktivno pomognete u štednji prirodnih resursa i zaštiti
okoliša predajom rabljenog uređaja na mjesto prikupljanja
sekundarnih sirovina
MONTAŽA
Montažu uređaja mora pažljivo izvesti odrasla osoba. U slučaju sumnje,
zatražite pomoć od nekoga s više iskustva u ovom području.
• Prije početka montaže provjerite sadrži li komplet
s uređajem sve elemente s popisa dijelova te jesu li neki
elementi oštećeni tijekom transporta. U slučaju nedostatka
elemenata ili pritužbi, obratite se prodavaču.
•
Upoznajte se s crtežima i objašnjenjima i izvršite montažu
prema redoslijedu navedenom u uputama za montažu.
• Budite oprezni tijekom montaže. Tijekom korištenja alata i
elemenata postoji rizik od ozljeda.
• Zapamtite da održavate sigurno okruženje.
Nemojte kaotično raspoređivati alate i elemente za montažu.
Zapamtite da folije i plastične vrećice predstavljaju opasnost od
gušenja za djecu.
• Elementi za montažu potrebni za izvođenje određenog koraka
uputa za montažu prikazani su na crtežima i objašnjenjima.
Koristite elemente navedene u upute za montažu.
•
U prvim fazama montaže nemojte pritezati dijelove do kraja.
Učinite to nakon što postavite sve i uvjerite se da su pravilno
postavljeni.
•
Proizvođač zadržava pravo na preliminarnu montažu nekih
elemenata.
DIJAGRAM MONTAŽE (→ Vidi stranicu 2)
PAŽNJA! Zabranjeno je korištenje dijelova koji ne potječu od
proizvođača.

POPIS DIJELOVA

Br. Opis
1 Stražnji glavni okvir
2 Prednja potporna cijev
3 Jastukza naslona
4 Potporna cijev klupe
5 Prednja potporna noga
6 Stražnja potporna noga
7 Regulator jastuka sjedala
8 Cijev ručke
9 Cijev rukohvata
10 Klatna cijev
11 Spojna traka
12 Potporna podloška s vijcima
13 Unutarnji čep prstenaste cijevi
14 Pedala
15 Pjena
16 Gumb
17 Gumb
18 Čep
19 Vijak M10×115
20 Vijak M10×70
21 Vijak M10×60
22 Podloška D8
23 Opružna podloška D8
24 Vijak M8×30
25 Vijak M8×20
26 Vijak M8×60
27 Matica M10
28 Zakrivljena podloška D8
29 Matica ukrasna M8
30 Podloška D10
UPUTE ZA MONTAŽU (→ Vidi stranicu 2)
PAŽNJA! Tijekom montaže pridržavajte se sljedećih koraka i koristite
alate koji su priloženi uz proizvod.
Pripremite dovoljno slobodnog prostora za montažu uređaja.
Zbog velike težine nekih elemenata preporučuje se montaža u dvoje.

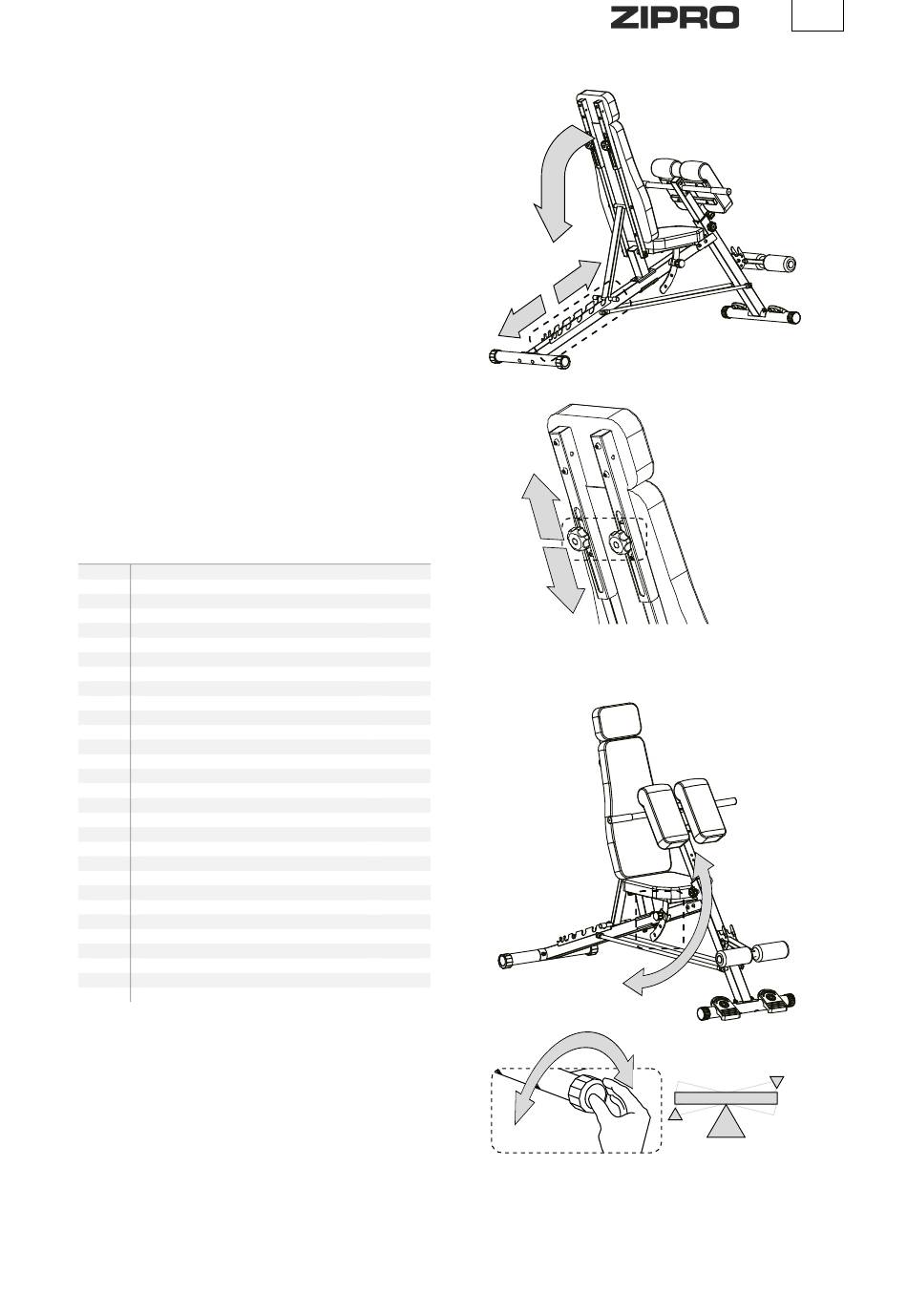

UPUTE ZA PODEŠAVANJE
Podešavanjenasloni
Na stražnjem glavnom okviru nalazi se 7 otvora. Za podešavanje kuta
nagiba naslona, podignite naslon i postavite bazu jastuka naslona u
odgovarajući otvor na stražnjem glavnom okviru, a zatim sigurno
umetnite mehanizam za podešavanje u okvir.
Količina
1
1
1
2
1
Podešavanje sjedala
1
Na cijevi za pričvršćivanje jastuka sjedala nalaze se 3 otvora za
1
podešavanje. Za podešavanje kuta nagiba jastuka sjedala, ručno
1
izvucite opružni zatik, a zatim postavite jastuk u odgovarajući otvor za
2
podešavanje.
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
9
4
4
9
Podešavanje jastuka podupirućeg
Na prednjoj cijevi za podešavanje nalazi se 7 otvora za podešavanje. Za
podešavanje jastuka za potporu, podignite jastuk koji podupire
laktove, zatim ručno izvucite opružni zatik, postavite jastuk na
odgovarajuću visinu i ponovno pritisnite opružni zatik u otvor za
podešavanje.
