• Verifique el estado de elementos como tornillos y tuercas.
Asegúrese de que estén bien apretados.
• Después de cada entrenamiento, limpie el sudor del dispositivo.
• Utilice solo agua
con jabón para limpiar el dispositivo. No utilice productos de
limpieza.
• Guarde el dispositivo en un lugar seco y cálido.
• No exponga el dispositivo a la luz solar.
MEDIO AMBIENTE
El dispositivo se entrega en un embalaje para protegerlo contra
posibles daños durante el transporte. Los embalajes son materias
primas no procesadas y pueden ser reciclados. Deseche estos
materiales en los contenedores de colores apropiados designados para
la recolección selectiva.
Proteja el medio ambiente y no tire las baterías usadas a la basura
doméstica. Entréguelos en el punto de compra o llévelos a un punto de
almacenamiento separado para materias primas secundarias.
Le pedimos su ayuda activa para la gestión económica de los recursos
naturales y la protección del medio ambiente natural entregando el
dispositivo usado a un punto de almacenamiento de materias primas
secundarias
MONTAJE
El montaje del dispositivo debe ser realizado cuidadosamente por un
adulto. En caso de duda, pida ayuda a alguien con más experiencia en
este campo.
• Antes de comenzar el montaje, asegúrese de que el conjunto
con el dispositivo contiene todos los elementos de la lista de
piezas y si algún elemento ha sido dañado durante el
transporte. En caso de que falten elementos o tenga alguna
objeción, póngase en contacto con el vendedor.
• Familiarícese con los dibujos y las explicaciones y realice el
montaje de acuerdo con el orden contenido en las instrucciones
de montaje.
• Tenga cuidado durante el montaje. Existe riesgo de lesiones al
usar herramientas y elementos.
• Recuerde mantener un entorno seguro.
No coloque herramientas y elementos de montaje de forma
caótica. Recuerde que las láminas y bolsas de plástico
representan un peligro de asfixia para los niños.
•
Los elementos de montaje necesarios para realizar un paso
determinado de las instrucciones de montaje se han presentado
en los dibujos y explicaciones. Utilice los elementos indicados
en instrucciones de montaje.
• En las primeras fases del montaje, no apriete las piezas por
completo. Hágalo después de colocar todas y asegurarse de que
estén correctamente asentadas.
• El fabricante se reserva el derecho a preensamblar algunos
elementos.
ESQUEMA DE MONTAJE (→ Ver página 2)
¡ATENCIÓN! Se prohíbe el uso de piezas que no provengan del
fabricante.
LISTA DE PIEZAS
Nº Descripción
1 Estructura principal trasera
2 Tubo de soporte delantero
3 Cojín de l respaldo
4 Tubo de soporte del banco
5 Pata de soporte delantera
6 Pata de soporte trasera
7 Regulador del cojín del asiento
8 Tubo de soporte del mango
9 Tubo de barandilla
10 Tubo oscilante
11 Correa de conexión
12 Arandela de soporte con tornillos
13 Tapón interno del tubo anular
14 Pedal
15 Espuma
16 Perilla
17 Perilla
18 Tapón
19 Tornillo M10×115
20 Tornillo M10×70
21 Tornillo M10×60
22 Arandela D8
23 Arandela de resorte D8
24 Tornillo M8×30
25 Tornillo M8×20
26 Tornillo M8×60
27 Tuerca M10
28 Arandela curvada D8
29 Tuerca ciega M8
30 Arandela D10
INSTRUCCIONES DE MONTAJE (→ Véase la página 2)
¡ATENCIÓN! Durante el montaje, siga los siguientes pasos y utilice las
herramientas incluidas con el producto.
Prepare suficiente espacio libre para el montaje del aparato.
Debido al gran peso de algunos elementos, se recomienda el montaje
entre dos personas.

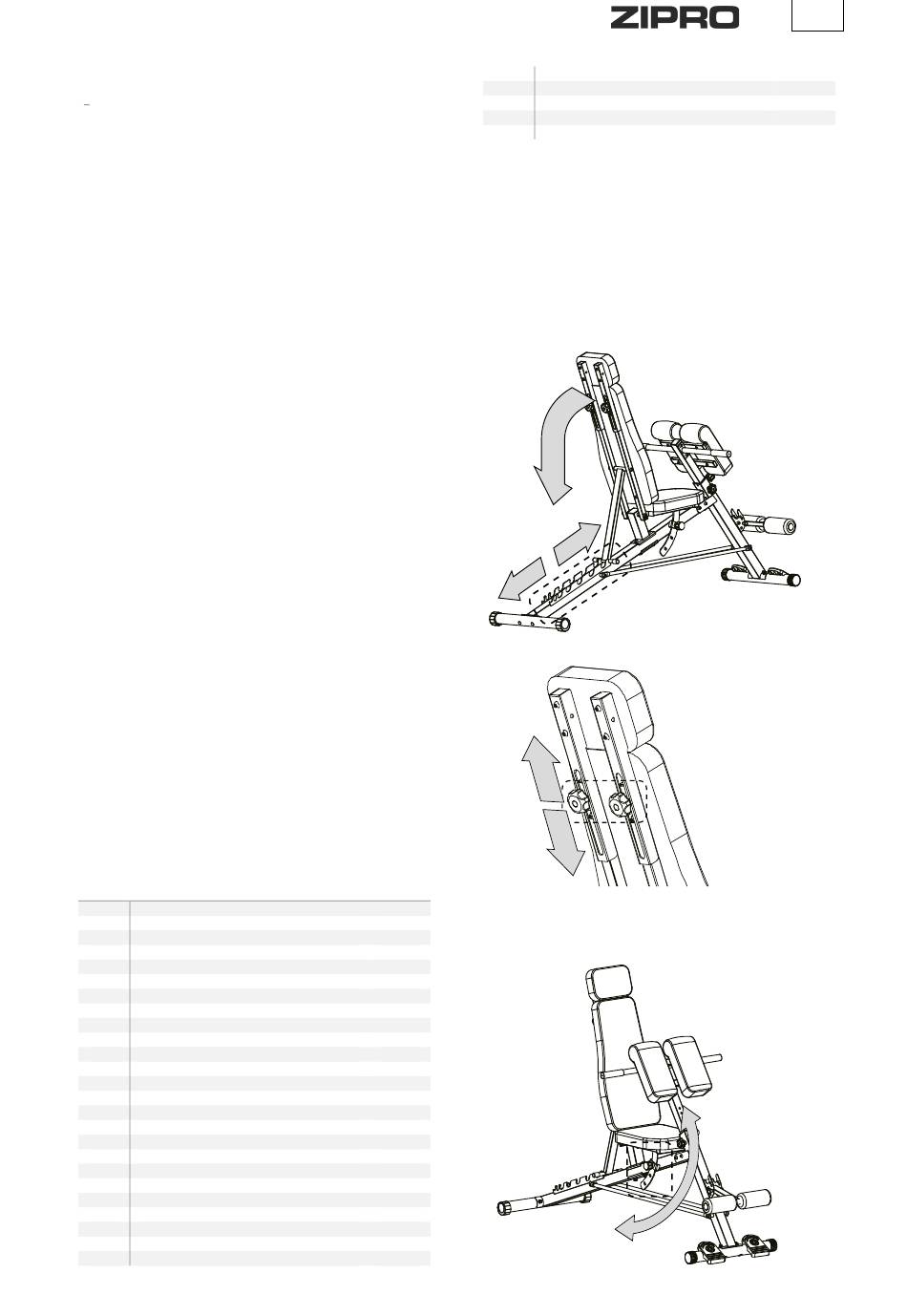

INSTRUCCIONES DE AJUSTE
Ajustabledel respaldo
En el marco principal trasero hay 7 agujeros. Para ajustar el ángulo de
inclinación del respaldo, levante el respaldo y coloque la base del cojín
del respaldo en el agujero correspondiente del marco principal trasero,
y luego fije de forma segura el mecanismo de ajuste en el marco.
Cantidad
Ajustedel asiento
1
En el tubo que sujeta el cojín del asiento hay 3 agujeros de ajuste. Para
1 ajustar el ángulo de inclinación del cojín del asiento, tire manualmente
1
del pasador de resorte y, a continuación, coloque el cojín en el agujero
2
de ajuste correspondiente.
1
1
1
1
2
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
