Onderdelenlijst - Zipro Core Control Bedienungsanleitung

• Controleer de staat van elementen zoals schroeven en moeren.
Zorg ervoor dat ze goed vastgedraaid zijn.
• Veeg na elke training het zweet van het apparaat.
• Gebruik alleen water
en zeep om het apparaat schoon te maken. Gebruik geen
schoonmaakmiddelen.
• Bewaar het apparaat op een droge en warme plaats.
• Stel het apparaat niet bloot aan direct zonlicht.
MILIEU
Het apparaat wordt in een verpakking geleverd om het te beschermen
tegen mogelijke schade tijdens het transport. Verpakkingen zijn
onbewerkte grondstoffen en kunnen gerecycled worden. Gooi deze
materialen in de juiste gekleurde containers die bestemd zijn voor
gescheiden inzameling.
Bescherm het milieu en gooi gebruikte batterijen niet bij het
huishoudelijk afval. Lever ze in op de plaats van aankoop of breng ze
naar een afgescheiden inzamelpunt voor recycling.
Wij vragen u om actief mee te helpen aan een zuinig beheer van
natuurlijke hulpbronnen en de bescherming van het natuurlijke milieu
door het afgedankte apparaat naar een inzamelpunt voor recycling te
brengen
MONTAGE
De montage van het apparaat moet zorgvuldig worden uitgevoerd door
een volwassene. Vraag bij twijfel om hulp van iemand met meer
ervaring op dit gebied.
• Controleer voordat u met de montage begint of de set
met het apparaat alle elementen van de onderdelenlijst bevat
en of er geen elementen beschadigd zijn tijdens het transport.
Neem bij ontbrekende elementen of klachten contact op met de
verkoper.
• Maak uzelf vertrouwd met de tekeningen en uitleg en monteer
in de volgorde die in de montagehandleiding staat vermeld.
• Wees voorzichtig tijdens de montage. Tijdens het gebruik van
gereedschap en elementen bestaat het risico op verwondingen.
• Vergeet niet om een veilige omgeving te creëren.
Leg gereedschap en montageonderdelen niet chaotisch neer.
Denk eraan dat folies en plastic zakken verstikkingsgevaar voor
kinderen vormen.
• De montageonderdelen die nodig zijn om een bepaalde stap
van de montagehandleiding uit te voeren worden weergegeven
in de tekeningen en uitleg. Gebruik de elementen die worden
aangegeven in montagehandleiding.
•
Draai de onderdelen in de eerste montagefasen niet volledig
vast. Doe dit pas nadat alle onderdelen zijn geplaatst en u zeker
weet dat ze correct zijn geplaatst.
•
De fabrikant behoudt zich het recht voor om bepaalde
elementen vooraf te monteren.
MONTAGEHANDLEIDING (→ Zie pagina 2)
LET OP! Het is verboden onderdelen te gebruiken die afkomstig zijn
van andere bronnen dan de fabrikant.

ONDERDELENLIJST

Nr. Omschrijving
1 Achterframe hoofd
2 Voorste steunbuis
3 Kussen rugleuning
4 Steunbuis bank
5 Voorste steunvoet
6 Achterste steunvoet
7 Zitting kussen regulator
8 Handgreep buis
9 Reling buis
10 Schommelbuis
11 Verbindingsriem
12 Steunring met schroeven
13 Binnenste eindkap ringbuis
14 Pedaal
15 Schuim
16 Draaiknop
17 Draaiknop
18 Eindkap
19 Bout M10×115
20 Bout M10×70
21 Bout M10×60
22 Sluitring D8
23 Veerring D8
24 Bout M8×30
25 Bout M8×20
26 Bout M8×60
27 Moer M10
28 Gebogen sluitring D8
29 Moer blind M8
30 Sluitring D10
MONTAGEHANDLEIDING (→ Zie pagina 2)
LET OP! Volg tijdens de montage de onderstaande stappen en gebruik
het meegeleverde gereedschap.
Zorg voor voldoende vrije ruimte voor de montage van het apparaat.
Vanwege het hoge gewicht van sommige onderdelen wordt montage
door twee personen aanbevolen.

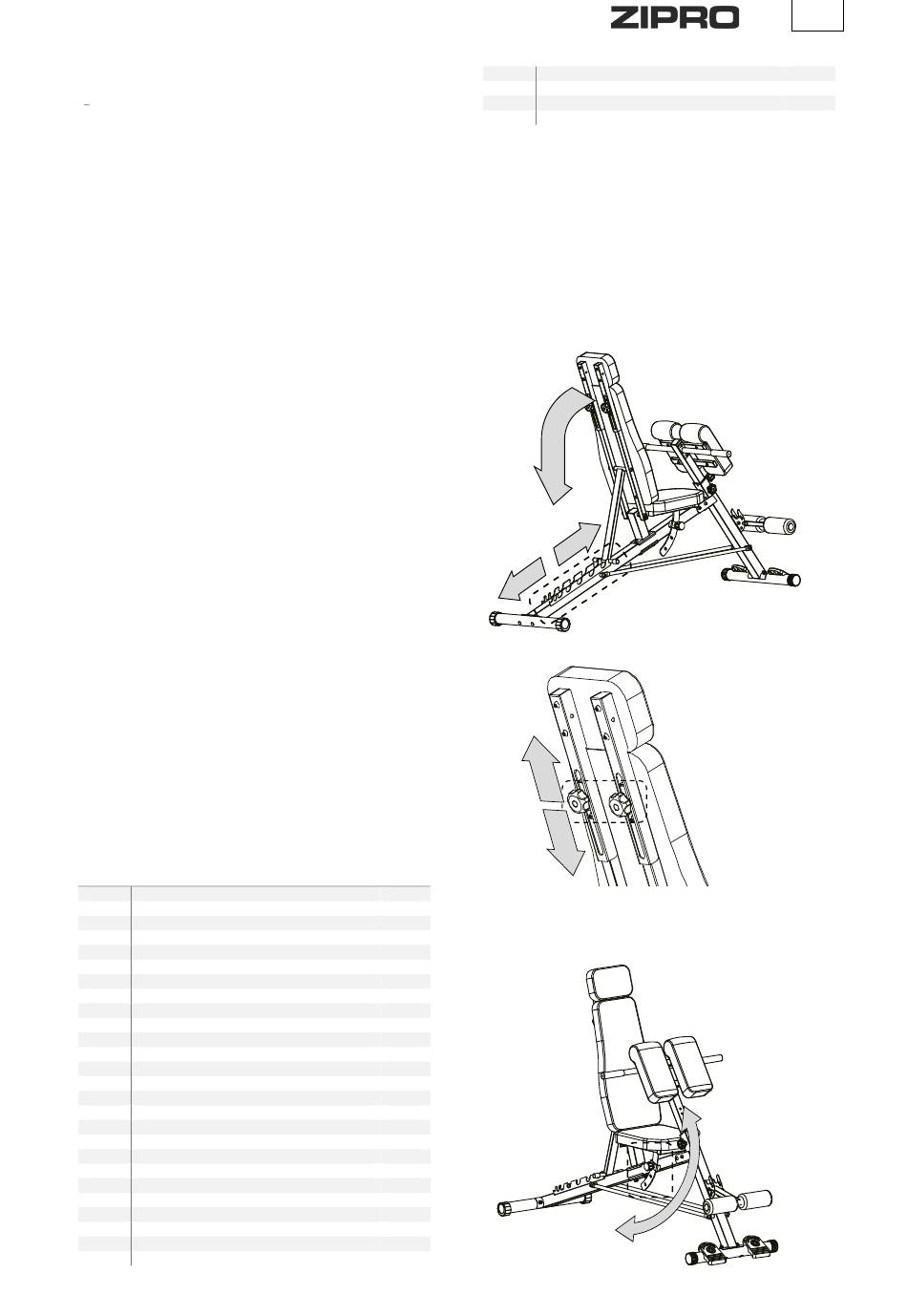

INSTELLINGSHANDLEIDING
Verstelbagre rugleuninen
Er bevinden zich 7 gaten in het achterste hoofdframe. Om de
hellingshoek van de rugleuning aan te passen, til je de rugleuning op en
plaats je de basis van het rugleuningkussen in het juiste gat op het
achterste hoofdframe en zet je vervolgens het verstelmechanisme veilig
in het frame.
Aantal
1
Verstelbare zitting
1
Er bevinden zich 3 verstelgaten in de buis die het zitkussen vasthoudt.
1 Om de hellingshoek van het zitkussen aan te passen, trekt u de veerpen
2
handmatig eruit en plaatst u vervolgens het kussen in het juiste
1
verstelgat.
1
1
1
2
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
NL
9
4
4
9
75
