Saugokite aplinką ir neišmeskite panaudotų baterijų į buitinių atliekų
konteinerį. Atiduokite jas pirkimo vietoje arba atiduokite į atskirą
antrinių žaliavų saugojimo punktą.
Prašome aktyviai padėti taupiai naudoti gamtos išteklius ir saugoti
gamtinę aplinką, atiduodant panaudotą įrenginį į antrinių žaliavų
saugojimo punktą

MONTAVIMAS

Įrenginio montavimą turi atlikti kruopščiai suaugęs asmuo. Jei
abejojate, paprašykite pagalbos ko nors, turinčio daugiau patirties šioje
srityje.
• Prieš pradėdami montavimą, įsitikinkite, ar rinkinyje
su įrenginiu yra visi elementai iš dalių sąrašo ir ar kokie nors
elementai nebuvo pažeisti transportavimo metu. Jei trūksta
elementų arba turite pastabų, susisiekite su pardavėju.
•
Susipažinkite su brėžiniais ir paaiškinimais ir atlikite montavimą
pagal eilės tvarką, nurodytą montavimo instrukcijoje.
• Būkite atsargūs montuodami. Naudojant įrankius ir elementus,
yra rizika susižeisti.
• Nepamirškite pasirūpinti saugia aplinka.
Neišdėliokite chaotiškai įrankių ir montavimo elementų.
Atminkite, kad plėvelės ir plastikiniai maišeliai kelia pavojų
vaikams uždusti.
•
Montavimo elementai, reikalingi atlikti tam tikrą žingsnį
montavimo instrukcijoje yra pateikti brėžiniuose ir
paaiškinimuose. Naudokite elementus, nurodytus surinkimo
instrukcijos.
• Pradiniuose surinkimo etapuose nepriveržkite dalių iki galo. Tai
padarykite įdėję visas dalis ir įsitikinę, kad jos tinkamai
įstatytos.
• Gamintojas pasilieka teisę iš anksto sumontuoti kai kuriuos
elementus.
SURINKIMO SCHEMĄ (→ Žr. puslapį 2)
DĖMESIO! Draudžiama naudoti dalis, gautas iš kitų šaltinių nei
gamintojas.
DALIŲ SĄRAŠAS
Nr. Aprašymas
1 Galinis pagrindinis rėmas
2 Priekinis atraminis vamzdis
3 Atlošas atlošas
4 Suoliuko atraminis vamzdis
5 Priekinė atraminė pėda
6 Galinė atraminė pėda
7 Sėdynės pagalvėlės reguliatorius
8 Rankenos vamzdis
9 Turėklo vamzdis
10 Siūbavimo vamzdis
11 Jungiamasis diržas
12 Palaikymo poveržlė su varžtais
13 Vidinė žiedinio vamzdžio galinė mova
14 Pedalas
15 Putplastis
16 Rankenėlė
17 Rankenėlė
18 Galinė mova
19 Varžtas M10×115
20 Varžtas M10×70
21 Varžtas M10×60
22 Poveržlė D8
23 Spyruoklinė poveržlė D8
24 Varžtas M8×30
25 Varžtas M8×20
26 Varžtas M8×60
27 Veržlė M10
28 Išlenkta poveržlė D8
29 Veržlė gaubtinė M8
30 D10 poveržlė
SURINKIMO INSTRUKCIJA (→ Žr. psl. 2)
DĖMESIO! Surinkdami laikykitės toliau nurodytų veiksmų ir naudokite
prie gaminio pridėtus įrankius.
Paruoškite pakankamai laisvos vietos įrenginiui surinkti.
Dėl didelio kai kurių elementų svorio rekomenduojama surinkti dviem
asmenims.

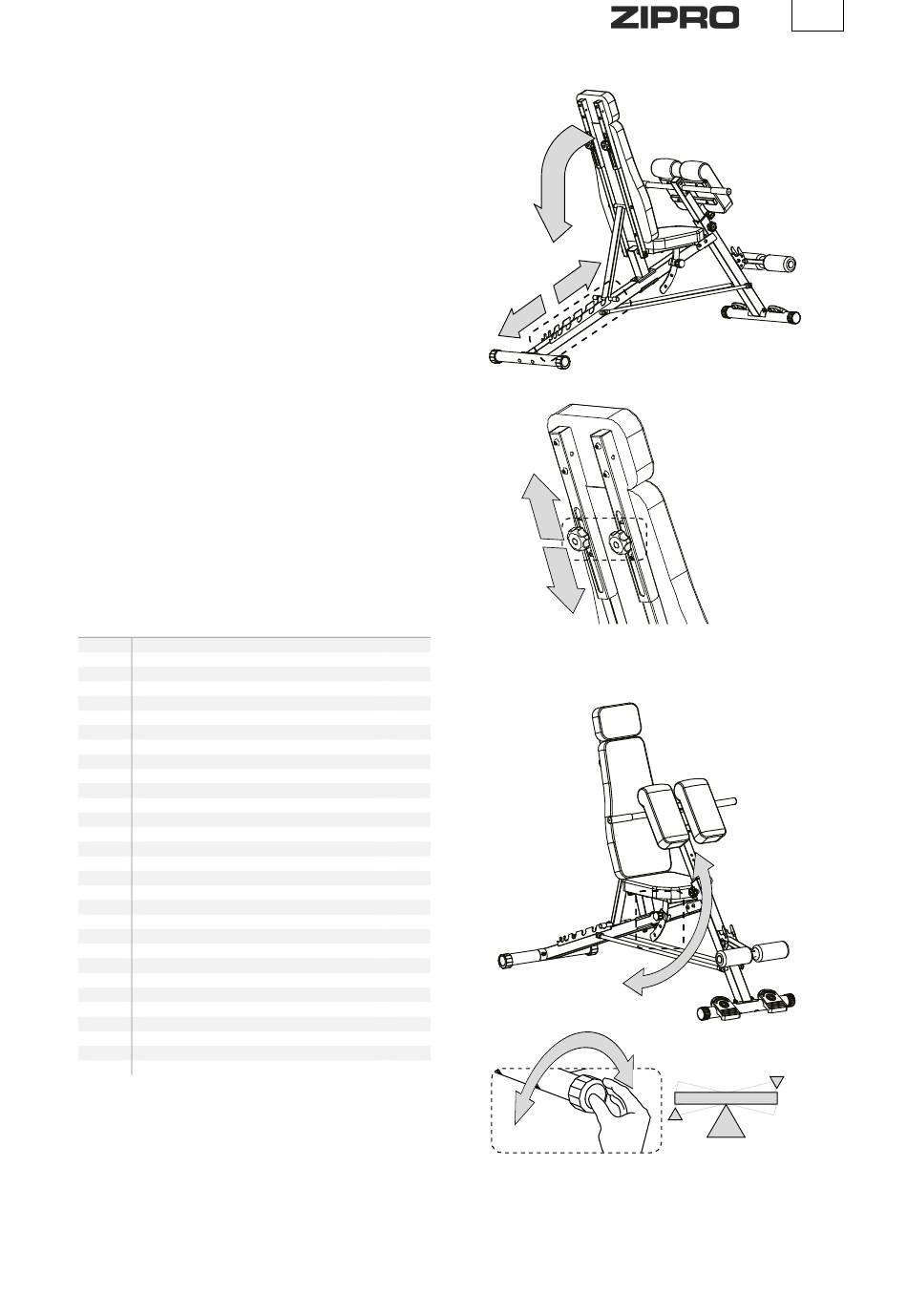

REGULIAVIMO INSTRUKCIJA
Reguliuojamasos atlošo
Ant galinio pagrindinio rėmo yra 7 skylės. Norėdami reguliuoti atlošo
pasvirimo kampą, pakelkite atlošą ir atlošo pagalvės pagrindą
įstatykite į atitinkamą angą ant galinio pagrindinio rėmo, tada saugiai
įstatykite reguliavimo mechanizmą į rėmą.
Kiekis
Reguliuojamo sėdynės
1
Ant sėdynės pagalvę tvirtinančio vamzdžio yra 3 reguliavimo angos.
1
Norėdami reguliuoti sėdynės pagalvės pasvirimo kampą, rankiniu būdu
1
ištraukite spyruoklinį kaištį, tada nustatykite pagalvę atitinkamoje
2
reguliavimo angoje.
1
1
1
1
2
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
9
4
4
9
Reguliuojama pagalvėlės atraminės
Ant priekinio reguliavimo vamzdžio yra 7 reguliavimo angos. Norėdami
reguliuoti atraminę pagalvę, pakelkite alkūnes atremiamą pagalvę,
tada rankiniu būdu ištraukite spyruoklinį kaištį, nustatykite pagalvę
reikiamame aukštyje ir vėl įstumkite spyruoklinį kaištį į reguliavimo
angą.
