Pyydämme aktiivista apua luonnonvarojen säästeliääseen käyttöön ja
luonnonympäristön suojeluun toimittamalla käytetyn laitteen
kierrätyspisteeseen
ASENNUS
Laitteen asennus on suoritettava huolellisesti aikuisen toimesta. Jos
olet epävarma, pyydä apua joltain, jolla on enemmän kokemusta
alalta.
•
Varmista ennen asennuksen aloittamista, että sarja
laitteen kanssa sisältää kaikki osat osaluettelosta ja että mitään
osia ei ole vaurioitunut kuljetuksen aikana. Jos osia puuttuu tai
sinulla on valituksia, ota yhteyttä myyjään.
• Tutustu piirustuksiin ja selityksiin ja suorita asennus
asennusohjeessa olevassa järjestyksessä asennusohjeessa.
•
Ole varovainen asennuksen aikana. Työkalujen ja osien
käytössä on loukkaantumisvaara.
• Muista pitää ympäristö turvallisena.
Älä levitä työkaluja ja asennusosia kaoottisesti. Muista, että
muovikalvot ja -pussit ovat tukehtumisvaara lapsille.
• Asennusosat, joita tarvitaan tietyn vaiheen suorittamiseen
asennusohjeissa on esitetty piirustuksissa ja selityksissä. Käytä
ilmoitettuja osia Asennusohjeet.
•
Älä kiristä osia kokonaan asennuksen alkuvaiheessa. Tee se
vasta, kun kaikki osat ovat paikoillaan ja olet varmistanut, että
ne ovat oikein asennettu.
•
Valmistaja pidättää oikeuden esiasentaa joitain osia.
ASENNUSKAAVIO (→ Katso sivu 2)
HUOMIO! On kiellettyä käyttää muita kuin valmistajan toimittamia
osia.
OSALUETTELO
Nro Kuvaus
1 Taka päärunko
2 Etuputki
3 Selkätuki selkänojalle
4 Penkin tukiputki
5 Etu tukijalka
6 Taka tukijalka
7 Istuimen säätö
8 Käsikahvan putki
9 Kaideputki
10 Keinuvipu
11 Yhdistävä hihna
12 Tukilevy ruuveilla
13 Rengasputken sisätulppa
14 Poljin
15 Vaahto
16 Nuoli
17 Nuoli
18 Päätykappale
19 Ruuvit M10×115
20 Ruuvit M10×70
21 Ruuvit M10×60
22 Aluslevy D8
23 Jousialuslevy D8
24 Ruuvit M8×30
25 Ruuvit M8×20
26 Ruuvit M8×60
27 Mutterit M10
28 Kaareva aluslevy D8
29 Mutteri tulppa M8
30 Aluslevy D10
ASENNUSOHJE (→ Katso sivu 2)
HUOMIO! Noudata asennuksen aikana alla olevia vaiheita ja käytä
tuotteen mukana toimitettuja työkaluja.
Varaa riittävästi vapaata tilaa laitteen asentamista varten.
Joidenkin osien suuren painon vuoksi on suositeltavaa, että
asennuksen suorittaa kaksi henkilöä.

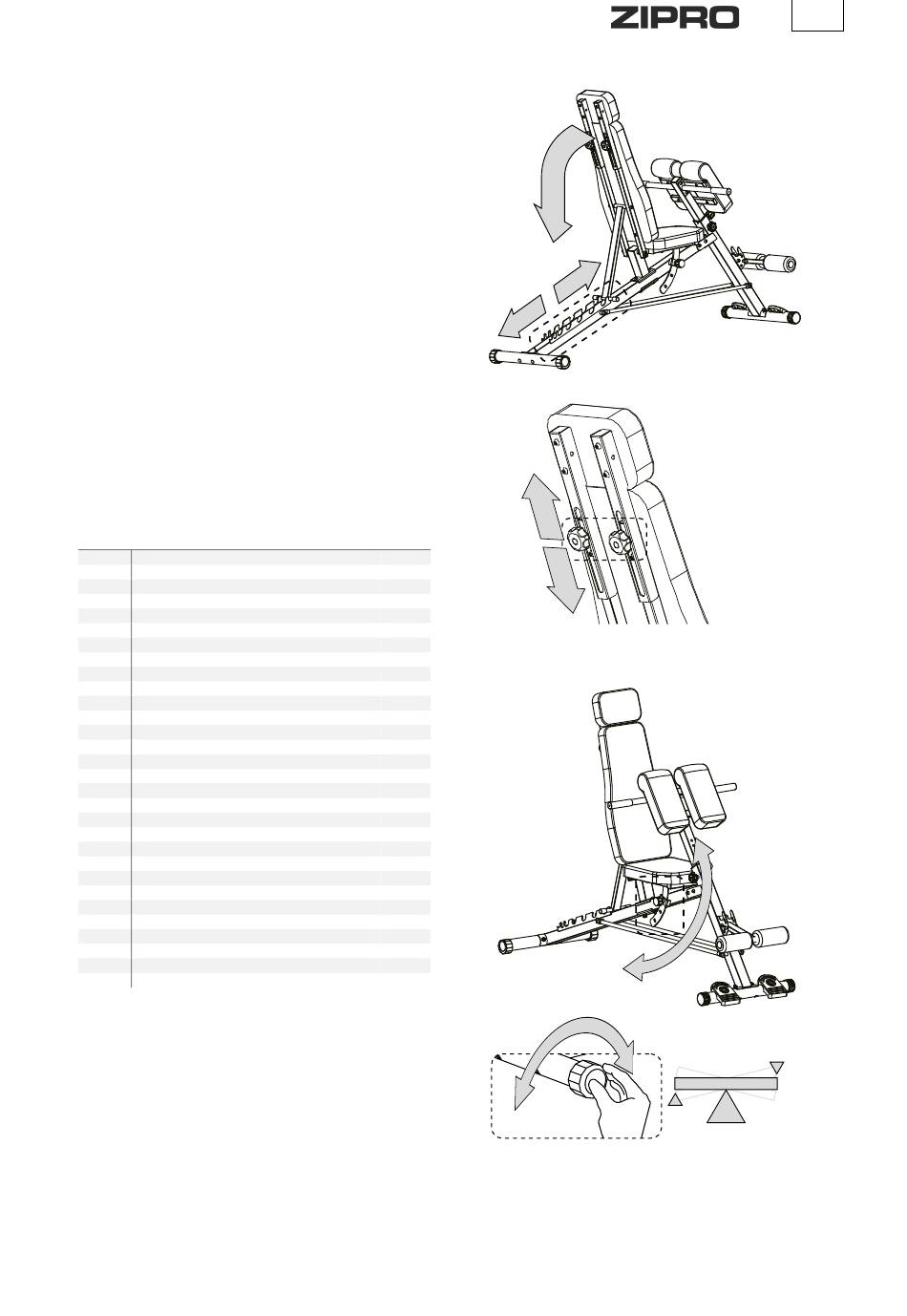

SÄÄTÖOHJE
Säädettäväselkänojan
Päärunkorungossa on 7 reikää. Selkänojan kaltevuuden säätämiseksi
nosta selkänojaa ja aseta selkänojan tyynyn pohja päärunkorungon
vastaavaan reikään ja kiinnitä sitten säätömekanismi tukevasti
runkoon.
Määrä
1
1
1
2
1
1
Säädettävä istuimen
1
Istuimen tyynyn kiinnitysputkessa on 3 säätöreikää. Istuimen tyynyn
1
kaltevuuden säätämiseksi vedä jousitappi ulos käsin ja aseta tyyny
2
vastaavaan säätöreikään.
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
9
4
4
9
Säädettävä tyynyn tukevan
Etuosan säätöputkessa on 7 säätöreikää. Tukityynyn säätämiseksi
nosta kyynärpäätukityynyä ja vedä sitten jousitappi ulos käsin, aseta
tyyny oikealle korkeudelle ja työnnä jousitappi takaisin säätöreikään.
