Warten Sie das Gerät regelmäßig. Führen Sie die folgenden Tätigkeiten
mindestens alle 20 Betriebsstunden durch.
• Überprüfen Sie den Zustand von Elementen wie Schrauben und
Muttern.
Achten Sie darauf, dass sie gut angezogen sind.
• Wischen Sie nach jedem Training den Schweiß vom Gerät ab.
•
Verwenden Sie zum Reinigen des Geräts nur Wasser
mit Seife. Verwenden Sie keine Reinigungsmittel.
• Lagern Sie das Gerät an einem trockenen und warmen Ort.
• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
UMWELT
Das Gerät wird in einer Verpackung geliefert, um es vor möglichen
Transportschäden zu schützen. Verpackungen sind Rohstoffe und
können recycelt werden. Entsorgen Sie diese Materialien in den
entsprechenden farbigen Behältern für die selektive Sammlung.
Schützen Sie die Umwelt und werfen Sie gebrauchte Batterien nicht in
den Hausmüll. Geben Sie sie dort zurück, wo Sie sie gekauft haben,
oder bringen Sie sie zu einer getrennten Sammelstelle für Wertstoffe.
Wir bitten Sie um aktive Mithilfe bei der sparsamen Bewirtschaftung der
natürlichen Ressourcen und dem Schutz der natürlichen Umwelt,
indem Sie das Altgerät an eine Wertstoffsammelstelle bringen
MONTAGE
Die Montage des Geräts muss sorgfältig von einem Erwachsenen
durchgeführt werden. Bitten Sie im Zweifelsfall jemanden mit mehr
Erfahrung auf diesem Gebiet um Hilfe.
• Vergewissern Sie sich vor Beginn der Montage, ob das Set
mit dem Gerät alle Elemente aus der Teileliste enthält und ob
irgendwelche Elemente während des Transports beschädigt
wurden. Wenn Elemente fehlen oder Sie Vorbehalte haben,
wenden Sie sich bitte an den Verkäufer.
• Machen Sie sich mit den Zeichnungen und Erklärungen vertraut
und führen Sie die Montage gemäß der Reihenfolge in der
Montageanleitung durch.
• Seien Sie bei der Montage vorsichtig. Bei der Verwendung von
Werkzeugen und Elementen besteht Verletzungsgefahr.
• Denken Sie daran, eine sichere Umgebung zu gewährleisten.
Legen Sie Werkzeuge und Montageelemente nicht chaotisch
aus. Denken Sie daran, dass Folien und Plastiktüten eine
Erstickungsgefahr für Kinder darstellen.
•
Die für die Durchführung eines bestimmten Schritts
erforderlichen Montageelemente der Montageanleitung sind in
den Zeichnungen und Erklärungen dargestellt. Verwenden Sie
die in Montageanleitung.
• Ziehen Sie die Teile in den ersten Montagephasen nicht
vollständig fest. Tun Sie dies erst, nachdem alle Teile platziert
sind und Sie sichergestellt haben, dass sie richtig sitzen.
• Der Hersteller behält sich das Recht vor, bestimmte Elemente
vormontiert zu liefern.
MONTAGEÜBERSICHT (→ Siehe Seite 2)
ACHTUNG! Es ist untersagt, Teile aus anderen Quellen als vom
Hersteller zu verwenden.

TEILELISTE

Nr. Beschreibung
1 Hinterer Hauptrahmen
2 Vorderes Stützrohr
3 Polster Rückenlehne
4 Bankstützrohr
5 Vorderer Stützfuß
6 Hinterer Stützfuß
7 Sitzkissenverstellung
8 Griffstangenrohr
9 Geländerrohr
10 Schwingrohr
11 Verbindungsband
12 Stützscheibe mit Schrauben
13 Innere Endkappe des Ringrohrs
14 Pedal
15 Schaumstoff
16 Knopf
17 Knopf
18 Endkappe
19 Schraube M10×115
20 Schraube M10×70
21 Schraube M10×60
22 Unterlegscheibe D8
23 Federring D8
24 Schraube M8×30
25 Schraube M8×20
26 Schraube M8×60
27 Mutter M10
28 Gebogene Unterlegscheibe D8
29 Mutter Kappe M8
30 Unterlegscheibe D10
MONTAGEANLEITUNG (→ Siehe Seite 2)
ACHTUNG! Befolgen Sie während der Montage die folgenden Schritte
und verwenden Sie die dem Produkt beiliegenden Werkzeuge.
Bereiten Sie ausreichend Freiraum für die Installation des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird die Montage zu
zweit empfohlen.

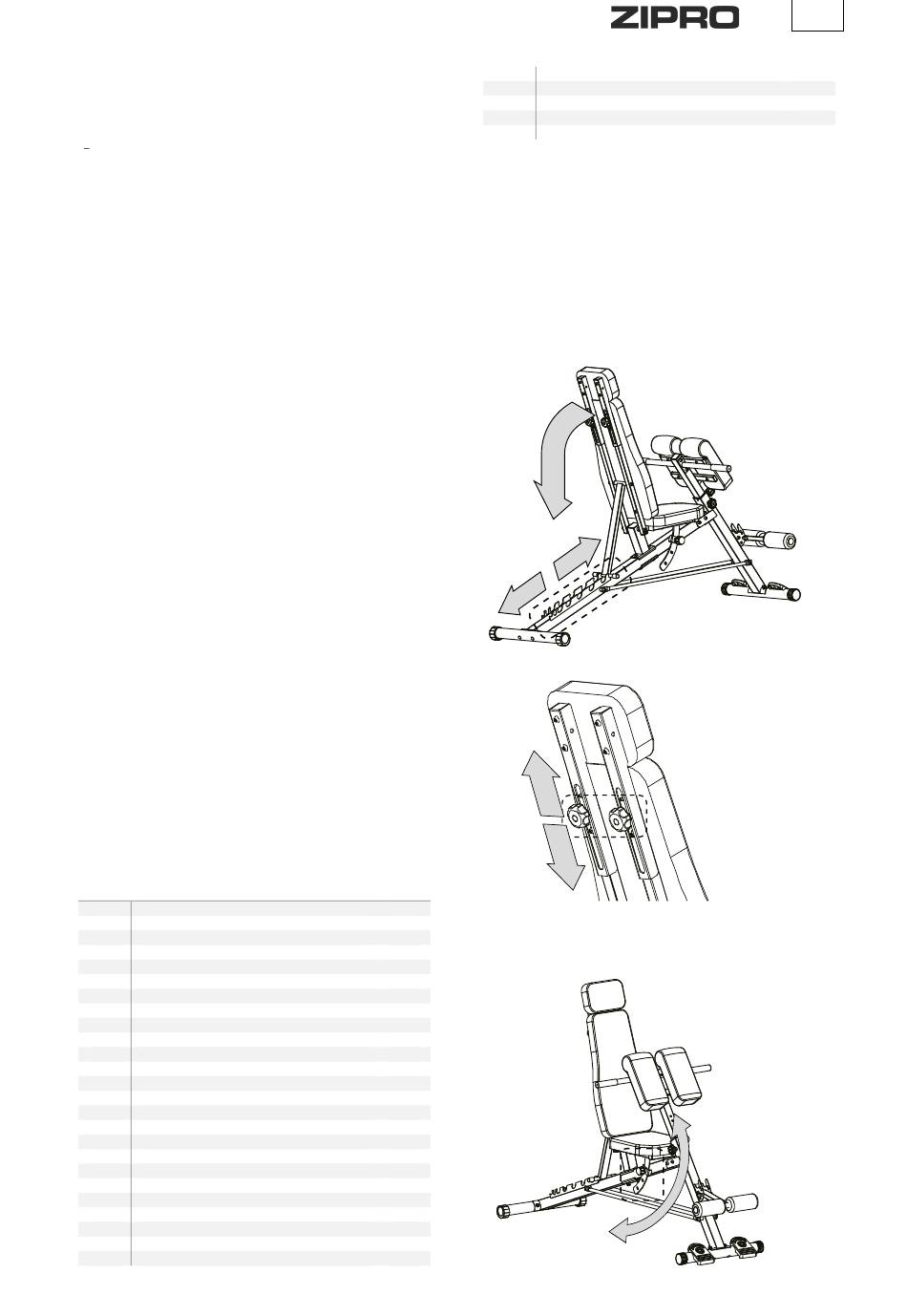

EINSTELLUNGSANLEITUNG

EinstellbareRücklehnen
Am hinteren Hauptrahmen befinden sich 7 Löcher. Um den
Neigungswinkel der Rückenlehne einzustellen, heben Sie die
Rückenlehne an und platzieren Sie die Basis des Rückenkissens im
entsprechenden Loch am hinteren Hauptrahmen und setzen Sie dann
den Einstellmechanismus sicher im Rahmen ein.
Menge
1
Einstellbare Sitzfläche
1 Am Rohr zur Befestigung des Sitzkissens befinden sich 3 Einstelllöcher.
1
Um den Neigungswinkel des Sitzkissens einzustellen, ziehen Sie den
2
Federstift manuell heraus und platzieren Sie das Kissen dann im
1
entsprechenden Einstellloch.
1
1
1
2
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
DE
4
9
4
4
9
31
