Çevreyi koruyun ve kullanılmış pilleri evsel atık kutusuna atmayın.
Bunları satın aldığınız yere iade edin veya ayrı bir geri dönüşüm
depolama noktasına verin.
Lütfen kullanılmış cihazı bir geri dönüşüm depolama noktasına teslim
ederek doğal kaynakların verimli kullanımına ve doğal çevrenin
korunmasına aktif olarak yardımcı olun
MONTAJ
Cihazın montajı, dikkatli bir şekilde bir yetişkin tarafından yapılmalıdır.
Şüpheniz varsa, bu alanda daha fazla deneyime sahip birinden yardım
isteyin.
• Montaja başlamadan önce, setin
cihazla birlikte tüm öğeleri içerdiğinden emin olun parça listesi
ve nakliye sırasında herhangi bir öğenin hasar görmediğinden
emin olun. Eksik parça veya şikayet durumunda satıcıyla
iletişime geçin.
• Çizimlere ve açıklamalara aşina olun ve montajı içindeki sıraya
göre gerçekleştirin montaj talimatları.
• Montaj sırasında dikkatli olun. Alet ve elemanları kullanırken
yaralanma riski vardır.
• Güvenli bir ortam sağlamayı unutmayın.
Aletleri ve montaj elemanlarını düzensiz bir şekilde
yerleştirmeyin. Plastik filmlerin ve torbaların çocuklar için
boğulma tehlikesi oluşturduğunu unutmayın.
• Belirli bir adım için gerekli montaj elemanları montaj
talimatlarında çizimlerde ve açıklamalarda gösterilmiştir. İçinde
belirtilen öğeleri kullanın montaj talimatları.
• Montajın ilk aşamalarında parçaları sonuna kadar sıkmayın.
Hepsini yerleştirdikten ve doğru şekilde oturduğundan emin
olduktan sonra sıkın.
• Üretici, bazı parçaların önceden montajını yapma hakkını saklı
tutar.
MONTAJ ŞEMASI (→ Bkz. sayfa 2)
DİKKAT! Üretici dışındaki kaynaklardan gelen parçaların kullanılması
yasaktır.
PARÇA LİSTESİ
No Açıklama
1 Arka ana çerçeve
2 Ön destek borusu
3 AMinderi sırtlığı
4 Banka destek borusu
5 Ön destek ayağı
6 Arka destek ayağı
7 Oturma minderi ayarlayıcısı
8 Tutamak borusu
9 Tırabzan borusu
10 Salınım borusu
11 Bağlantı kayışı
12 Vidalarla destekleyici pul
13 Halka boru için iç kapak
14 Pedal
15 Köpük
16 Düğme
17 Düğme
18 Kapak
19 M10×115 Vida
20 M10×70 Vida
21 M10×60 Vida
22 D8 Pul
23 D8 Yaylı rondela
24 M8×30 Vida
25 M8×20 Vida
26 M8×60 Vida
27 M10 Somun
28 D8 Kavisli pul
29 Somun kör M8
30 Pul D10
MONTAJ TALIMATLARI (→ Sayfa'ya bakın 2)
DİKKAT! Montaj sırasında aşağıdaki adımlara uyun ve ürünle birlikte
verilen aletleri kullanın.
Cihazı monte etmek için yeterli boş alan hazırlayın.
Bazı parçaların ağırlığı nedeniyle, montajın iki kişi tarafından yapılması
önerilir.

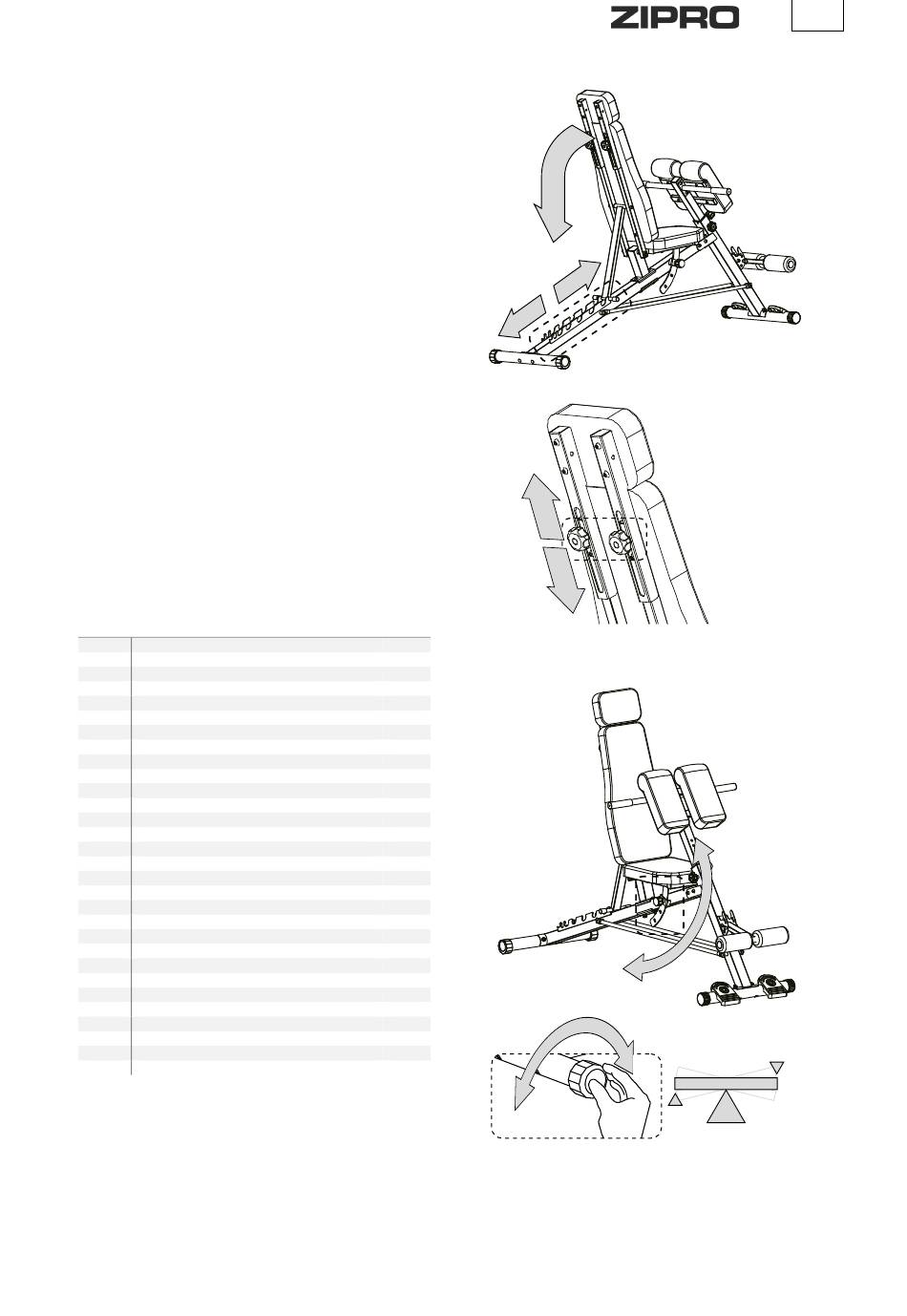

AYAR TALIMATLARI
Ayarlanabiliren sırtlığ
Arka ana çerçevede 7 delik bulunmaktadır. Sırt açısını ayarlamak için
sırtlığı kaldırın ve sırt yastığı tabanını arka ana çerçevedeki uygun
deliğe yerleştirin ve ardından ayar mekanizmasını çerçeveye güvenli bir
şekilde sabitleyin.
Miktar
Ayarlanabilir koltuk
1
Koltuk yastığını sabitleyen boru üzerinde 3 ayar deliği bulunmaktadır.
1
Koltuk yastığının açısını ayarlamak için yaylı pimi manuel olarak çekin
1
ve ardından yastığı uygun ayar deliğine yerleştirin.
2
1
1
1
1
2
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
9
4
4
9
Ayarlanabilir yastığı destekleyici
Ön ayar borusunda 7 ayar deliği bulunmaktadır. Destek yastığını
ayarlamak için dirsekleri destekleyen yastığı kaldırın ve ardından yaylı
pimi manuel olarak çekin, yastığı uygun yüksekliğe ayarlayın ve yaylı
pimi ayar deliğine tekrar itin.
