MONTAŻ
Montaż urządzenia musi zostać przeprowadzony starannie przez osobę
dorosłą. W przypadku wątpliwości poproś o pomoc kogoś z większym
doświadczeniem w tej dziedzinie.
•
Przed rozpoczęciem montażu upewnij się, czy zestaw
z urządzeniem zawiera wszystkie elementy z listy części oraz czy
jakieś elementy nie uległy zniszczeniu podczas transportu. W
przypadku braku elementów lub zastrzeżeń skontaktuj się ze
sprzedawcą.
•
Zapoznaj się z rysunkami oraz objaśnieniami i dokonuj montażu
zgodnie z kolejnością zawartą w instrukcji montażu.
•
Zachowaj ostrożność podczas montażu. W trakcie korzystania z
narzędzi i elementów istnieje ryzyko skaleczenia się.
SCHEMAT MONTAŻOWY (→ Patrz strona 2)
UWAGA! Zabrania się używania części pochodzących z innych źródeł niż od producenta.
LISTA CZĘŚCI
Nr
Opis
1
Rama główna
2
Przedni stabilizator
2A
Tylny stabilizator
3
Zestaw montażowy
3.1
Śruba M8x60
3.2
Podkładka płaska d8
3.3
Nakrętka M8
4
Zawleczka d10x60
5
Ekspander
6
Klucz płaski 13 mm /17 mm
7
Wspornik do regulacji
8
Tylny stabilizator
9
Oparcie
10
Siedzisko
11
Blokada nóg
INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.
•
Pamiętaj o zachowaniu bezpiecznego otoczenia.
Nie rozkładaj chaotycznie narzędzi i elementów montażowych.
Pamiętaj, że folie i torby z tworzywa sztucznego stanowią
zagrożenie uduszeniem się przez dzieci.
•
Elementy montażowe potrzebne do wykonania danego kroku
instrukcji montażu zostały przedstawione na rysunkach i
objaśnieniach. Korzystaj z elementów wskazanych w instrukcji
montażu.
•
W pierwszych fazach montażu nie dokręcaj części do oporu.
Zrób to po umieszczeniu wszystkich i upewnieniu się, że są
prawidłowo osadzone.
•
Producent zastrzega sobie prawo do wstępnego montażu
niektórych elementów.
Ilość
1
1
1
4
4
4
4
3
4
1
1
1
1
1

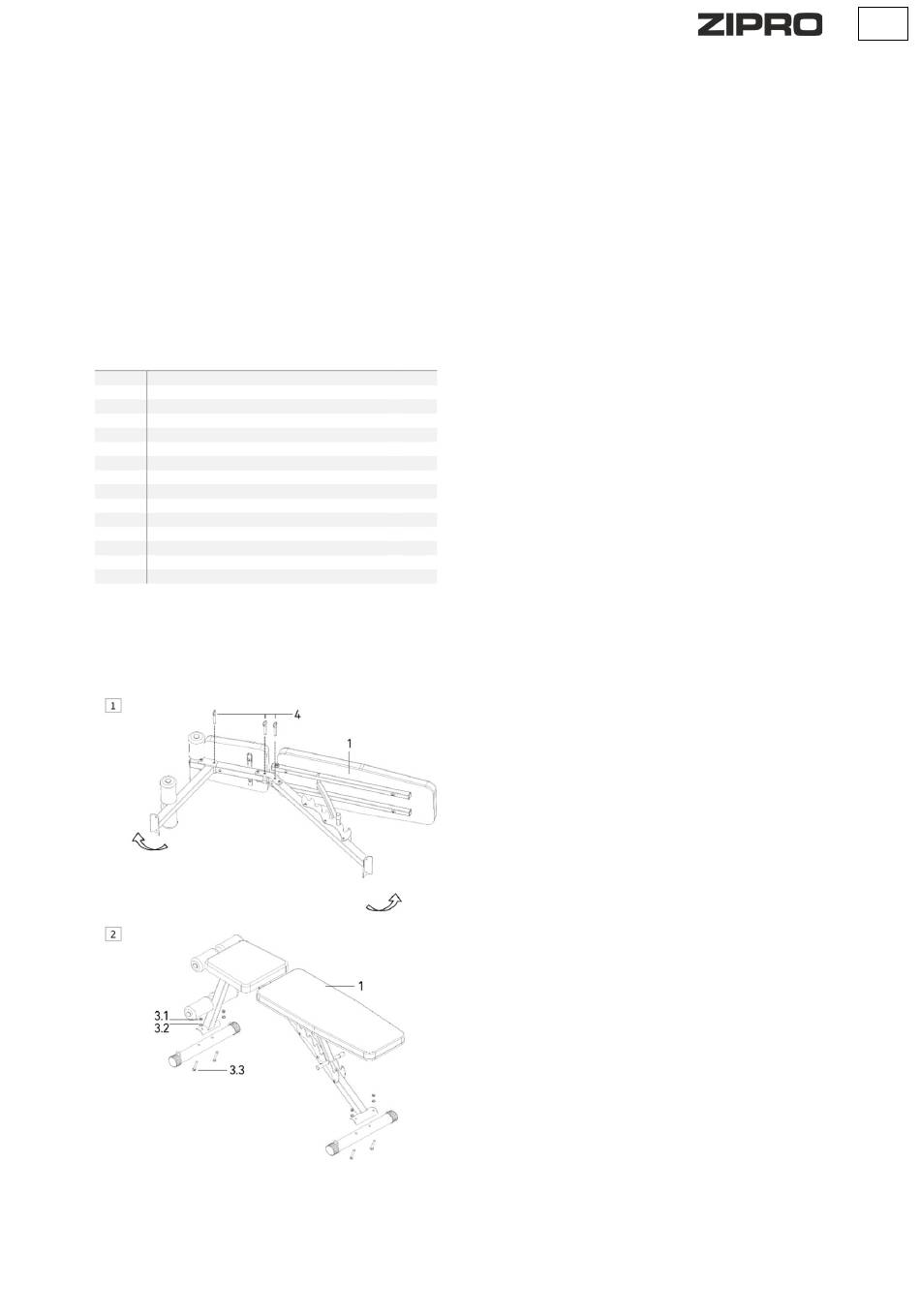

KROK 1.
Połóż ramę główną (1) na boku.
Otwórz ramę główną (1) i zablokuj siedzisko i oparcie
w otworach, jak pokazano na rysunku.
Następnie wyrównaj otwory i włóż w nie wszystkie trzy zawleczki (4).
KROK 2.
Zamonuj przedni i tylny stabilizator (2, 2a) do ramy głównej (1) przy
pomocy zestawu montażowego: śrub (3.3), podkładek (3.2) oraz
nakrętek (3.1).
PL
