MONTÁŽ
Montáž zařízení musí být provedena pečlivě dospělou osobou. V
případě pochybností požádejte o pomoc někoho se zkušenostmi v této
oblasti.
• Před zahájením montáže se ujistěte, zda sada
se zařízením obsahuje všechny prvky z seznamu dílů a zda
nedošlo k poškození některých prvků během přepravy. V
případě chybějících prvků nebo námitek kontaktujte prodejce.
•
Seznamte se s výkresy a vysvětlivkami a provádějte montáž v
souladu s pořadím uvedeným v návodu k montáži.
• Buďte opatrní při montáži. Při používání nástrojů a prvků
existuje riziko poranění.
• Nezapomeňte na zachování bezpečného prostředí.
Nerozkládejte chaoticky nástroje a montážní prvky.
Nezapomeňte, že fólie a plastové sáčky představují riziko
udušení pro děti.
•
Montážní prvky potřebné k provedení daného kroku návodu k
montáži byly zobrazeny na výkresech a vysvětlivkách.
Používejte prvky uvedené v montážního návodu.
•
V prvních fázích montáže nedotahujte díly úplně. Udělejte to až
po umístění všech a ujistěte se, že jsou správně usazeny.
•
Výrobce si vyhrazuje právo na předběžnou montáž některých
prvků.
MONTÁŽNÍ SCHÉMA (→ Viz strana 2)
POZOR! Je zakázáno používat díly pocházející z jiných zdrojů než od
výrobce.
SEZNAM DÍLŮ
Č. Popis
1 Zadní hlavní rám
2 Přední podpůrná trubka
3 Polštáře opěradla
4 Podpůrná trubka lavičky
5 Přední podpůrná noha
6 Zadní podpůrná noha
7 Regulátor polštáře sedadla
8 Trubka držadla rukojeti
9 Trubka zábradlí
10 Kyvná trubka
11 Spojovací pásek
12 Opěrná podložka se šrouby
13 Vnitřní záslepka prstencové trubky
14 Pedál
15 Pěna
16 Knoflík
17 Knoflík
18 Záslepka
19 Šroub M10×115
20 Šroub M10×70
21 Šroub M10×60
22 Podložka D8
23 Pružná podložka D8
24 Šroub M8×30
25 Šroub M8×20
26 Šroub M8×60
27 Matice M10
28 Zakřivená podložka D8
29 Matice záslepka M8
30 Podložka D10
NÁVOD K MONTÁŽI (→ Viz strana 2)
POZOR! Během montáže dodržujte následující kroky a používejte
nástroje, které jsou součástí produktu.
Připravte dostatek volného prostoru pro montáž zařízení.
Vzhledem k vysoké hmotnosti některých prvků se doporučuje montáž
ve dvou osobách.

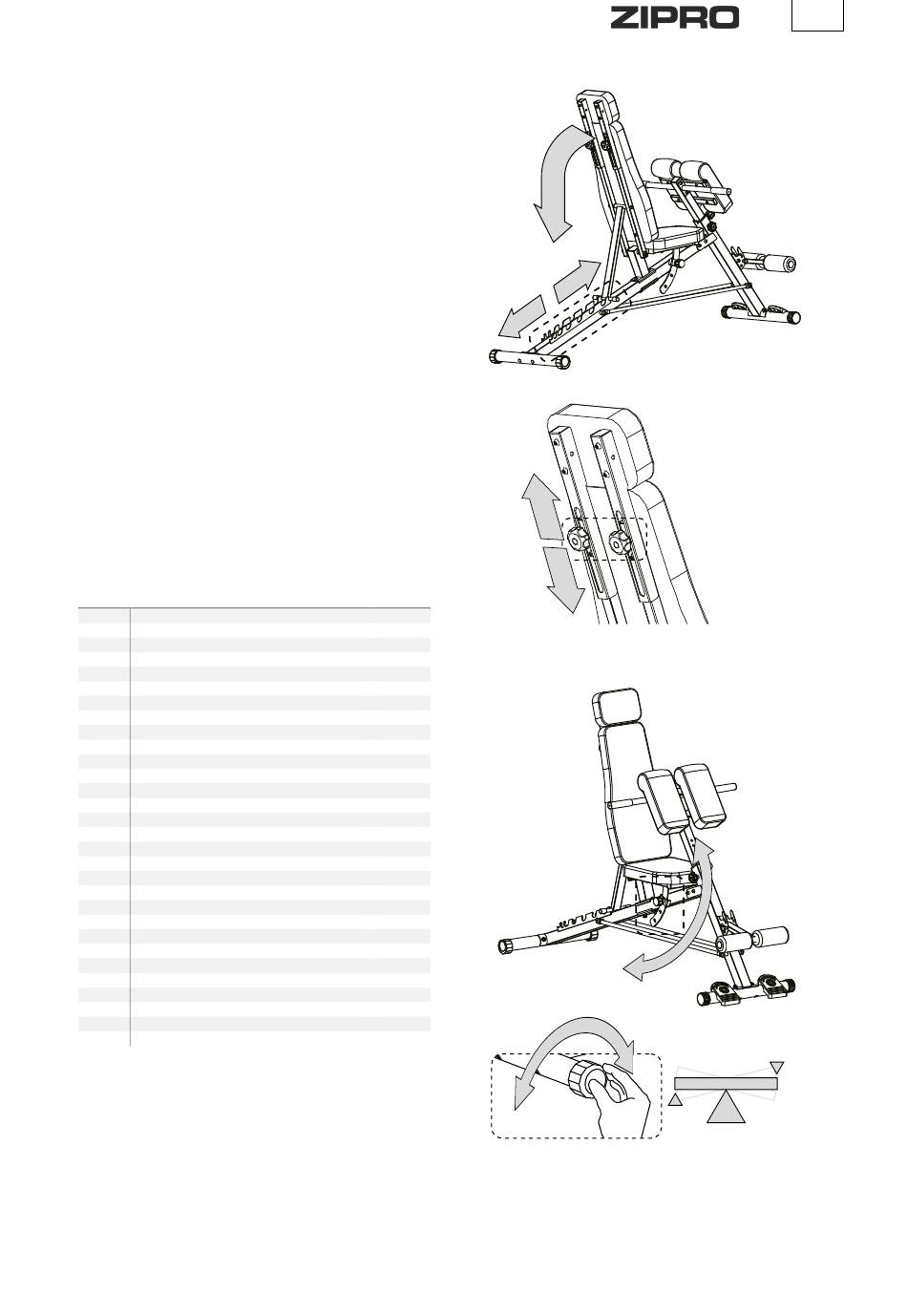

NÁVOD K SEŘÍZENÍ
Seřizovacíopěradla
Na zadním hlavním rámu je 7 otvorů. Pro nastavení úhlu opěradla
zvedněte opěradlo a umístěte základnu polštáře opěradla do
příslušného otvoru na zadním hlavním rámu a poté bezpečně upevněte
nastavovací mechanismus v rámu.
Množství
1
1
Seřizovací sedadla
1
Na trubce upevňující polštář sedadla jsou 3 nastavovací otvory. Pro
2
nastavení úhlu polštáře sedadla ručně vytáhněte pružinový kolík a poté
1
nastavte polštář do příslušného nastavovacího otvoru.
1
1
1
2
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
9
4
4
9
Seřizovací polštáře podpírající
Na přední nastavovací trubce je 7 nastavovacích otvorů. Pro nastavení
podpěrného polštáře zvedněte polštář podpírající lokty, poté ručně
vytáhněte pružinový kolík, nastavte polštář do správné výšky a znovu
zatlačte pružinový kolík do nastavovacího otvoru.
