Prosimo vas za aktivno pomoč pri varčnem ravnanju z naravnimi viri in
varovanju naravnega okolja, tako da rabljeno napravo predate na
zbirno mesto za sekundarne surovine
MONTAŽA
Montažo naprave mora skrbno izvesti odrasla oseba. V primeru dvomov
prosite za pomoč nekoga z več izkušnjami na tem področju.
• Pred začetkom montaže se prepričajte, ali komplet
z napravo vsebuje vse elemente s seznam delov in ali so bili
nekateri elementi med transportom poškodovani. V primeru
manjkajočih elementov ali zadržkov se obrnite na prodajalca.
•
Seznanite se z risbami in pojasnili ter izvedite montažo v skladu
z vrstnim redom, navedenim v navodilih za montažo.
• Bodite previdni pri montaži. Med uporabo orodja in elementov
obstaja nevarnost poškodb.
• Ne pozabite ohranjati varnega okolja.
Ne razporejajte kaotično orodja in montažnih elementov. Ne
pozabite, da so folije in vrečke iz plastike nevarnost zadušitve za
otroke.
• Montažni elementi, potrebni za izvedbo posameznega koraka
navodil za montažo so prikazani na risbah in v pojasnilih.
Uporabite elemente, navedene v Navodila za montažo.
•
V zgodnjih fazah montaže delov ne privijte do konca. To storite,
ko so vsi deli nameščeni in se prepričate, da so pravilno
nameščeni.
•
Proizvajalec si pridržuje pravico do predhodne montaže
nekaterih elementov.
SHEMA MONTAŽE (→ Glejte stran 2)
POZOR! Prepovedana je uporaba delov, ki ne prihajajo od proizvajalca.

SEZNAM DELOV

Št. Opis
1 Zadnji glavni okvir
2 Sprednja podporna cev
3 Blazinain naslonjala
4 Podporna cev za klop
5 Sprednja podporna noga
6 Zadnja podporna noga
7 Regulator blazine sedeža
8 Cev ročaja
9 Cev ograje
10 Nihajna cev
11 Povezovalni trak
12 Podložna ploščica s sorniki
13 Notranji pokrov obročne cevi
14 Pedal
15 Pena
16 Gumb
17 Gumb
18 Pokrov
19 Vijak M10×115
20 Vijak M10×70
21 Vijak M10×60
22 Podložka D8
23 Vzmetna podložka D8
24 Vijak M8×30
25 Vijak M8×20
26 Vijak M8×60
27 Matica M10
28 Ukrivljena podložka D8
29 Matica pokrivna M8
30 Podložka D10
NAVODILA ZA MONTAŽO (→ Glejte stran 2)
POZOR! Med montažo upoštevajte naslednje korake in uporabljajte
orodje, priloženo izdelku.
Zagotovite si dovolj prostora za namestitev naprave.
Zaradi velike teže nekaterih elementov je priporočljiva montaža v
dvoje.

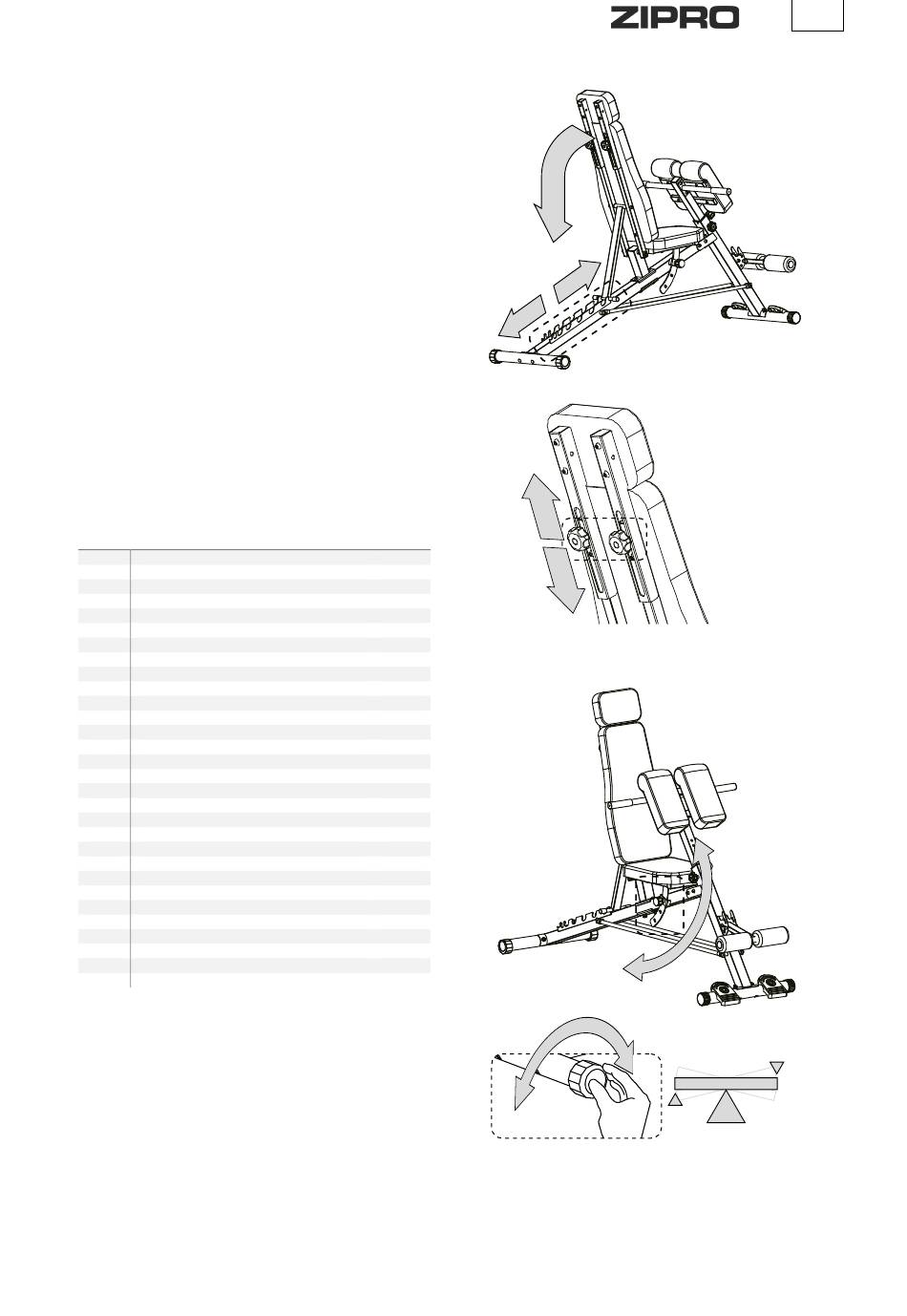

NAVODILA ZA NASTAVITEV
Nastavljanjenaslonjala
Na zadnjem glavnem okvirju je 7 lukenj. Za nastavitev kota naklona
naslonjala dvignite naslonjalo in postavite podstavek blazine
naslonjala v ustrezno luknjo na zadnjem glavnem okvirju, nato pa
varno pritrdite mehanizem za nastavitev v okvir.
Količina
1
1
1
2
1
1
Nastavljanje sedeža
1
Na cevi, ki pritrjuje blazino sedeža, so 3 nastavitvene luknje. Za
1
nastavitev kota naklona blazine sedeža ročno izvlecite vzmetni zatič,
2
nato pa nastavite blazino v ustrezno nastavitveno luknjo.
1
1
2
2
2
2
2
1
1
2
4
3
2
2
4
2
4
9
4
4
9
Nastavljanje blazine za podporoe
Na sprednji nastavitveni cevi je 7 nastavitvenih lukenj. Za nastavitev
podporne blazine dvignite blazino za podporo komolcev, nato pa ročno
izvlecite vzmetni zatič, nastavite blazino na ustrezno višino in ponovno
potisnite vzmetni zatič v nastavitveno luknjo.
