Verdrahtung und Anschlüsse
Sicherheitsmaßnahmen
Beachten Sie die nachfolgend beschriebenen Sicherheitsvorkehrungen, um
die internen Komponenten der SPS zu schützen.
Kurzschlußschutz für Ausgang
Der Ausgang oder die internen Schaltkreise könnten beschädigt werden,
wenn es bei einer an den Ausgang angeschlossenen Last zu einem Kurz-
schluß kommt. Es ist daher zu empfehlen, eine entsprechende Schutzsiche-
rung zu installieren.
Polarität der Spannungsversorgung der Last
Überprüfen Sie vor der Verdrahtung der Transistorausgänge die Polarität der
Spannungsversorgung der Last sehr gründlich. Bei falschem Anschluß kann
die Last eine Fehlfunktion hervorrrufen und die internen Komponenten kön-
nen zerstört werden.
Induktive Lasten
Falls eine induktive Last an den Ausgang angeschlossen ist, sollte ein RC–
Glied oder eine Diode parallel zur Last geschaltet werden.

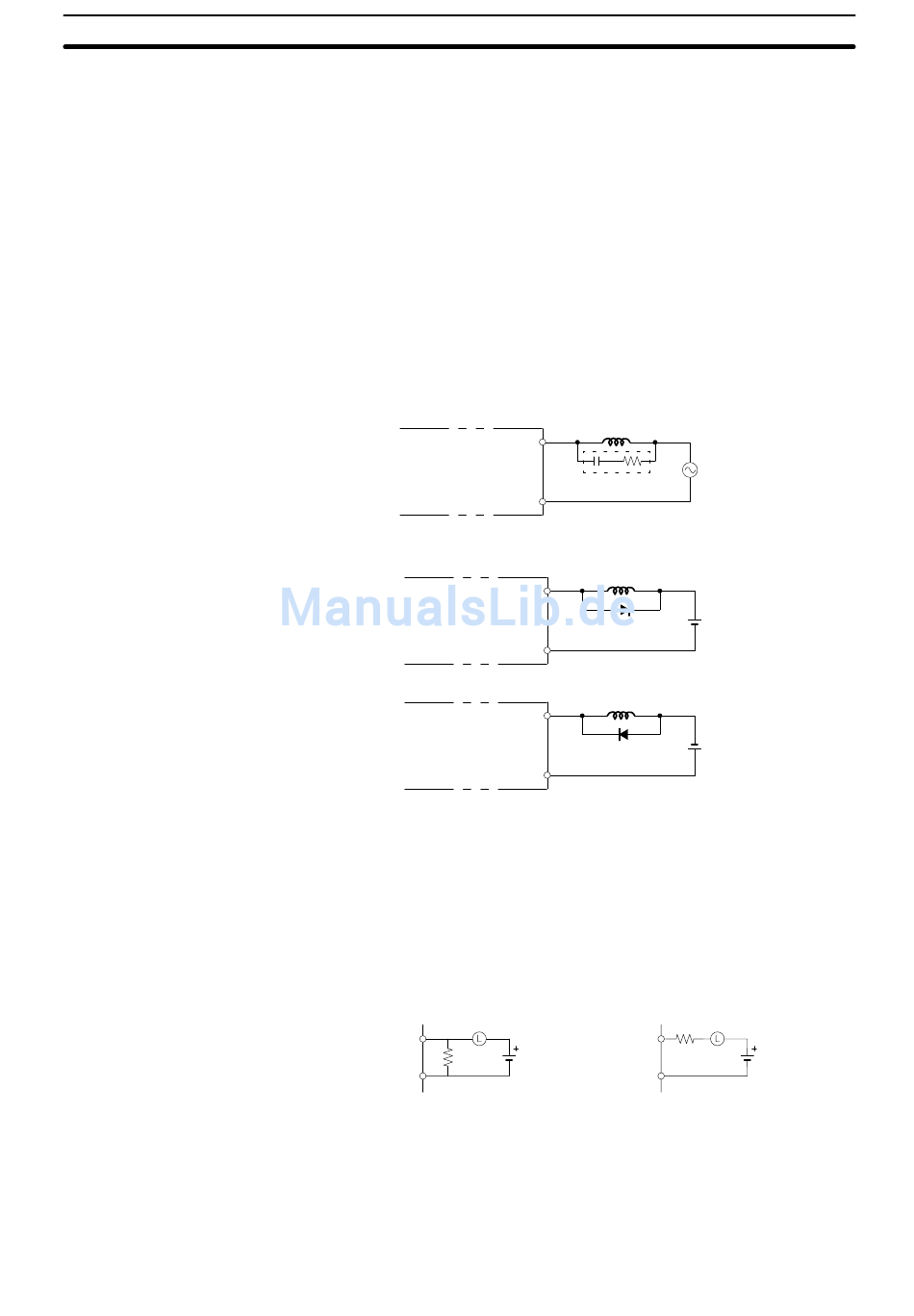

Darstellung RC–Glied:
Relaisausgang
CPM1A
Relaisausgang
Transistorausgang
(NPN–Typ)
CPM1A
Relaisausgang
Transistoraussgang
(PNP–Typ)
CPM1A
Die Diode sollte die folgenden Anforderungen erfüllen:
Die Spitzendurchbruchsspannung muß mindestens den dreifachen Wert
der Lastspannung betragen.
Der gleichgerichtete Strom muß im Durchschnitt 1 A betragen.
Einschaltstrom
Wenn eine Last mit einem hohem Einschaltstrom (z.B. Glühlampe) einer
CPM1A mit Relais– oder Transistorausgang geschaltet, sollte zur Begren-
zung eine der nachfolgenden Konfigurationen benutzt werden.
Gegenmaßnahme 1
OUT
R
COM
Reduzierung des Einschaltstromes
um ca. 1/3 durch Erzeugung eines
Blindstromes
Absicherung bei Kurzschluß über Sicherung
Durch Kurzschluß der Last kann bei der CPM1A mit Transistorausgang ein
Brand ausgelöst werden. Aus diesem Grunde sollte seriell zur Last eine Si-
cherung installiert werden.
OUT
RC–Glied
COM
OUT
Diode
COM
OUT
Diode
COM
Gegenmaßnahme 2
OUT
COM
Reduzierung durch Strom–
begrenzungswiderstand
Kapitel 3-4
R
