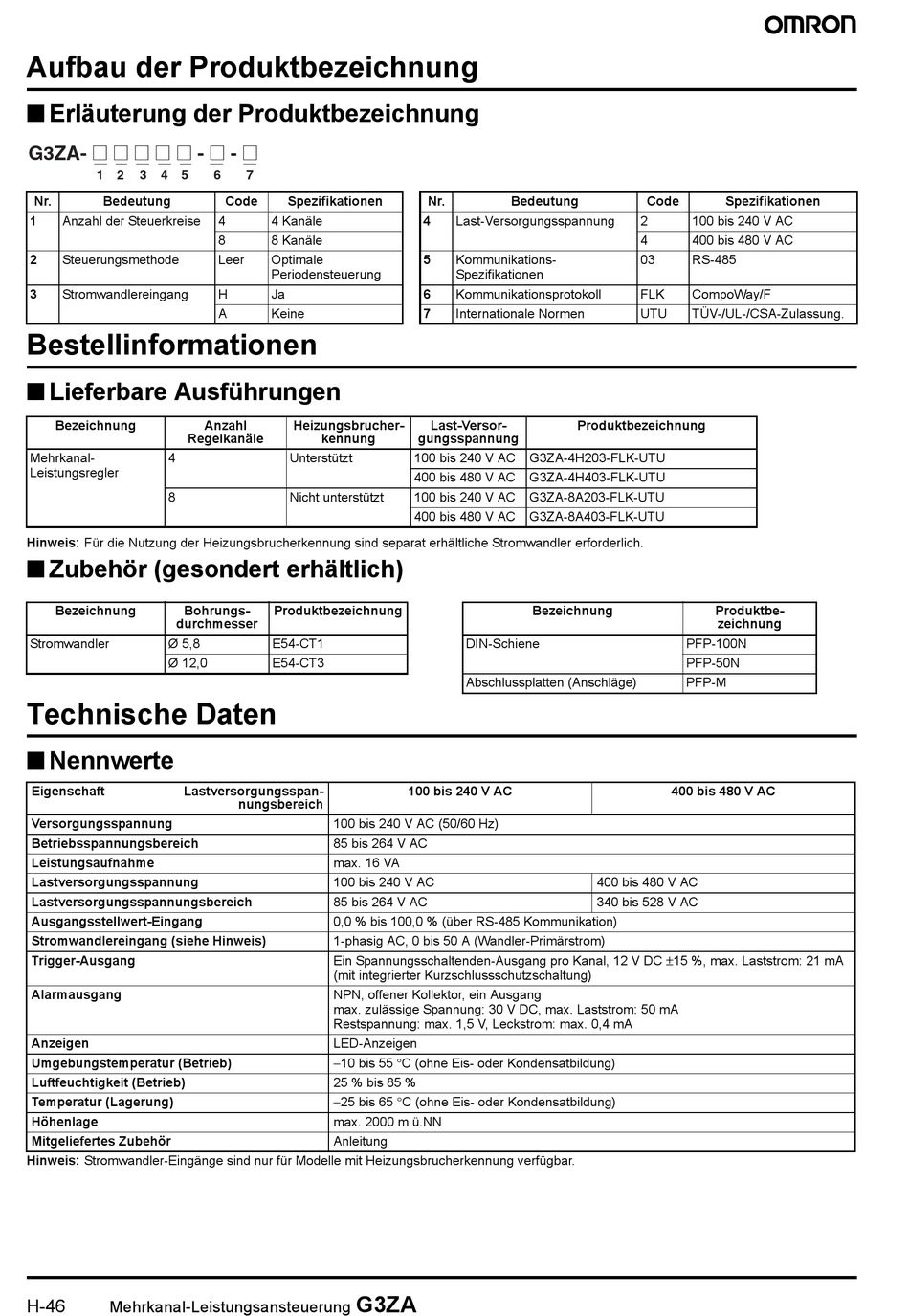

Aufbau der Produktbezeichnung

■ Erläuterung der Produktbezeichnung
G3ZA- @ @ @ @ @ - @ - @
1 2 3 4 5
Nr. Bedeutung
1 Anzahl der Steuerkreise
2 Steuerungsmethode
3 Stromwandlereingang
Bestellinformationen
■ Lieferbare Ausführungen
Bezeichnung
Regelkanäle
Mehrkanal- 4
Leistungsregler
8
Hinweis: Für die Nutzung der Heizungsbrucherkennung sind separat erhältliche Stromwandler erforderlich.
■ Zubehör (gesondert erhältlich)
Bezeichnung Bohrungs-
durchmesser
Stromwandler Ø 5,8
Ø 12,0

Technische Daten

■ Nennwerte
Eigenschaft Lastversorgungsspan-
Versorgungsspannung
Betriebsspannungsbereich
Leistungsaufnahme
Lastversorgungsspannung
Lastversorgungsspannungsbereich
Ausgangsstellwert-Eingang
Stromwandlereingang (siehe Hinweis)
Trigger-Ausgang
Alarmausgang
Anzeigen
Umgebungstemperatur (Betrieb)
Luftfeuchtigkeit (Betrieb)
Temperatur (Lagerung)
Höhenlage
Mitgeliefertes Zubehör
Hinweis: Stromwandler-Eingänge sind nur für Modelle mit Heizungsbrucherkennung verfügbar.
H-46
Mehrkanal-Leistungsansteuerung
6 7
Code Spezifikationen
4 4 Kanäle
8 8 Kanäle
Leer Optimale
Periodensteuerung
H Ja
A Keine
Anzahl Heizungsbrucher-
kennung
Unterstützt
Nicht unterstützt
Produktbezeichnung
E54-CT1
E54-CT3
nungsbereich
100 bis 240 V AC (50/60 Hz)
85 bis 264 V AC
max. 16 VA
100 bis 240 V AC
85 bis 264 V AC
0,0 % bis 100,0 % (über RS-485 Kommunikation)
1-phasig AC, 0 bis 50 A (Wandler-Primärstrom)
Ein Spannungsschaltenden-Ausgang pro Kanal, 12 V DC ±15 %, max. Laststrom: 21 mA
(mit integrierter Kurzschlussschutzschaltung)
NPN, offener Kollektor, ein Ausgang
max. zulässige Spannung: 30 V DC, max. Laststrom: 50 mA
Restspannung: max. 1,5 V, Leckstrom: max. 0,4 mA
LED-Anzeigen
−10 bis 55 °C (ohne Eis- oder Kondensatbildung)
25 % bis 85 %
−25 bis 65 °C (ohne Eis- oder Kondensatbildung)
max. 2000 m ü.NN
Anleitung
G3ZA
Nr. Bedeutung
4 Last-Versorgungsspannung
5 Kommunikations-
Spezifikationen
6 Kommunikationsprotokoll
7 Internationale Normen
Last-Versor- Produktbezeichnung
gungsspannung
100 bis 240 V AC G3ZA-4H203-FLK-UTU
400 bis 480 V AC G3ZA-4H403-FLK-UTU
100 bis 240 V AC G3ZA-8A203-FLK-UTU
400 bis 480 V AC G3ZA-8A403-FLK-UTU
Bezeichnung
DIN-Schiene
Abschlussplatten (Anschläge)
100 bis 240 V AC
Code Spezifikationen
2 100 bis 240 V AC
4 400 bis 480 V AC
03 RS-485
FLK CompoWay/F
UTU TÜV-/UL-/CSA-Zulassung.
Produktbe-
zeichnung
PFP-100N
PFP-50N
PFP-M
400 bis 480 V AC
400 bis 480 V AC
340 bis 528 V AC
