Verdrahtung und Anschlüsse

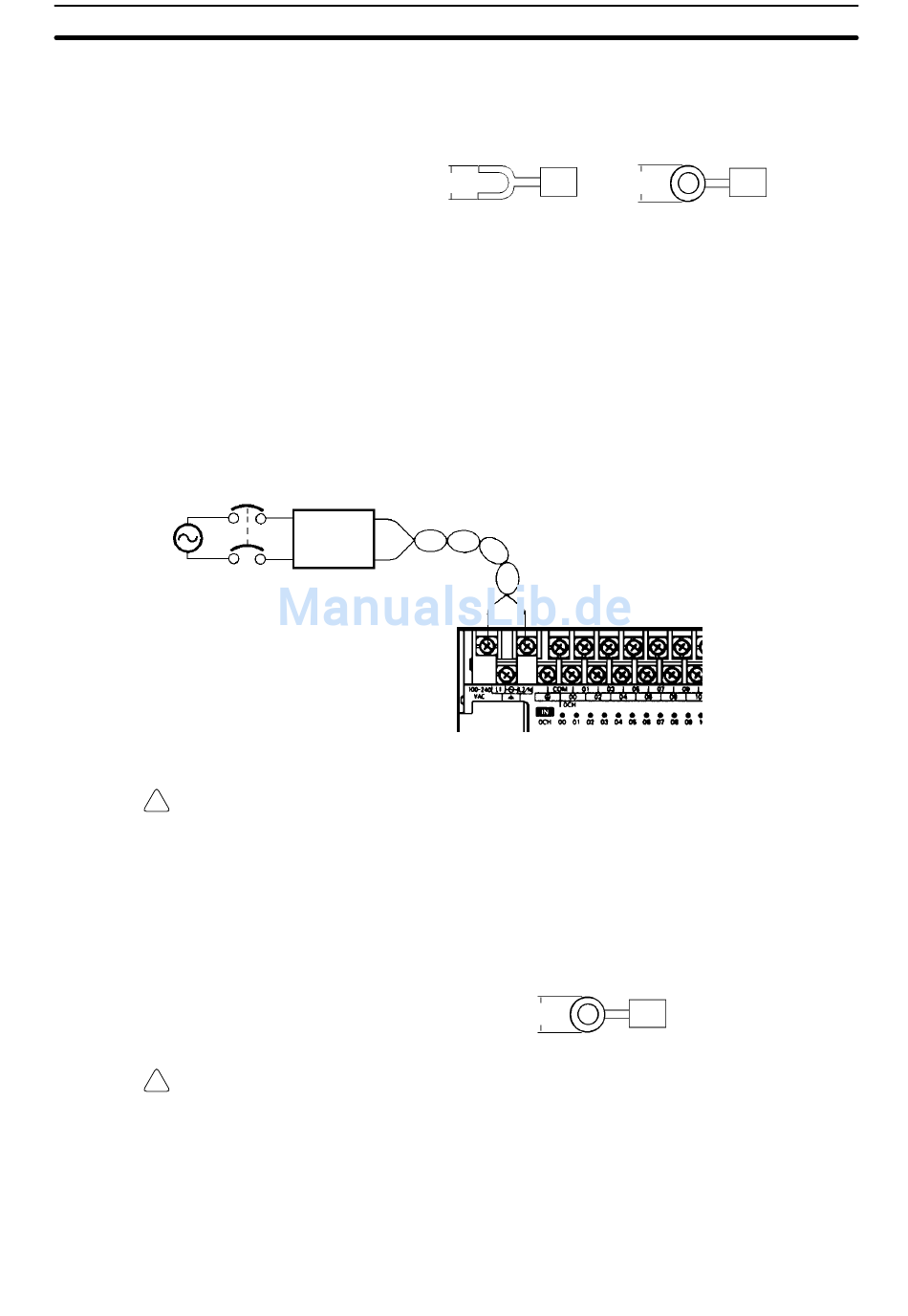

3-4-3 Verdrahtung der Spannungsversorgung

100...240 VAC
Spannungsversorgung
AC
Span-
nungs-
versor-
gung
Kabelschuhe
! Vorsicht
Vorsicht
!
24 VDC Spannungsversorgung
Verwenden sie M3–Klemmenschrauben, und ziehen Sie diese mit einem
Drehmoment von max. 0,5 Nm an.
Benutzen Sie ausschließlich die nachfolgend dargestellte Klemmenform.
6,2 mm max.
Verwenden Sie eine getrennte Spanungsversorgung für die CPM1A. Dadurch
wird Spannungsabfall durch einen Einschaltstrom, der durch das Einschalten
anderer Geräte hervorgerufen werden könnte, vermieden.
Verwenden Sie mehrere CPM1, benutzen Sie mehrere Spannungsversorgun-
gen. Auch hier wird dadurch ein Spannungsabfall im Einschaltmoment ausge-
schlossen.
Um Störungen auszuschließen, verwenden Sie zur galvanischen Trennung
einen 1:1–Trenntransformator und eine verdrillte 2–Drahtleitung. Achten Sie
bei der Auslegung der Leitungsdicke auf einen ausreichenden Leitungsquer-
schnitt, um mögliche Spannungs– oder Stromspitzen abzufangen.
Trenn–
trans–
formator
Unter–
brecher
Verwenden Sie Kabelschuhe für die stromführenden Leitungen und die E/A–
Leitungen der CPM1A oder benutzen Sie statt verdrillter Leitungen 1–Draht-
leitungen. Verdrillte Leitungen erhöhen das Kurzschlußrisiko und könnten da-
durch einen Brand auslösen.
Verwenden sie M3–Klemmenschrauben.
Benutzen Sie ausschließlich die nachfolgend dargestellte Ringklemme für
jede Klemmenschraube.
Ziehen Sie jede Klemmenschraube zur Verdahtung der AC–Spannungsver-
sorgung mit einem Drehmoment von 0,5 Nm an. Bei der CPM1A können
Kurzschluß, Fehlfunktion oder Brand die Folge sein, wenn die Klemmen-
schrauben nicht ordnungsgemäß angezogen wurden.
Benutzen Sie eine DC–Spannungsversorgung mit ausreichender Leistung
und hoher Glättung sowie verstärkter Isolierung. Für die DC–Spannungsver-
sorgung einer Baugruppe mit Transistorausgängen muß eine Netzteil–Bau-
Gabelform
6,2 mm max.
Verwenden Sie eine verdrillte
2–Drahtleitung mit einem
Mindestquerschnitt von 1,25 mm
Ringklemme
6,2 mm max.
Kapitel 3-4
Ringform
2
.
