Systemkonfiguration

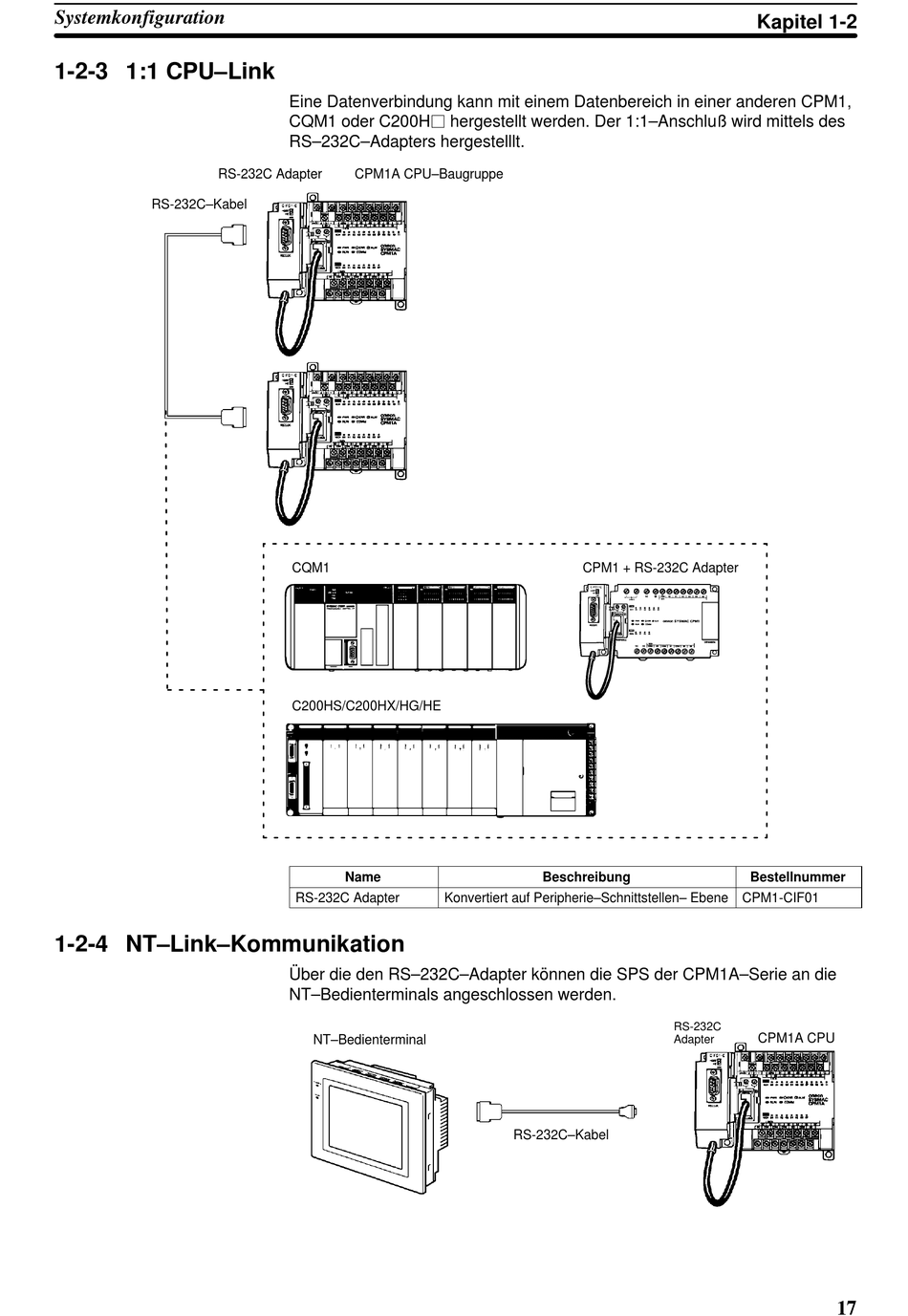

1-2-3 1:1 CPU–Link
RS-232C Adapter
RS-232C–Kabel
1-2-4 NT–Link–Kommunikation
Eine Datenverbindung kann mit einem Datenbereich in einer anderen CPM1,
CQM1 oder C200Hj hergestellt werden. Der 1:1–Anschluß wird mittels des
RS–232C–Adapters hergestelllt.
CPM1A CPU–Baugruppe
CQM1
C200HS/C200HX/HG/HE
Name
RS-232C Adapter
Konvertiert auf Peripherie–Schnittstellen– Ebene CPM1-CIF01
Über die den RS–232C–Adapter können die SPS der CPM1A–Serie an die
NT–Bedienterminals angeschlossen werden.
NT–Bedienterminal
CPM1 + RS-232C Adapter
Beschreibung
RS-232C
Adapter
RS-232C–Kabel
Kapitel 1-2
Bestellnummer
CPM1A CPU
17
